多凸台带加强筋立式支撑座结构设计

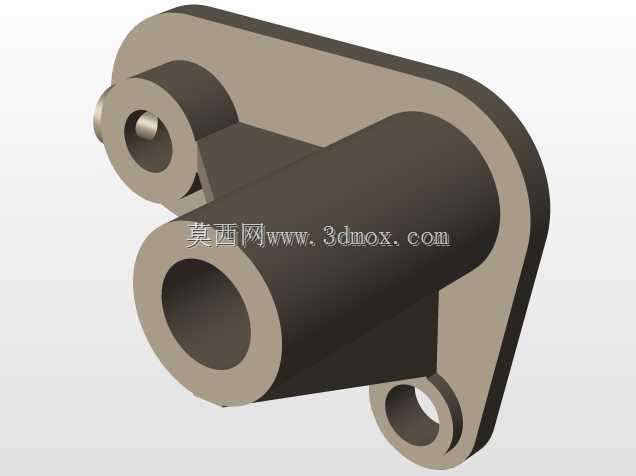

　　该支撑类构件多用于轻工自动化输送线、小型专用工装的定位支撑场景，在设备中承担轴类零件的承载、相邻执行组件的安装定位功能，可同时适配三种不同规格的轴件或紧固件安装需求，减少设备内部支撑构件的零散排布，压缩整机装配空间。从结构布局来看，构件采用一体化底板承载设计，底板轮廓做了圆弧过渡处理，避免安装过程中锐边划伤操作人员，也能减少应力集中带来的底板形变风险。底板上分布三个高度不一的筒状凸台，最高的主凸台为核心承载位，内部为通孔设计，用于穿装主轴类零件，主凸台与底板之间设置了变厚度三角加强筋，筋板从主凸台中下部延伸至底板平面，在不额外增加过多材料重量的前提下，大幅提升主凸台的侧向抗载荷能力，避免轴件运转过程中产生的径向力导致凸台根部断裂。

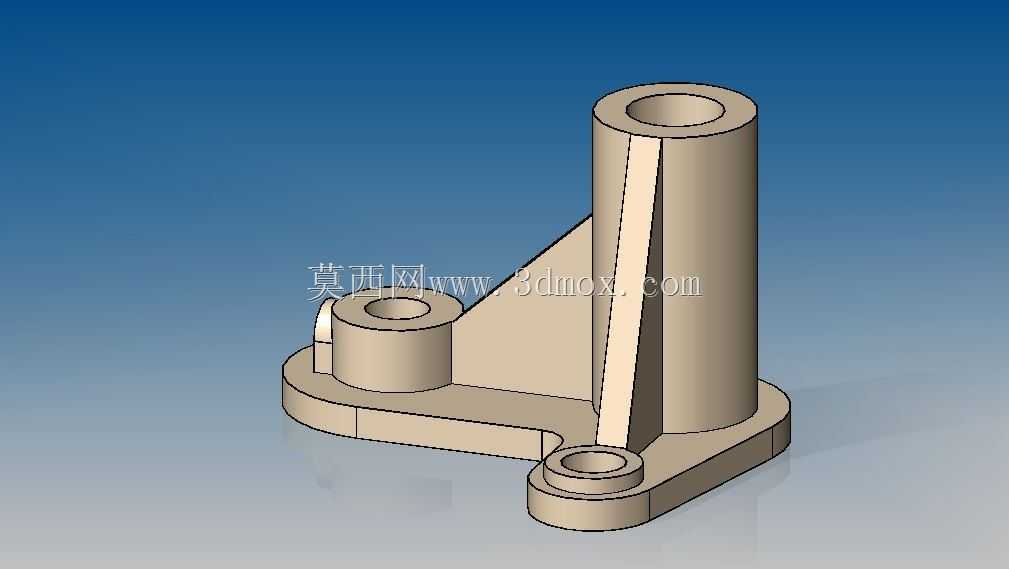

　　剩余两个高度较低的凸台分别布置在主凸台的侧方与斜向位置，其中侧方凸台高度约为主凸台的三分之一，用于安装辅助定位轴或传感器支架，斜向位置的凸台高度最低，主要用于穿装固定螺栓，实现整个支撑座与设备安装基面的紧固连接。设计过程中优先考虑了安装边界的适配性，底板的安装孔位间距按照常规小型设备的安装基面孔距标准设置，可直接替换同类型老旧支撑构件，无需对原有安装基面做二次加工。三个凸台的内孔同轴度、端面与底板的平行度均按照通用机械零部件的公差等级设置，可满足常规转速下轴件的运转精度要求，避免出现卡滞、偏磨问题。筋板与凸台、底板的连接位置均做了圆角过渡处理，既方便铸造或机加工过程中的排屑，也能消除连接位置的应力集中点，提升构件的疲劳使用寿命。

　　构件整体采用对称与非对称结合的布局，在保证承载能力的前提下尽可能缩减整体轮廓尺寸，最低凸台的沉孔设计可让螺栓安装后头部不凸出于构件表面，避免与周边运动部件产生干涉。实际选型过程中，可根据承载轴的直径、侧向载荷大小调整主凸台的高度与筋板厚度，也可对凸台内孔增加衬套安装位，适配更高转速的轴系运转需求，整体结构具备较强的改型适配性，可覆盖多数小型设备的立式支撑安装场景。
