双筒铰接式设备支撑固定座结构

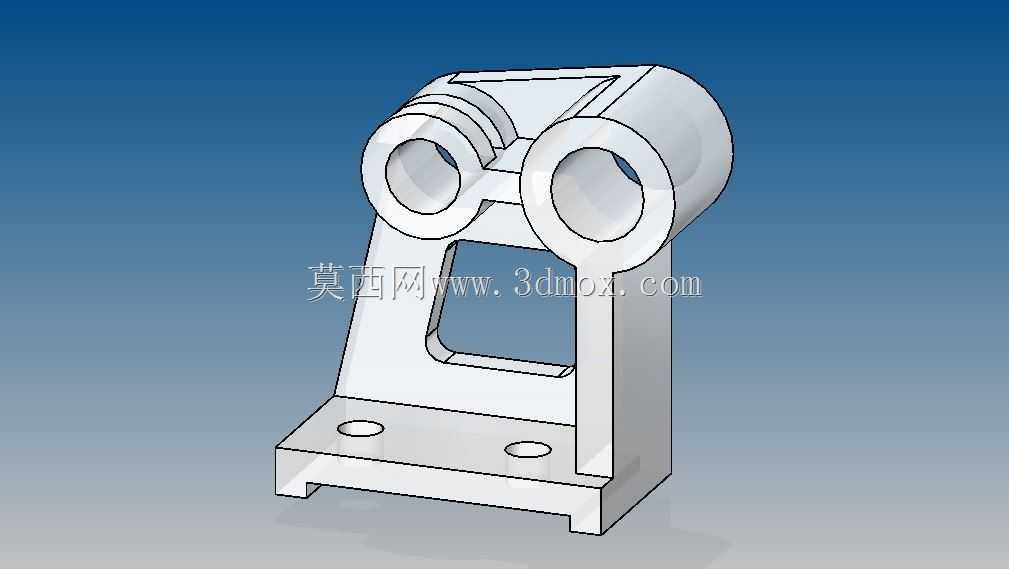

　　该构件属于设备铰接支撑类通用零部件，主要应用在需要实现轴类部件转动支撑、同时承担整机局部载荷传递的设备工位中，常见于轻工自动化生产线的摆臂机构、小型专用设备的转轴支撑位、检测设备的角度调节组件等场景，核心作用是为穿装在两个同轴筒孔内的铰接轴提供稳定的回转支撑，同时通过底部的安装结构将上部铰接部件的载荷均匀传递到设备安装基面。从结构设计逻辑来看，上部两个同轴带加强凸缘的筒孔是核心功能区，筒孔内壁预留了足够的轴向长度来保证铰接轴的配合接触面积，避免轴件回转时出现偏载卡滞，筒孔外侧的环形凸缘结构是为了提升孔口的结构强度，抵消轴件转动时产生的径向交变应力，防止长期使用后孔口出现形变扩孔。两个筒孔之间通过一体化的连接筋做刚性衔接，

　　筋板中部开设的方形镂空并非减重装饰，一方面是为了减少铸件/加工件的材料冗余，降低整体自重，另一方面是为了给铰接部位的润滑管路、检测走线预留穿装空间，避免管线随摆臂转动时出现剐蹭磨损。下部的支撑立板做了变厚度设计，靠近筒孔受力集中的区域厚度更大，向底部延伸时逐步过渡到均匀壁厚，既保证了支撑刚性，又避免了壁厚突变带来的应力集中问题。底部的安装底板设置了两个沉头安装孔，孔位间距按照通用安装基面的螺孔排布做了适配设计，沉头结构可以保证安装螺栓的头部完全埋入板内，不会出现凸起干涉上部铰接部件回转的问题，底板底部两侧的凸边结构是定位止口，安装时可以卡入设备基面的预设定位槽内，无需反复调整位置就能保证两个筒孔的轴线与设备预设回转轴线重合，大幅降低现场安装的调校工作量。整个构件的所有棱边都做了小圆角过渡处理，既可以消除加工后的锐边毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升构件在交变载荷下的疲劳寿命。
