铰接式安装连接支座机械结构设计

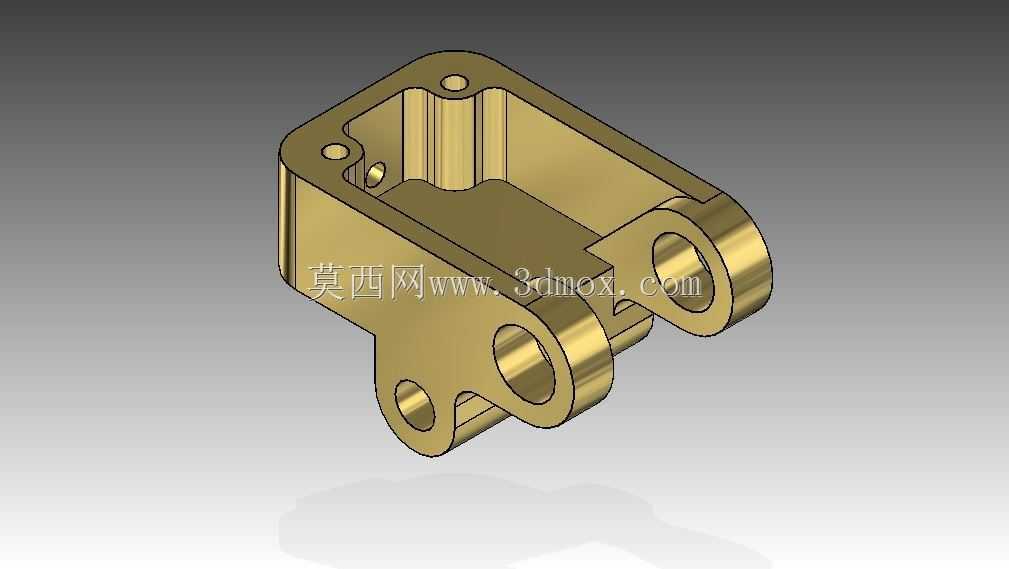

　　这款铰接式连接支座主要应用在中小型自动化设备的连杆传动机构末端，作为执行元件与固定机架之间的衔接承载部件，常见于轻工包装设备的摆臂驱动工位、小型输送线的挡料机构铰接点，以及非标工装夹具的活动压臂连接位置，承担传动过程中的载荷传递与运动自由度约束作用。从结构设计来看，主体采用一体化铣削成型的腔体式结构，上部开设的沉头安装孔用于将支座整体固定在设备安装基板上，腔体内部预留的凸台结构可对配套的销轴起到轴向限位作用，避免传动过程中销轴出现窜动偏移；下部延伸出的三组同轴铰接耳座，每组耳座都加工有高精度通孔，可分别穿装销轴连接不同的传动连杆，其中两组耳座位于外侧、单组耳座居中的布局，能够匹配双连杆同步驱动的铰接需求，让传动过程中的受力更均匀，

　　减少单侧偏载带来的磨损问题。设计阶段针对安装边界做了充分考量，支座整体的安装基面做了平面度公差要求，确保与设备基板贴合时不会出现间隙，避免紧固后支座产生形变影响铰接孔的同轴度；铰接孔的中心距、安装孔的孔位间距都严格按照常用的连杆传动安装尺寸规范设定，可直接替换同规格的标准铸钢支座，无需额外调整周边配套构件的安装位置。腔体式的主体结构在保证整体结构强度的前提下，有效降低了零件自身重量，减少设备运动过程中的惯性负载，耳座与主体衔接位置都做了圆角过渡处理，避免应力集中导致的零件断裂问题，适配中低速往复摆动的传动工况，能够承受常规工况下的径向载荷与小幅轴向冲击力，日常维护时只需定期向铰接孔内加注润滑脂即可保证运转顺畅，无需频繁拆解更换。
