铰接式双吊耳支撑连接构件

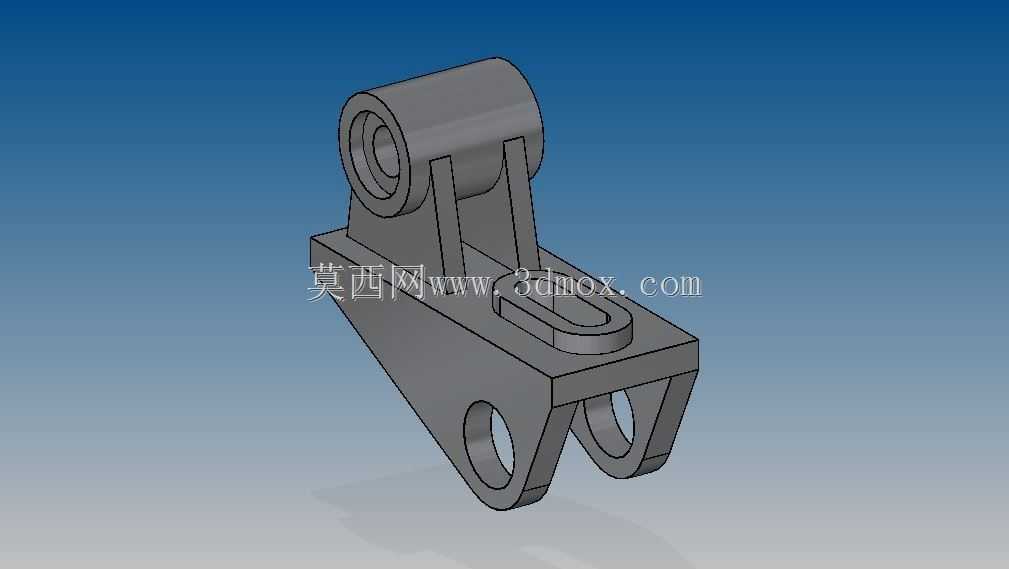

　　这类铰接支撑构件常应用在需要实现小角度摆动传动的工业设备链路中，比如轻工输送线的张紧摆臂支座、小型工程机械的操纵连杆连接节点、自动化设备的浮动压装机构连接端，核心作用是在两个相对运动的组件之间传递载荷，同时预留可控的转动自由度，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，构件底部采用三角斜撑式的基板构型，相比平直基板能在同等材料用量下获得更高的抗弯截面模量，基板下端开出的两个同轴通孔是下部铰接点的安装位，孔位公差按照间隙配合要求设计，可适配标准圆柱销实现与下方固定基座的铰接，安装时需要保证两孔的同轴度误差控制在0.02mm以内，避免销轴装配后出现卡滞、偏磨的问题。基板上方延伸出的两条平行支撑肋，主要承担上部载荷的传递作用，

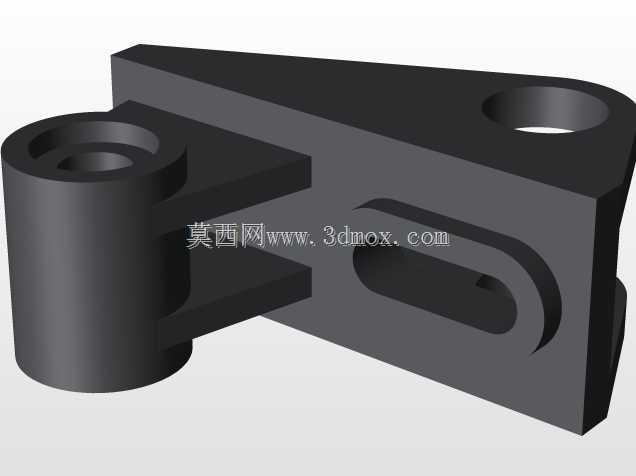

　　肋板厚度根据额定承载载荷做了等强度优化，既不会因为肋板过薄出现受压失稳，也不会因为冗余材料过多增加构件整体重量。肋板顶端连接的筒状铰接座是上部运动部件的安装位，内孔可适配衬套或者滚动轴承，降低转动副的摩擦损耗，筒座侧面延伸出的U型卡槽是限位结构，可配合上部构件的限位块实现摆动角度的机械硬限位，防止运动超程损坏周边零部件。在安装边界方面，构件整体的安装基面为底部基板的下平面，平面度要求控制在0.05mm以内，保证装配后与基座贴合紧密无翘曲，下部两个铰接孔的中心距、上部筒座内孔与下部铰接孔的中心距都按照传动链的运动尺寸链做了公差约束，装配时不需要额外做修配即可满足运动精度要求。这类构件在实际使用中，通常会在铰接孔内加装自润滑衬套，

　　减少日常维护的润滑频次，适合在中低载荷、往复摆动频次不超过每分钟30次的工况下长期使用，结构上没有复杂的曲面特征，不管是采用机加工方式单件制作，还是采用精密铸造方式批量生产，都能获得稳定的成品精度，构件的棱边都做了R1左右的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能降低应力集中系数，提升构件的疲劳寿命。
