带铰接支座的L型金属连接支架结构

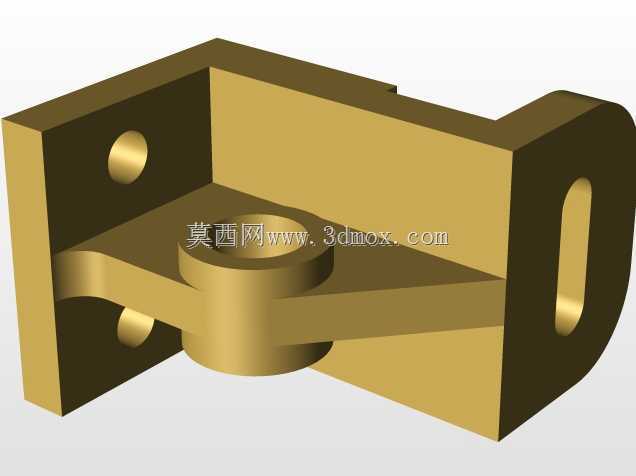

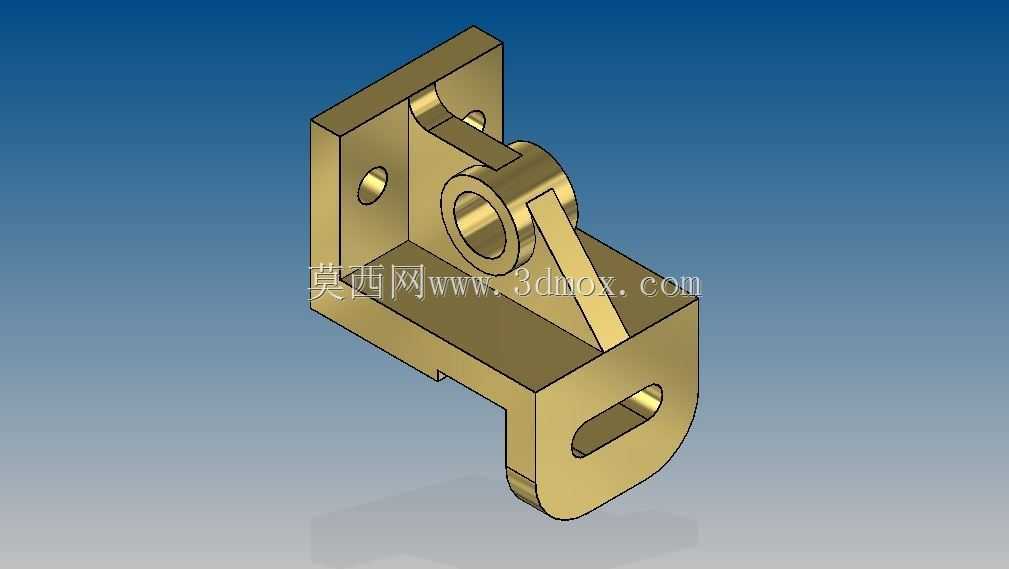

　　该构件属于设备连接支撑类通用零部件，常见于轻工输送设备、小型工装夹具、非标自动化线体的工位衔接位置，主要承担两个异向安装部件之间的载荷传递与相对铰接限位作用。从结构设计来看，主体采用L型弯折的一体式基座构型，竖直安装面预留两个沉头安装孔，可直接通过螺栓固定在设备立面的安装基准面上，安装时需保证竖直面与基准面的贴合度不低于0.05mm，避免安装后出现附加弯矩影响铰接精度。水平延伸段下方做了圆弧过渡处理，降低直角位置的应力集中系数，端部开设长圆形腰型孔，可适配安装位置的小幅尺寸偏差，满足现场装配时的位置微调需求。中部铰接位置采用同轴凸台轴承座结构，凸台高度匹配配套铰接件的安装宽度，内孔可直接穿装销轴或小型轴承，

　　实现配套摆臂类构件的定轴转动，铰接座与L型基座之间增设三角形加强筋，筋板厚度与基座壁厚保持一致，可有效承载摆臂摆动时产生的径向与切向载荷，避免长期交变载荷下基座出现变形开裂。设计过程中优先考虑了装配工艺性，所有外露棱边均做了R1左右的倒角处理，既避免安装时划伤操作人员，也能消除机加工过程中产生的毛刺应力。安装边界方面，竖直安装面的孔距适配常规100mm间距的型材安装槽，水平段的腰型孔调节范围可达12mm，可覆盖多数同类型工位的安装公差要求，铰接内孔的同轴度控制在0.02mm以内，保证摆臂转动时无卡滞、无窜动。实际应用中，这类支架常用来安装小型检测传感器的摆臂、工装夹具的压合臂、或者输送线的侧挡导向构件，相比分体式焊接的支撑结构，

　　一体式构型的整体刚性更好，长期使用不会出现焊缝开裂的问题，同时腰型孔的设计也降低了现场安装的对位难度，不需要对安装基准面做二次配钻加工，能有效缩短设备的装配调试周期。结构的壁厚设计兼顾了强度与轻量化要求，在满足150kg径向载荷的强度前提下，尽可能去除了非承载区域的多余材料，降低构件自身重量对安装基准面的附加载荷。
