带双耳安装座的铰接支撑机械构件

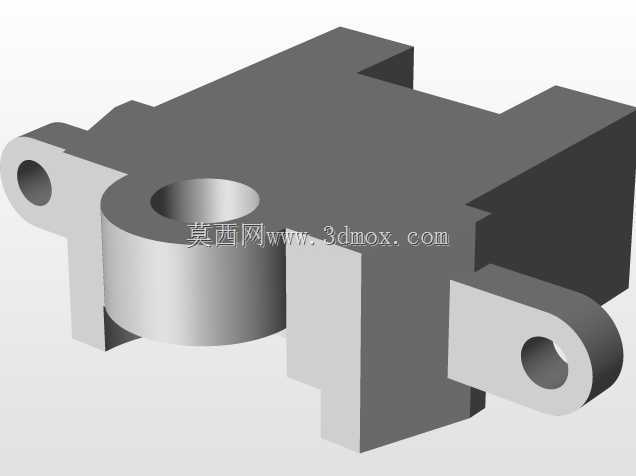

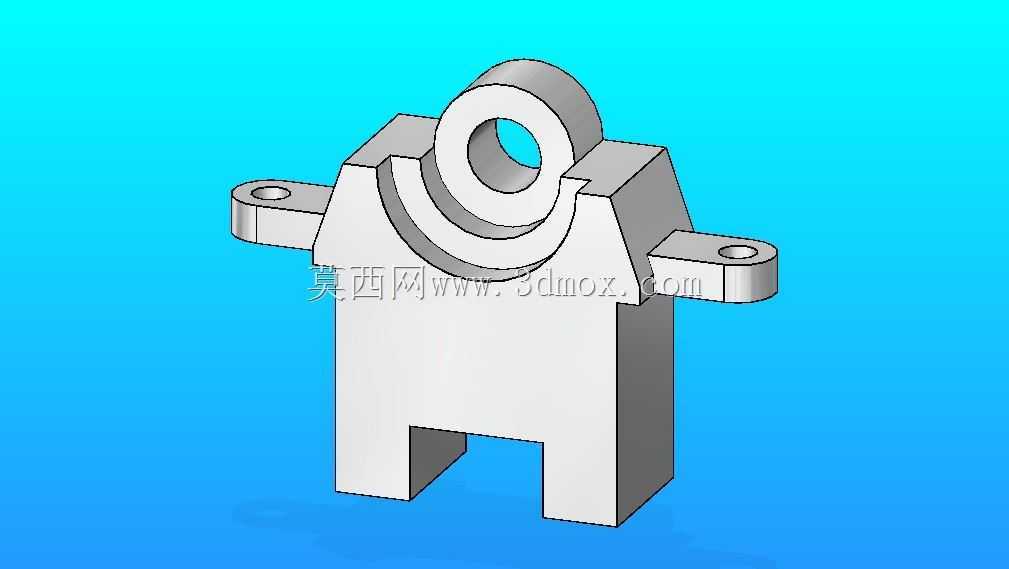

　　这类带双侧安装耳的铰接支撑构件，多应用在轻工输送设备、小型工装夹具、非标自动化线体的活动铰接点位，作为摆动类组件的根部支撑载体，承担铰接副的径向载荷与小幅轴向窜动力，同时通过两侧的耳片安装孔完成与设备机架的刚性固定。从结构设计逻辑来看，构件主体采用方块式基体做承载核心，底部开设的缺口是为了避让安装面的凸起筋位，避免装配时出现干涉，同时减少不必要的材料占用，在不降低主体结构强度的前提下控制构件整体重量。顶部的半圆弧开槽配合同轴的环形吊耳结构，是用来穿装铰接销轴的核心功能区，半圆弧槽的内径与销轴外径采用基孔制间隙配合，预留0.02-0.05mm的装配间隙，保证铰接转动时无卡滞，环形耳的厚度经过载荷校核，能够承受常规工况下1.

　　2倍额定载荷的静压力测试，不会出现耳板断裂变形的问题。两侧向外延伸的扁平安装耳，每个耳片上都预制了同轴的光孔，用来穿装内六角圆柱头螺钉，安装时两个耳片的贴合面需要与机架安装面完全贴合，螺钉锁紧扭矩按照8.8级螺钉的标准扭矩执行，避免单侧受力导致耳片翘曲。设计过程中特意将铰接中心与安装面的垂直距离做了精准控制，保证配套的摆动臂转动时不会与基体边缘发生剐蹭，两侧安装耳的孔位中心距严格匹配通用型材机架的安装孔间距，不需要二次打孔即可直接装配，适配性较强。构件的所有棱边都做了C0.5的倒角处理，既去除了机加工产生的毛刺，避免装配时划伤操作人员，也能减少应力集中，提升构件的疲劳使用寿命。这类构件在实际使用中，多配合铜套或者自润滑轴承使用，铰接孔内压装衬套后可以降低转动磨损，延长维护周期，适合在中低速、中等载荷的摆动工况下长期工作，不需要频繁更换易损件。
