十字轴式万向传动连接构件结构设计

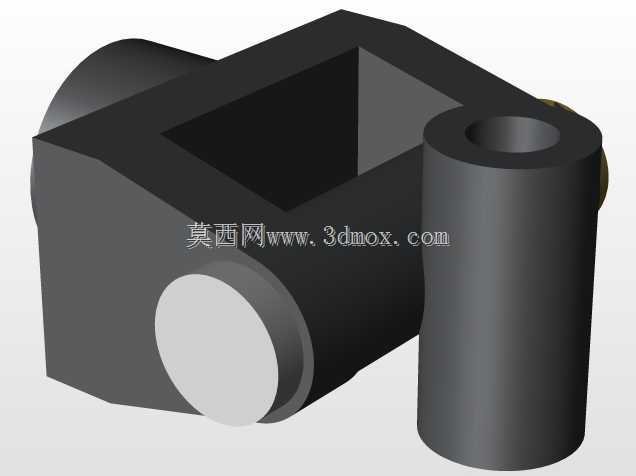

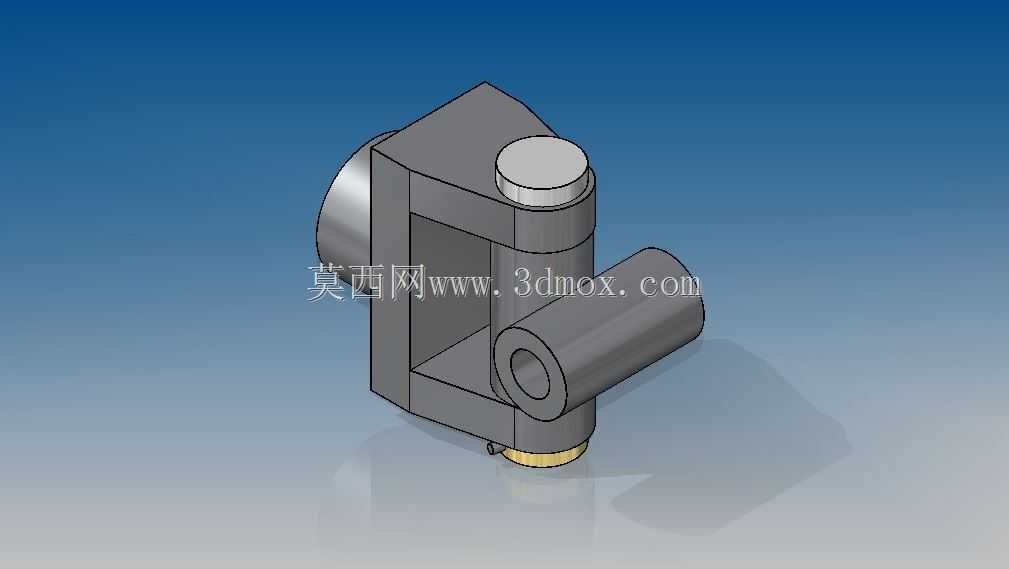

　　在各类需要补偿两轴轴线偏移的传动场景中，这类十字轴式万向连接构件是轴系传动里的核心适配部件，常见于商用车底盘传动、工业设备长轴系传动、工程机械动力传输等工况，主要解决主动轴与从动轴存在轴线夹角、安装对中偏差、运行中产生相对位移时的扭矩传递问题，避免刚性连接带来的轴系附加载荷、轴承过早磨损、轴件疲劳断裂等故障。从结构设计逻辑来看，该构件采用分体式叉架配合十字销轴的经典结构，两个叉形接头分别对接输入、输出轴端，十字轴作为中间铰接件，可实现两个方向的角度偏转，单节结构可适配一定范围内的轴间夹角，若需实现等角速度传动，通常会成对使用并保证中间轴两端叉面共面、两端夹角相等。设计过程中首先要明确安装边界，叉架的轴孔直径需匹配对接轴的轴径，

　　通常采用平键连接或者花键连接传递扭矩，销轴的直径需根据额定传递扭矩做强度校核，既要保证足够的抗剪切、抗挤压强度，也要控制整体结构尺寸避免与周边部件产生运动干涉。叉架部分采用框架式镂空结构，在保证结构刚度的前提下尽可能降低自身重量，减少传动过程中的转动惯量，避免高速传动时产生额外的动不平衡量。销轴端部设置限位结构，防止运行过程中销轴脱出，铰接位置预留润滑通道，可定期加注润滑脂降低铰接面的磨损，延长构件使用寿命。实际选型应用时，需要结合轴系的工作转速、传递扭矩范围、最大允许轴间夹角、安装空间尺寸来匹配对应规格，安装时要保证两端叉架的对接同轴度偏差在允许范围内，避免超出构件的补偿极限导致异常磨损。这类构件相比刚性联轴器，

　　对安装精度的要求更低，能适应工况运行中机架变形、轴系热胀冷缩带来的位移变化，在存在角度偏移的传动链路中是不可替代的连接部件，设计建模时需要重点关注铰接位置的配合间隙，既要保证转动灵活无卡滞，也要控制间隙量避免传动过程中产生过大的回程误差，影响传动精度。
