L型带铰支座安装式机械支撑构件

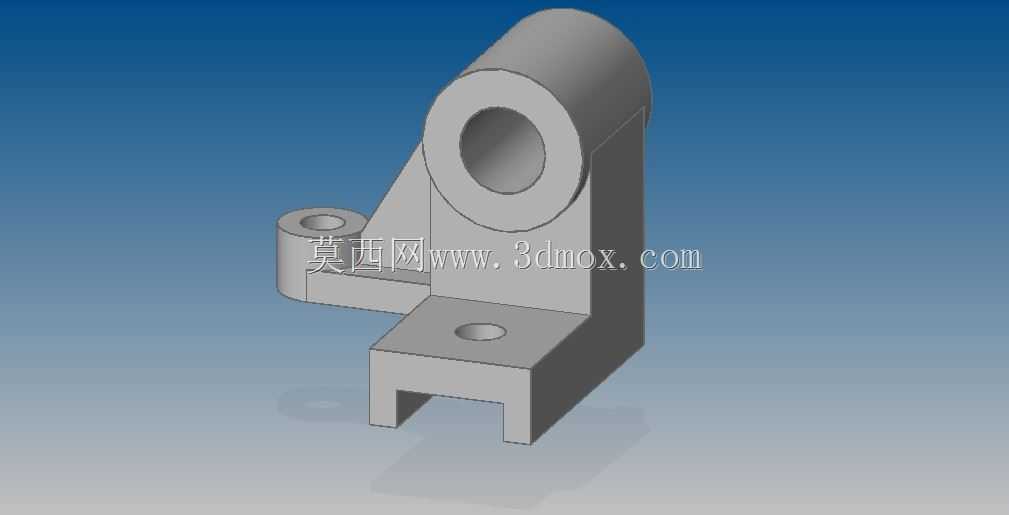

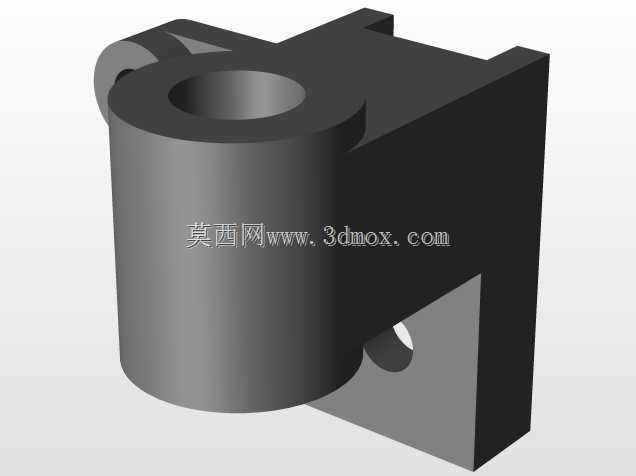

　　该支撑构件多应用于轻工输送线、小型自动化工作站的从动轴支撑工位，也可作为小型工装夹具的铰接支撑单元使用，核心作用是为穿装在顶部筒状铰孔内的转动销轴提供稳定的回转支撑，同时通过底部与侧部的安装结构完成自身在设备机架上的固定，避免销轴受载后出现径向窜动或支撑失稳。从结构设计逻辑来看，构件采用L型一体化铸造成型毛坯后经机加工完成，整体没有多余的冗余结构，顶部的筒状支撑孔做了等壁厚设计，孔内壁预留了足够的加工余量以满足与销轴配合的公差要求，孔的轴向长度经过载荷校核，能够覆盖销轴的配合段长度，保证转动过程中接触面压处于材料许用范围内。侧部延伸出的带孔安装耳是为了适配部分侧面有安装空间的机架场景，当设备底部安装空间受限时，

　　可通过侧耳的安装孔完成侧向固定，拓展了构件的安装适配性。底部的安装座采用开口槽式设计，两个安装孔分别布置在槽体两侧的平台上，这种设计一方面可以降低构件整体重量，减少材料消耗，另一方面开口槽能够避让机架上的凸起定位筋，安装时无需额外在机架上加工沉槽避让，降低了配套机架的加工难度。设计过程中针对安装边界做了明确的尺寸约束：顶部铰孔的中心到底部安装面的垂直高度经过匹配计算，能够保证穿装后的销轴与配套传动件的中心高一致，避免出现传动别劲的问题；侧部安装耳的孔中心到主立板的距离经过干涉校验，安装时紧固件不会与主立板发生空间干涉；底部安装孔的孔距符合常规小型设备机架的安装孔位通用规格，可直接替换同规格的老旧支撑件，无需重新在机架上打孔。

　　构件的各转角处均做了铸造圆角过渡，避免应力集中导致的受力断裂，主立板与顶部筒座、底部安装座的连接位置做了局部加厚处理，能够承受销轴传递的径向载荷与小幅冲击载荷，在常规工况下无需额外增加加强筋即可满足强度要求，整体结构紧凑，安装方式灵活，适配多种小型机械设备的支撑场景。
