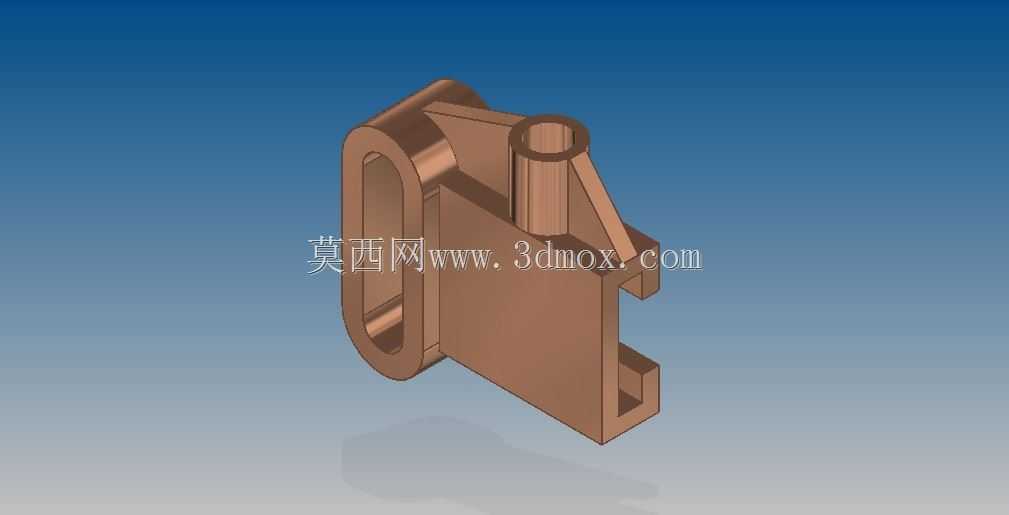

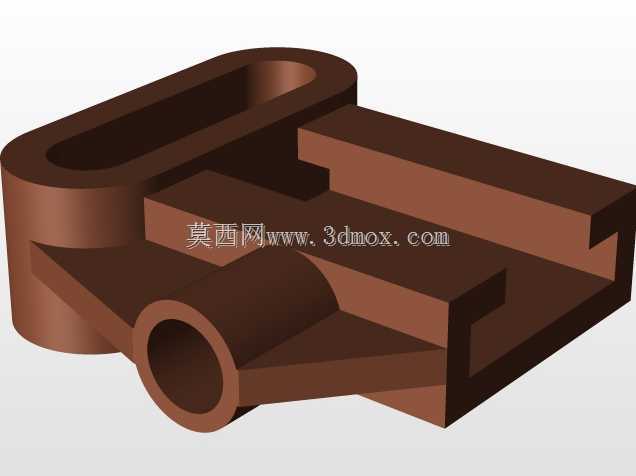

带铰接耳槽的铜质机械连接构件

　　这类带铰接耳与卡槽的连接构件，常应用在轻工输送设备、小型工装夹具的联动机构中，作为相邻运动部件的衔接载体，承担载荷传递、运动轨迹约束的作用。构件一侧设置的闭环铰接耳，用于穿装销轴，和摆臂、连杆类部件形成转动副，耳孔的同轴度公差控制在0.02mm以内，避免销轴装配后出现卡滞、偏磨的问题，耳缘处做了加厚处理，能承受周期性的摆动力矩，降低长期交变载荷下的开裂风险。主体的立板结构作为承载基体，厚度根据额定载荷做了匹配设计，表面平整无凸起，可和相邻的固定座面完全贴合，减少装配后的应力集中。立板下方延伸出的平行卡槽，用于卡装配套的滑动块或者定位板，卡槽的两个内侧壁平行度公差严格控制，槽口边缘做了微小的倒角处理，既方便装配时的导向导入，

　　也能避免锐边划伤装配人员或者配套零件的表面。立板上方的圆柱凸台，内部设置有贯通的安装孔，可用于穿装锁紧螺钉或者定位销，凸台侧面加设的三角形加强筋，直接连接凸台外壁与立板表面，大幅提升凸台的抗弯折能力，避免受侧向力时凸台从根部断裂。从安装边界来看，铰接耳的外圆直径、卡槽的槽宽与槽深、圆柱凸台的高度都做了标准化的尺寸适配，可直接匹配现有同系列的传动组件，不需要额外做二次加工修改。设计过程中优先考虑了装配的便捷性，所有需要和其他零件配合的面都做了公差适配，转动配合面预留了合理的间隙，满足润滑脂的存储需求，固定贴合面的粗糙度控制在Ra1.6，保证连接后的刚性。这类构件在实际使用中，既可以作为静态的连接支座，也可以作为运动链路中的中间传力件，适配多类小型机械的传动结构需求，建模时对所有的倒角、加强筋、配合孔都做了精确的特征还原，能直接用于装配干涉检查、工程图导出以及后续的加工工艺编制。
