双铰接耳式金属连接支座结构设计

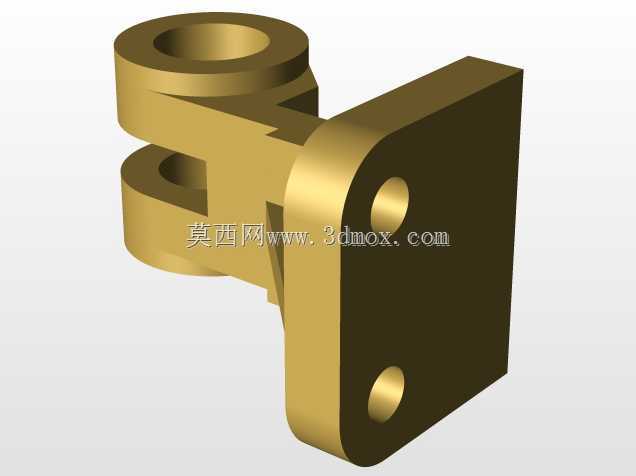

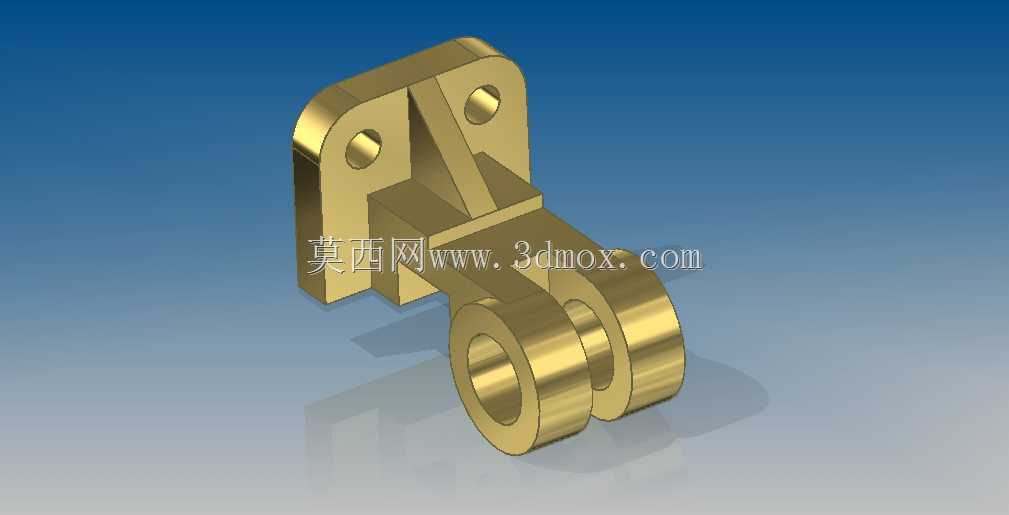

　　该构件属于机械传动与支撑系统中的典型铰接连接部件，主要应用于需要实现多自由度铰接传动、载荷传递的设备场景中，常见于工程机械的连杆机构、自动化生产线的摆臂连接端、输送设备的张紧调节支座、农用机械的悬挂连接点位，承担着固定端与活动端之间的载荷传递、相对转动自由度约束的核心作用。从结构设计逻辑来看，构件采用一体化铸锻成型的实体结构设计，上部设置带同轴安装孔的双立耳结构，两个安装孔保持严格的同轴度公差要求，用于与设备固定基座的销轴配合，实现构件整体绕固定销轴的定轴转动；立耳与下部连接段之间设置三角加强筋结构，筋板从立耳根部斜向延伸至下部筒体的上端面，可有效抵消铰接部位承受的侧向弯矩与交变载荷，

　　避免立耳根部在长期交变载荷下出现应力集中断裂的问题。下部设置平行排布的双同轴套筒结构，套筒内孔为光孔设计，用于穿装第二根铰接销轴，与活动端的连杆、摆臂或者执行部件连接，双套筒的平行排布设计相比单耳结构，可大幅提升铰接部位的抗扭刚度，避免活动端连接时出现偏载晃动的问题。从安装边界来看，上部双立耳的外侧间距与固定基座的安装槽宽度保持间隙配合公差，安装孔直径适配常用标准圆柱销轴，装配时销轴穿过立耳孔与基座孔后，可通过轴端挡圈或者开口销实现轴向定位；下部双套筒的内孔直径与上部立耳孔直径可根据实际载荷等级匹配设计，套筒的轴向长度满足铰接部件的安装宽度要求，套筒外圆与筋板、立耳之间采用大圆角过渡，减少机加工过程中的应力残留，

　　同时提升构件整体的抗疲劳性能。在实际选型应用中，该类支座可根据设备的载荷等级调整各部位的壁厚尺寸，重载工况下可适当加大立耳厚度、套筒壁厚以及筋板的厚度，轻载工况下可在保证结构强度的前提下做轻量化减重处理，所有安装孔的公差配合均采用基孔制间隙配合，保证销轴装配后转动灵活无卡滞，同时避免配合间隙过大导致的传动冲击问题。该结构的设计充分考虑了机械铰接部位的常见失效形式，通过加强筋布局、双铰接端的结构设计，兼顾了结构刚度、转动灵活性与装配便利性，可直接适配多数需要双端铰接连接的机械传动场景，无需额外做结构修改即可完成装配对接。
