新型微管通道立式油冷却散热结构

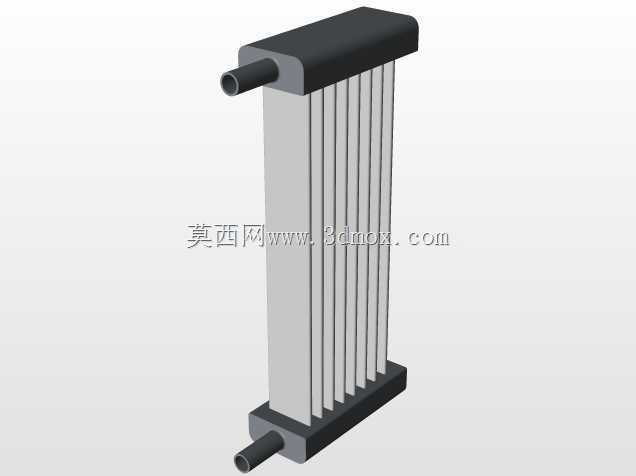

　　这款微管通道油冷结构，主要适配液压系统、内燃机组润滑回路的油温管控场景，在工程机械、固定式液压站、商用车动力舱这类持续高负荷运行的工况中，润滑介质或传动液压油长时间循环会因摩擦做功、压力损耗持续升温，一旦油温超出合理区间，油液黏度会快速下降，不仅会加剧运动副磨损，还会导致密封件加速老化失效，这类立式排布的微管油冷结构，就是通过拓展换热面积，在有限安装空间内实现油液与外界空气的高效热交换，把工作油温稳定在合理区间。从结构设计逻辑来看，整体采用立式长条布局，上下两端为集成式油腔端座，上端侧出、下端侧出的管接头设计，能够直接对接油路的进出管路，无需额外加装转接弯头就能适配多数垂直安装空间的管路走向，减少管路弯折带来的流阻损耗。

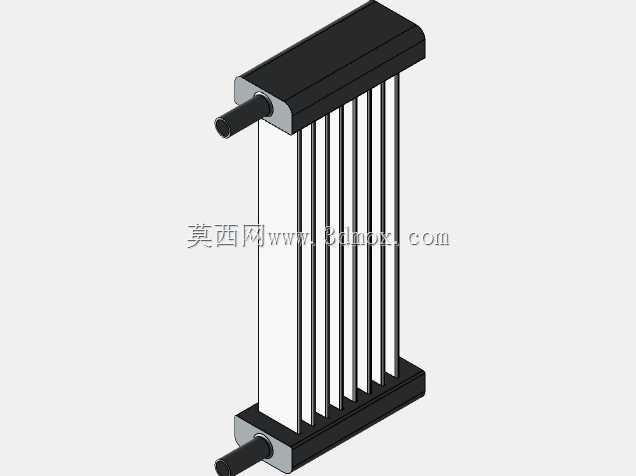

　　中间核心换热区采用多组平行微管阵列排布，相比传统大管径翅片式油冷，微管结构的单位体积换热面积提升明显，油液在微管内流动时会被分割成多股细流，管壁与油液的接触更充分，换热效率更高，同时平行阵列的管间预留了均匀的通风间隙，无论是自然对流散热还是搭配强制风冷，气流都能顺畅穿过管间缝隙，带走管壁蓄积的热量，不会出现局部通风死角导致的换热不均问题。从安装边界来看，整体为规则长方体构型，上下端座的安装面平整，可通过端座预留的固定点位直接挂载在设备舱壁或者支架上，进出油口的同轴度公差控制合理，对接管路时不会出现强制装配产生的内应力，避免长期运行后出现焊缝渗漏、接头松脱的问题。结构设计上没有多余的冗余结构，外壳与端座的衔接处做了圆弧过渡，

　　既减少了应力集中点，也能避免安装过程中锐边划伤操作人员或者相邻管线。在实际选型适配时，这种立式结构尤其适合安装空间纵向余量充足、横向空间局促的设备舱布局，微管的通径设计兼顾了通流能力与换热效率，不会因为通流过小导致油路压损过大，影响润滑系统或者液压系统的正常供油压力，同时多管并行的结构即使单根微管出现意外堵塞，剩余管路仍能维持基本通流能力，不会瞬间断油造成设备烧损。
