卧式管壳式换热设备三维结构设计

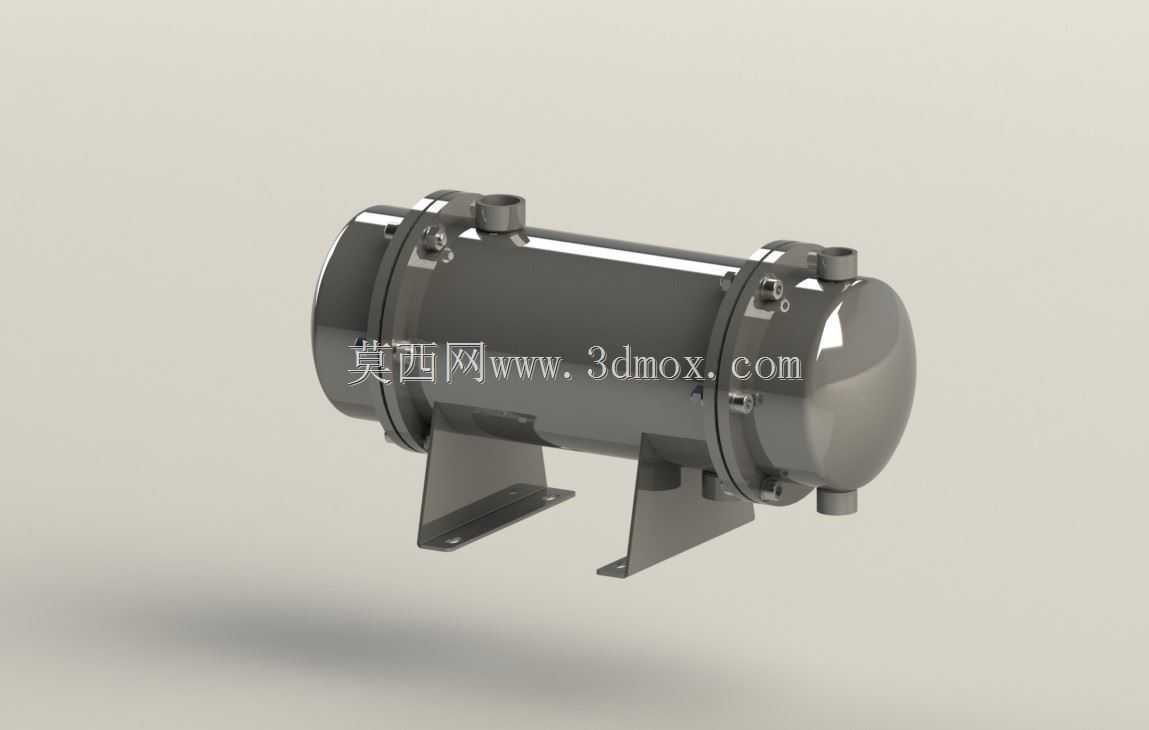

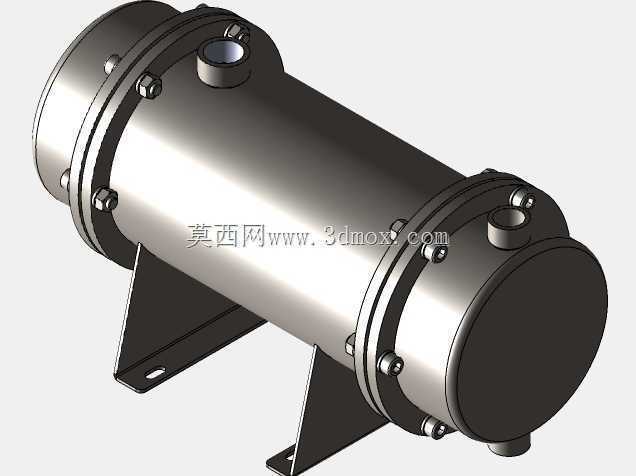

　　这款卧式管壳式换热结构，是工业热交换场景中应用极广的通用换热单元，在化工制程、暖通空调系统、动力机组冷却、液压系统油温调控、食品加工灭菌温控等场景中都承担核心的热量传递职能，可实现两种不同温度流体之间的高效热量交换，既可以作为加热器将冷态介质升温至工艺要求温度，也可作为冷却器将高温介质的余热带出系统，维持整套工艺回路的温度稳定。从结构设计逻辑来看，整体采用卧式筒体布局，两端采用可拆卸的封头结构，通过法兰紧固件实现筒体与端盖的密封连接，这种设计既能够保证承压状态下的密封可靠性，也方便后期对内部管束进行清理、检修与更换，适配易结垢介质的长期使用需求。筒体侧面分布的多组管嘴，分别对应冷热流体的进出接口，

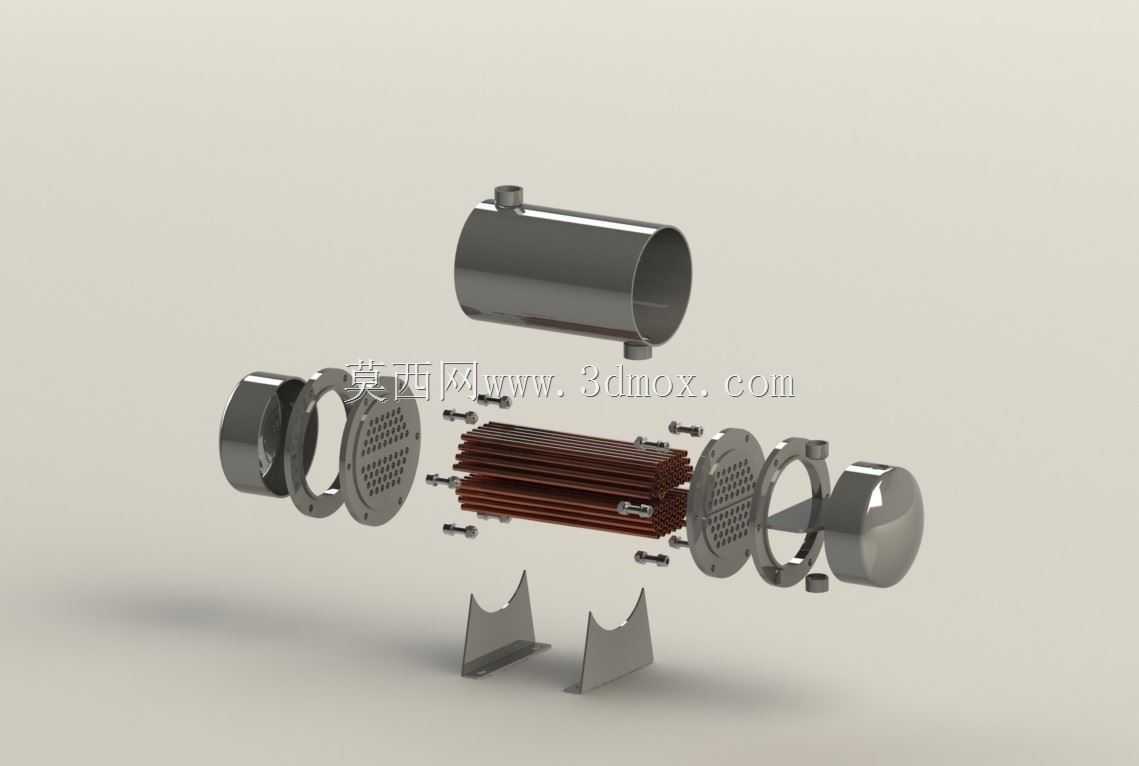

　　接口位置的排布充分考虑了管路布设的操作空间，避免外接管路时出现安装干涉，同时接口的通径匹配常规工业管路的对接标准，可直接与对应公称直径的管路法兰配合安装。底部的两个鞍式支座是整套设备的承载支撑结构，支座的安装孔位间距、支座高度都经过匹配性设计，既能够保证设备安装后的稳定性，也预留了底部管路布设、排污操作的足够空间，安装时可直接通过螺栓将支座固定在设备基础或者钢架平台上，无需额外设计复杂的支撑结构。筒体内部的管束采用规则排布方式，折流板的设置可以有效提升壳程流体的湍流程度，减少流动死区，提升整体换热效率，同时管束与管板的连接结构经过强度校核，可承受不同工况下的温度应力与压力载荷，避免长期运行过程中出现泄漏问题。

　　端盖的弧形封头结构采用等强度设计，在满足承压要求的前提下尽可能降低设备整体重量，封头与筒体法兰的密封面采用凹凸面结构，配合密封垫片可实现不同压力等级下的可靠密封，杜绝流体串漏问题。在建模过程中，所有结构的倒角、焊缝预留位置、紧固件排布都完全参照实际加工工艺要求设置，没有出现无法落地的理想化结构，不管是用于换热系统的方案选型展示、管路布局干涉校验，还是用于设备结构的教学演示、加工前的结构校核，都能够直接复用模型的结构参数，减少重复建模的工作量。设备的整体外形尺寸适配常规工业厂房的安装空间要求，运输过程中无需进行分体拆解，可整体吊装就位，安装时仅需要核对支座安装孔的位置精度、接口法兰的对接角度，即可完成设备的就位安装，大幅降低现场施工的调整工作量。
