空调系统用铜管翅片式换热散热结构

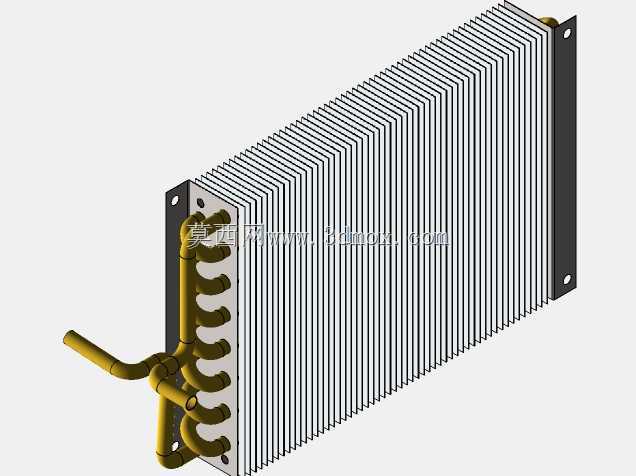

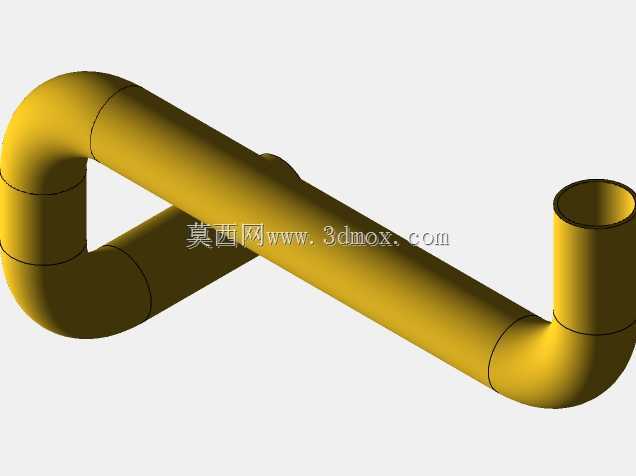

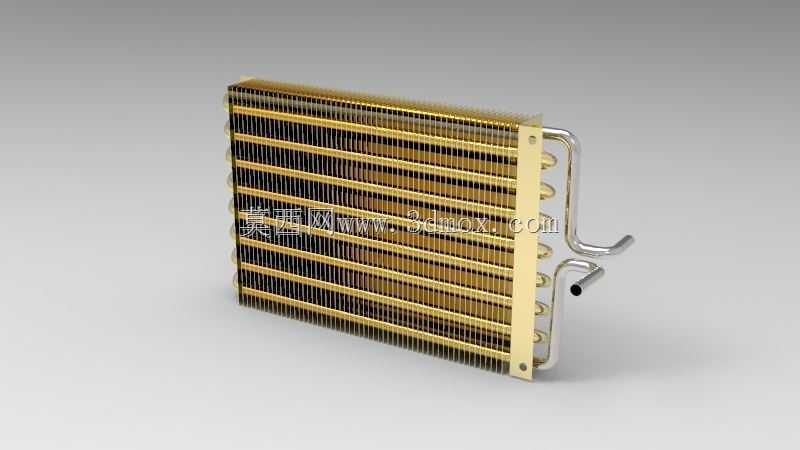

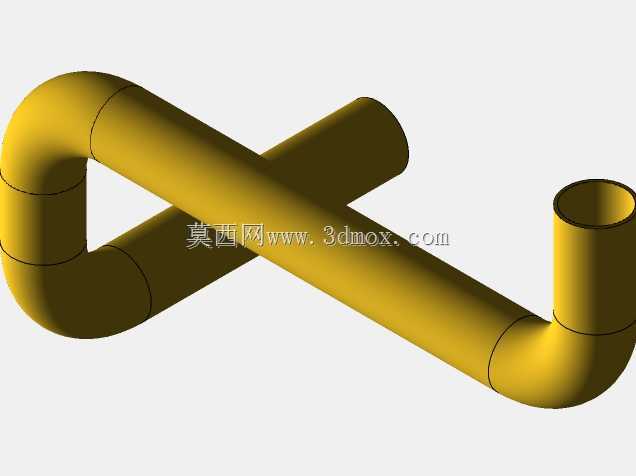

　　这款换热结构主要面向小型空调制冷、紧凑型液冷散热场景设计，核心采用铜管穿铝翅片的成熟换热架构，在有限安装空间内最大化拓展换热接触面积，适配小功率制冷回路、电子设备液冷散热单元的热交换需求。从结构设计逻辑来看，整体采用长方体紧凑布局，主体换热芯体由多层平行排布的平直铝翅片堆叠构成，翅片表面做了平整化处理，无额外开窗或波纹结构，加工工艺更简单，风阻更低，适配低风压轴流风机的送风场景，避免过高风阻带来的风机功耗提升。穿接翅片的换热管路采用紫铜材质，利用铜材优异的导热性能快速传递冷媒携带的热量，管路在芯体侧端做90度弯折引出，两个接口平行排布在芯体同一侧，安装时可直接对接同方向的管路接头，无需额外调整管路走向，减少现场安装的配管工作量。

　　从安装边界来看，芯体两侧的黄铜端板做了加厚处理，端板上预留了固定安装孔位，可直接通过螺栓将换热单元固定在设备机架或者风道框架上，端板同时承担管路定位、翅片堆叠压紧的作用，避免长期运行中翅片松动移位导致换热效率下降。引出的铜管接口预留了足够的直管段长度，方便现场做焊接或者快接接头装配，接口位置避开了安装固定孔位，不会出现安装工具与管路干涉的问题。实际应用中，这类换热结构可根据需求适配不同冷媒类型，制冷工况下冷媒在铜管内流动，通过管壁将冷量传递到密集的铝翅片上，空气横向冲刷翅片表面完成冷热交换，实现空间降温；如果用于液冷散热场景，管内通入冷却循环水，同样可以带走翅片侧空气携带的热量，为设备提供稳定的冷却风源。

　　设计过程中重点控制了翅片间距，既保证足够的换热面积，又避免间距过小导致积灰堵塞，降低后期维护清理的难度，同时翅片与铜管之间采用胀管工艺紧密贴合，消除接触热阻，保证热量传递效率不会因为装配间隙出现衰减。整体结构没有多余的复杂构件，所有部件都服务于热交换效率与安装便利性的平衡，适合批量加工生产，可直接集成到小型空调室内外机、机柜散热单元、小型制冷试验设备当中，不需要额外做过多结构修改就能适配不同设备的安装空间。
