紧凑型离心式CPU散热冷却器结构设计

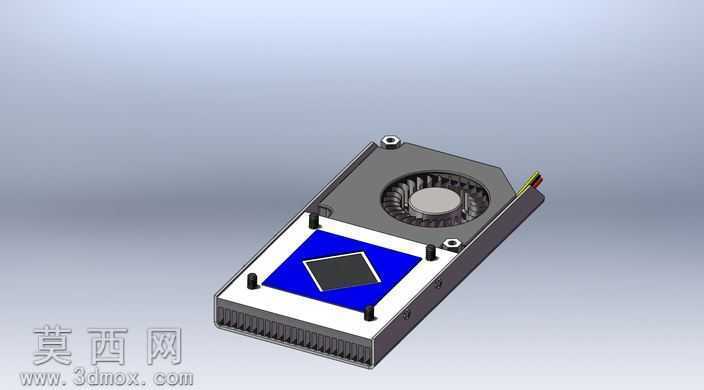

本作品为紧凑型CPU冷却器三维模型，采用SolidWorks完成全参数化建模，整体围绕小空间装机的散热需求开展结构设计，适配ITX等紧凑机箱的安装场景。建模过程中首先完成核心导热基座的特征绘制，基座采用方形贴合面设计，预留四个对称的安装柱位，安装柱高度经过参数校核，可保证导热面与CPU顶盖完全贴合，避免安装间隙带来的导热损耗；基座表面设置蓝色标识区域用于区分核心导热区，中心黑色方形区域模拟导热介质接触位，直观展示核心换热区域的位置。散热鳍片部分采用密齿直鳍结构，沿出风方向平行排布，建模时通过线性阵列特征完成鳍片生成，严格控制鳍片间距与厚度，在有限的体积内最大化换热面积，鳍片边缘做倒角处理避免锐边，同时优化风阻特性让气流可以顺畅穿过鳍片间隙带走热量。鼓风部分采用侧吹式离心涡轮风扇结构，风扇蜗壳与散热鳍片上盖一体化建模，风扇进风区域设置格栅防护结构，扇叶采用多翼式离心叶片造型，可在低转速下提供足够的静压，克服密集鳍片带来的风阻，将气流从鳍片侧部导向排出；蜗壳侧边预留供电接口位，还原实际产品的走线与供电结构。整体装配过程采用自下而上的装配逻辑，所有零件通过同轴、重合、距离等标准配合完成约束，安装柱与风扇固定位的孔位完全对齐，可模拟实际螺丝锁付的装配流程；渲染阶段为不同部件赋予对应材质，导热基座采用哑光金属材质模拟铝合金阳极氧化质感，鳍片采用亮面金属材质还原铝挤鳍片的金属光泽，风扇扇叶采用黑色阻燃塑料材质，蓝色标识区域采用半透明磨砂质感区分功能区域，蜗壳部分采用硬质工程塑料材质，通过材质差异清晰展示各部件的功能分区。设计过程中重点优化了整体结构的空间利用率，将风扇、鳍片、导热基座的布局高度集成，在保证散热能力的前提下压缩整体长宽高尺寸，避免与内存、显卡等周边硬件产生安装干涉，同时保留了标准安装孔位，可适配主流的CPU安装扣具规范，整体结构无冗余设计，所有特征均服务于紧凑装机场景下的散热功能需求。
