涡轮离心式显卡散热风扇组件三维设计

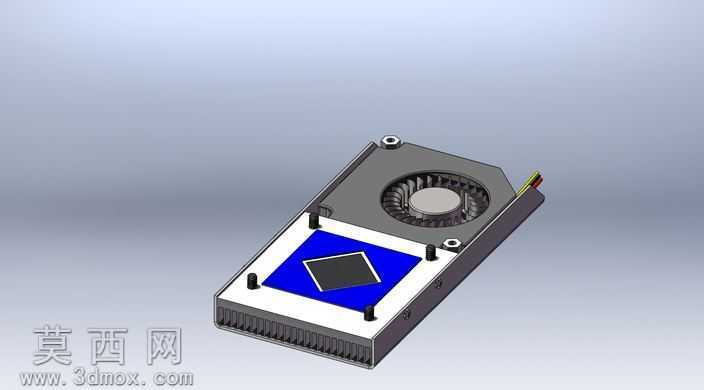

本作品为涡轮离心式显卡散热风扇组件的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零件均按照实际硬件散热模组的尺寸比例进行1:1还原，建模过程中优先保证结构的装配合理性，对散热鳍片、涡轮扇叶、固定螺柱、PCB定位卡扣、供电接口等细节结构均做了完整的特征建模，未对细小结构做过度简化处理。模型整体采用多实体建模方式拆分独立零件，涵盖上盖金属支架、涡轮风鼓、离心扇叶、散热底座、固定胶柱、供电金手指等多个独立部件，各部件之间保留了真实的装配间隙与配合关系，可直接用于装配干涉检查、结构验证等场景。材质渲染阶段，针对不同部件的物理属性做了对应的材质参数调整：金属散热支架采用磨砂阳极氧化金属材质，调整了金属粗糙度与反射参数还原铝合金外壳的哑光质感；蓝色区域为PCB板上的核心导热贴覆盖区，采用半哑光的蓝色塑胶材质，添加了轻微的表面凹凸纹理模拟导热垫的真实触感；涡轮扇叶采用黑色半透明工程塑料材质，调整了透光率与折射参数还原扇叶的轻薄塑料质感；底部散热鳍片采用密集阵列特征建模，鳍片之间的间距均匀一致，边缘做了微小的倒角处理避免锐边失真，金属鳍片部分采用亮面金属材质，添加了细微的拉丝纹理提升渲染真实感。设计思路上，该散热模组采用涡轮侧吹的风道结构，区别于普通开放式轴流风扇，离心式涡轮可以将气流沿着鳍片方向定向导出，适配机箱封闭风道的散热需求，建模时特意还原了扇叶的曲面倾角，保证扇叶曲面的流体力学合理性，固定螺柱的位置按照公版显卡的安装孔位进行排布，四个角的固定孔位预留了螺丝安装的沉台结构，侧边的供电接口做了金手指分层建模，还原了供电引脚的分层结构。整体模型结构完整，细节丰富，各零件特征参数可编辑，可用于散热结构教学、硬件产品展示、3D打印验证等多种场景，渲染输出的效果图光影层次清晰，不同材质的质感区分明确，完整还原了工业级散热模组的真实外观与结构特征。
