雪佛兰S10系列车用卸扣总成结构设计

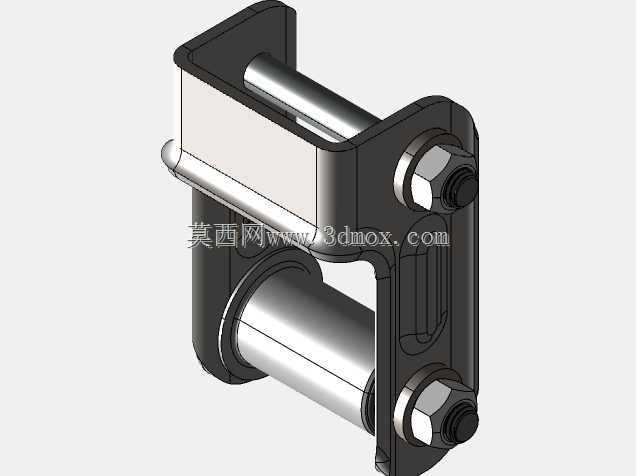

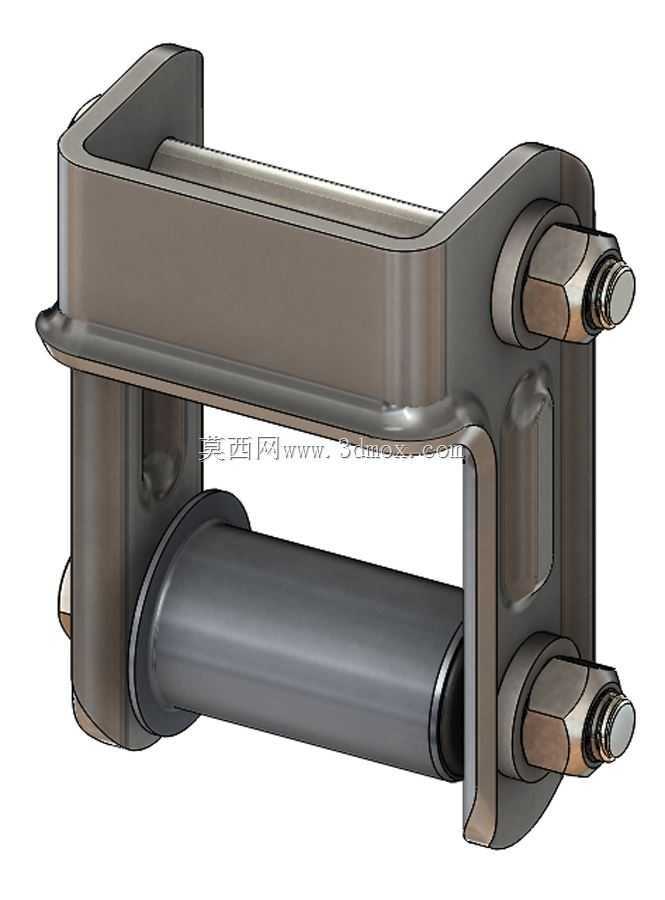

　　这款卸扣总成主要适配雪佛兰S10系列车型，在车辆底盘悬挂系统、牵引连接点位以及附属改装部件的固定场景中承担核心连接作用，日常工况下需要承受车辆行驶过程中来自路面的交变冲击载荷，同时要适配越野场景下的大角度拉扯受力，避免连接点位出现应力断裂或松脱风险。从结构设计来看，整体采用双侧夹板搭配横向销轴的组合形式，两块成型钢板作为主体承载支架，支架上预留的销轴安装孔位做了同轴度公差管控，确保两根销轴装配后无偏斜卡滞问题，销轴两端采用六角螺母配合防松结构锁紧，避免车辆长期颠簸振动下螺母出现退牙松脱的情况。夹板的外形做了圆弧过渡处理，没有尖锐的直角棱边，一方面可以减少应力集中点，提升构件的疲劳强度，另一方面也能避免安装过程中刮伤周边的线束、

　　胶管等附属部件。在安装边界的设计上，夹板的开口间距、销轴的中心距都严格匹配S10车型原厂安装点位的尺寸，不需要对原车底盘结构做额外打孔或切割修改，直接替换原厂对应构件即可完成装配，销轴的直径也和原车安装孔的尺寸适配，装配后销轴与孔位的间隙控制在合理范围，既不会因为间隙过大出现行驶异响，也不会因为间隙过小导致装配困难。设计过程中充分考虑了户外使用的耐候性需求，金属构件表面做了对应的防锈处理，能够抵御雨天行驶的泥水侵蚀、冬季道路融雪剂的腐蚀，延长构件的使用寿命。在功能实现上，这种双销轴的卸扣结构既可以实现两个部件之间的刚性连接，又能预留小角度的转动余量，适配车辆行驶过程中悬挂部件的上下跳动行程，避免连接点位出现硬接硬扛的受力情况，

　　分散集中应力。日常使用中这类卸扣除了承担原厂底盘部件的连接作用外，也可以作为后期改装牵引钩、防倾杆等部件的连接基座，结构强度预留了足够的冗余量，能够满足轻度越野场景下的拖拽受力需求，不会出现常规民用连接件受力变形的问题。建模过程中对每个配合面的公差都做了对应标注，夹板的折弯角度、销轴的长度尺寸都经过反复校核，确保实际生产加工后能够顺利完成装配，不存在干涉错位的问题，螺母的锁紧位置也预留了足够的扳手操作空间，方便后期维修拆卸时工具能够顺利就位，不需要拆解周边过多的附属部件就能完成卸扣的更换作业。
