四轮摩托转向轴轮毂转向节结构

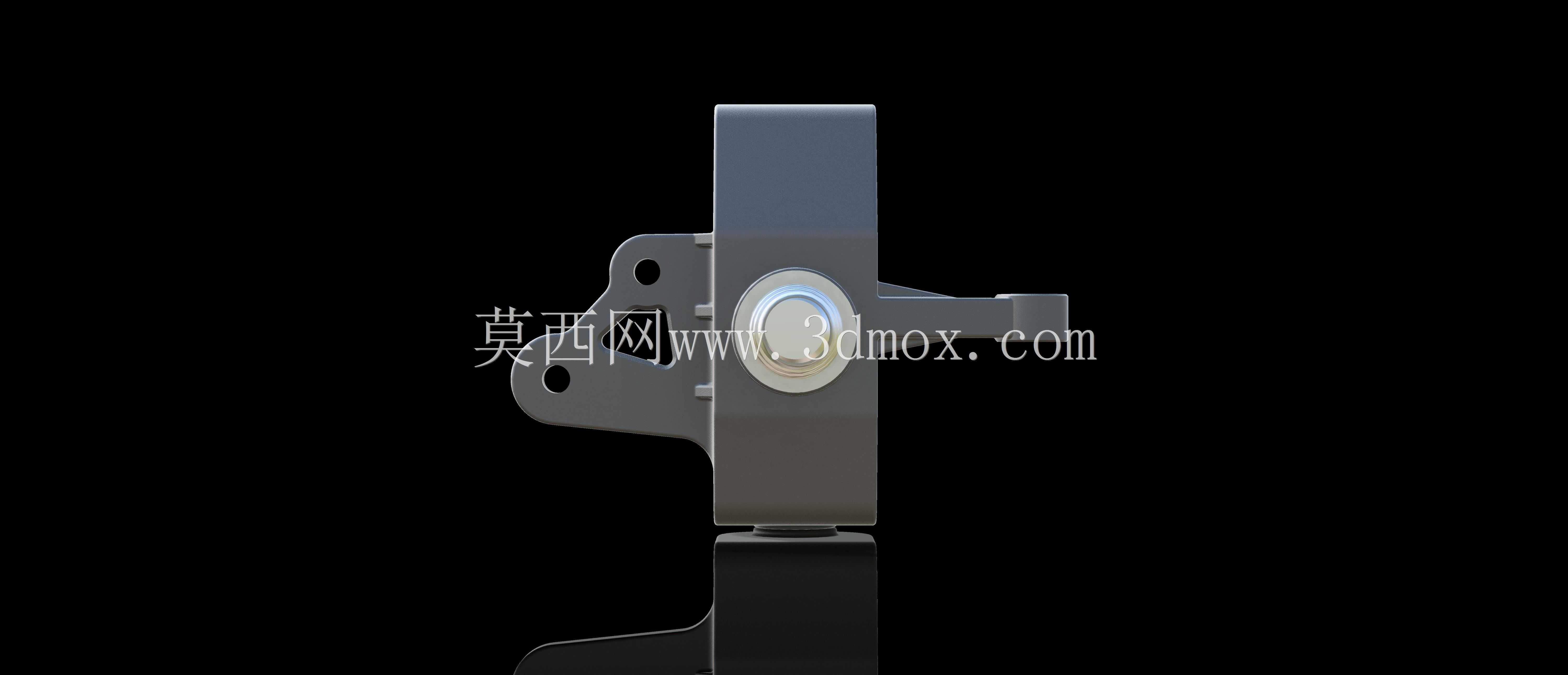

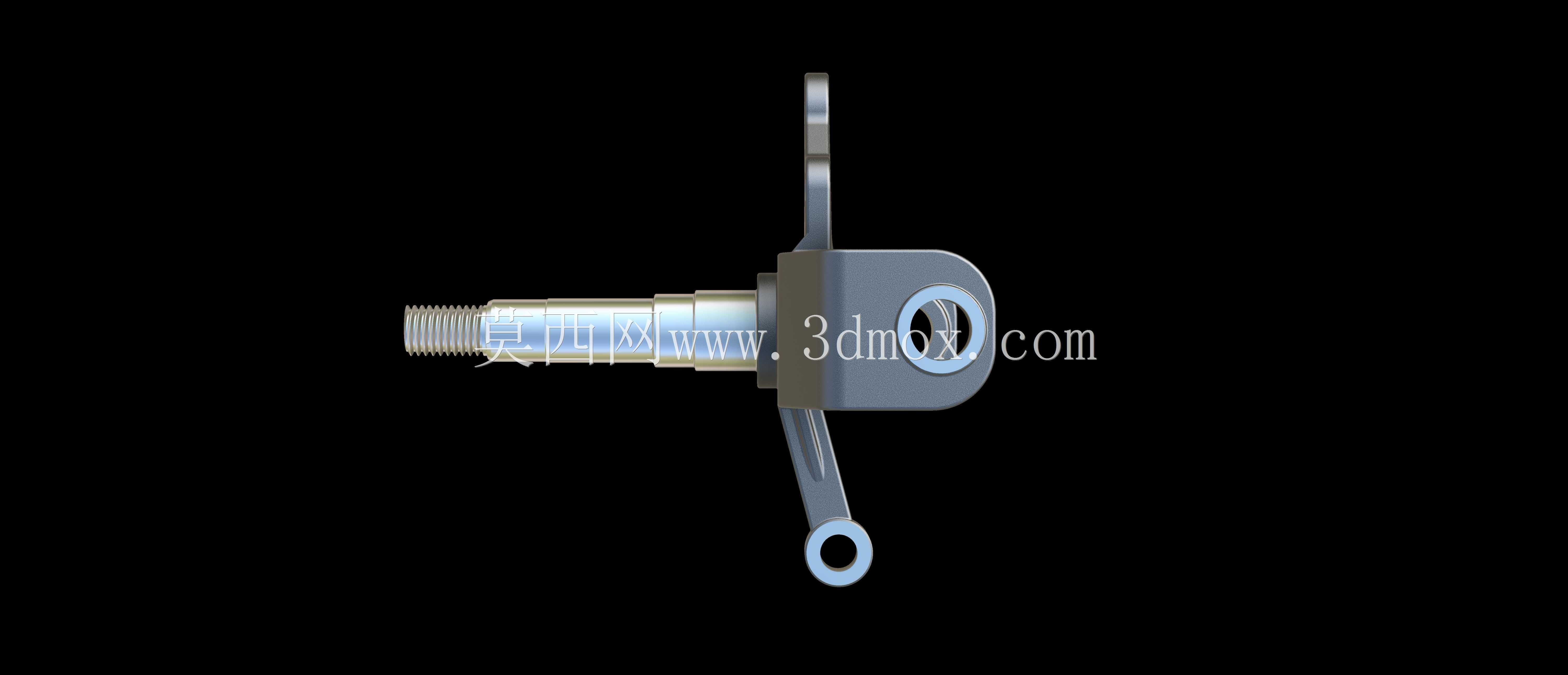

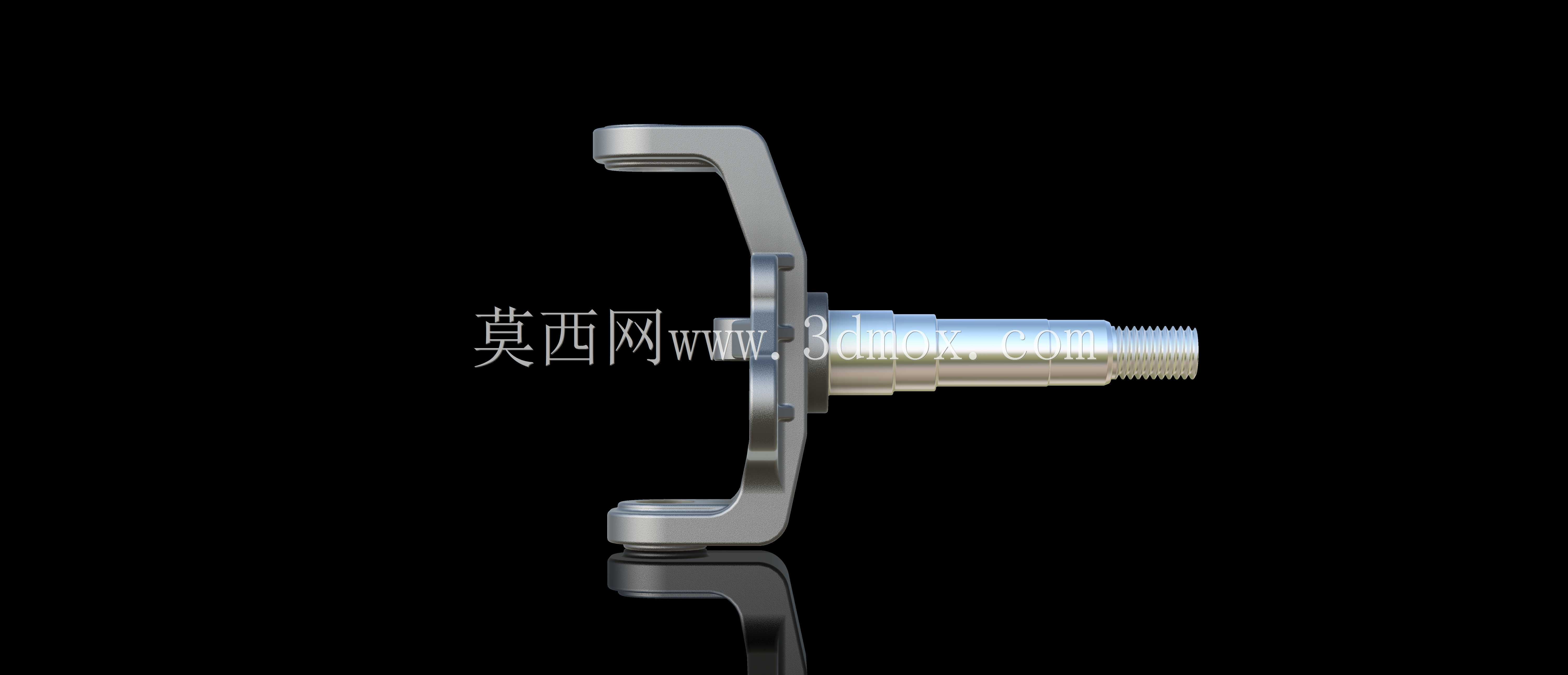

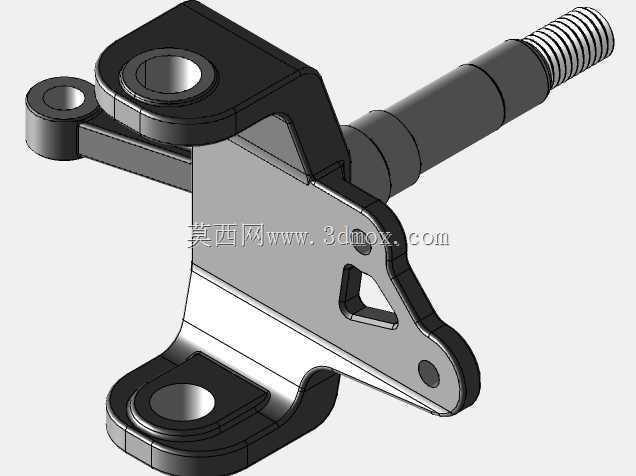

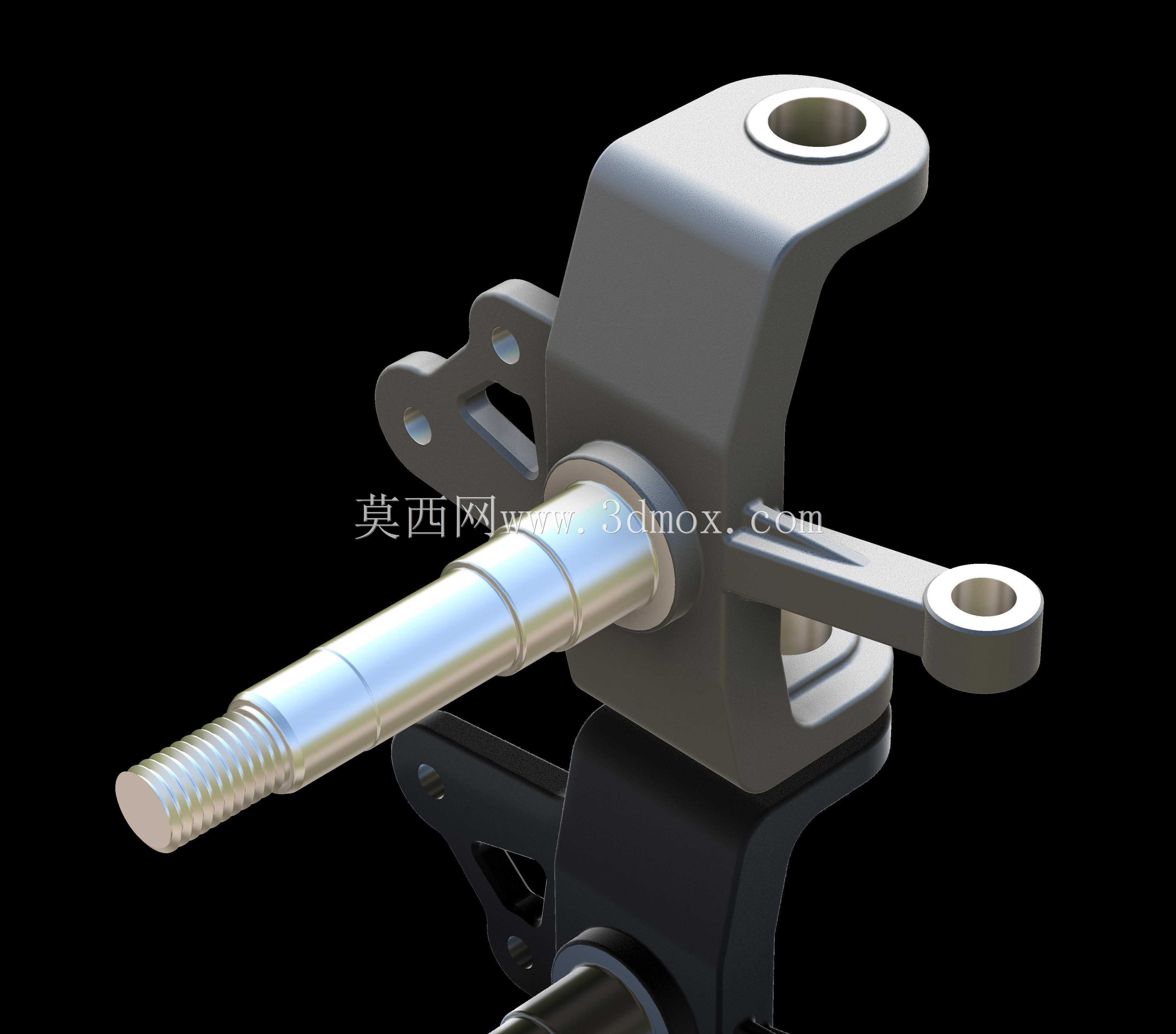

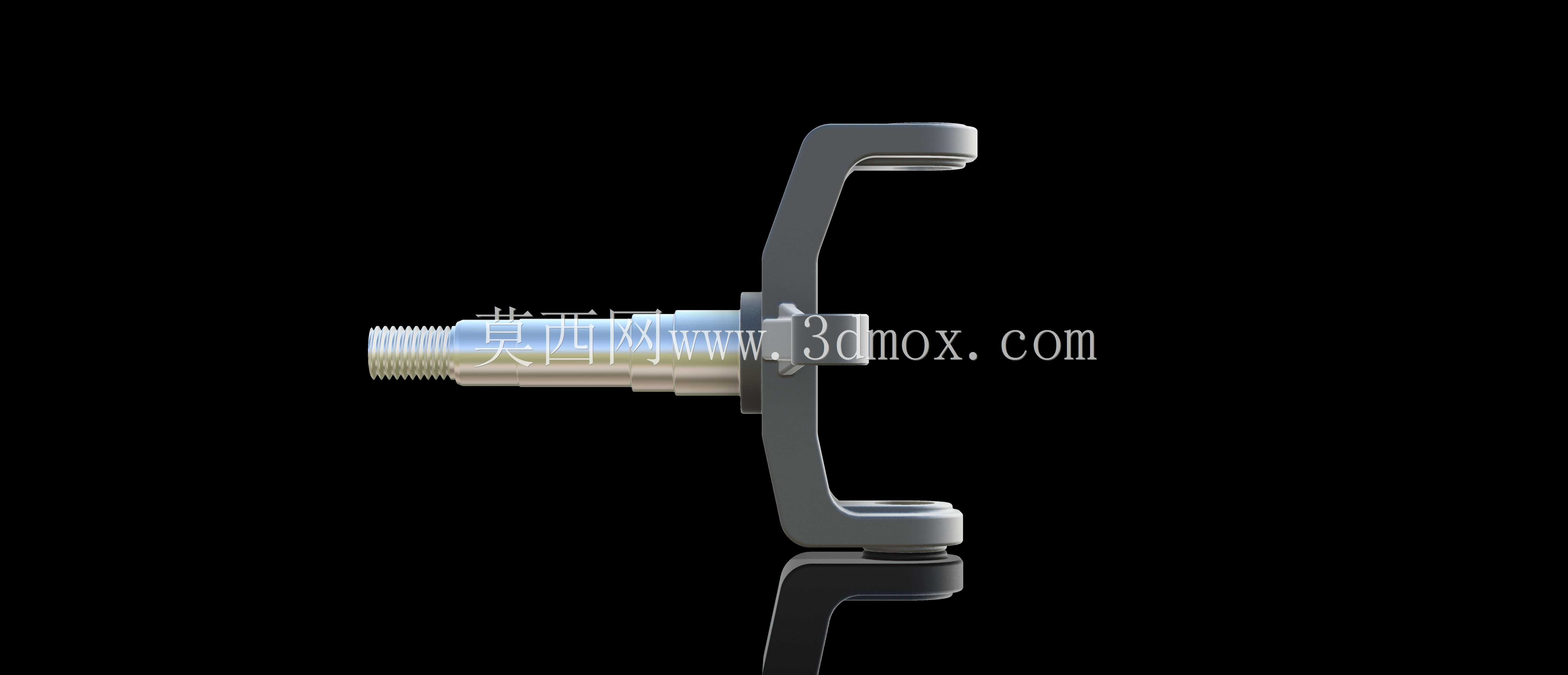

　　该转向节作为四轮摩托行走转向系统的核心承载传力部件，直接衔接转向拉杆、轮毂轴承与前悬架摆臂，在非铺装路面行驶、高速过弯、颠簸冲击等工况下，承担车轮端的全部垂向、纵向与侧向载荷，同时将转向拉杆的直线位移转化为车轮的偏转动作，实现车辆行驶方向的精准控制。从结构设计逻辑来看，主体采用一体式锻造支架搭配阶梯式转向轴的组合方案，支架上部预留主销安装同轴孔位，孔位端面做了铣平加工处理，保证主销压装后的端面贴合度，避免长期受冲击出现松旷；支架侧方延伸出的锥形凸台开有通孔，用于匹配转向拉杆球头的安装销，凸台根部做了大圆角过渡，分散转向力矩传递过程中的应力集中，防止极限转向工况下出现根部断裂。转向轴采用多阶梯轴设计，

　　从端部螺纹段开始依次设置锁紧螺母定位轴肩、轮毂轴承内圈配合轴颈、油封安装轴段、支架压装定位轴肩，各轴段的同轴度公差控制在0.02mm以内，保证轮毂转动时无偏摆，降低轮胎异常磨损的概率；轴端螺纹采用细牙设计，配合止退垫片可实现轮毂轴承预紧力的精准调节，适配不同载荷下的轴承间隙要求。安装边界层面，支架下部的两个对称安装耳片开有同轴通孔，用于连接悬架下摆臂的球头销，孔位间距与原车摆臂球头中心距完全匹配，无需额外加工即可实现原位替换；转向轴的有效配合长度经过校核，既保证轮毂轴承有足够的支撑跨距，又避免轴端伸出过长与制动盘、轮毂防尘罩发生运动干涉。在实际应用场景中，该部件可适配大排量全地形四轮摩托的前桥转向系统，

　　也可经过小幅尺寸调整后用于低速电动四轮车、场地观光车的转向机构，设计时充分考虑了野外骑行的冲击载荷特性，支架壁厚在受力关键区域做了加厚处理，非受力区域通过局部挖槽实现轻量化，在保证结构强度的前提下降低了簧下质量，提升悬挂系统的响应速度。
