弹性空气悬架弧形钢板弹簧结构设计

　　商用车与部分乘用车的悬架系统中，弹性空气悬架搭配的钢板弹簧承担着多重核心作用，不同于传统多片叠压的钢板弹簧结构，这款弧形单片式的弹性元件在设计上做了针对性的结构优化，适配空气弹簧作为主弹性元件的悬架架构。从实际装车场景来看，这类钢板弹簧主要作为空气悬架的辅助承载与导向构件，既需要在空气弹簧充放气调节车身高度时，配合控制车桥的纵向跳动轨迹，避免车桥出现横向或纵向的不必要位移，同时也要在车辆经过颠簸路面、空气弹簧来不及吸收高频冲击时，承担部分缓冲载荷，避免冲击直接传递到车架与车身连接处。

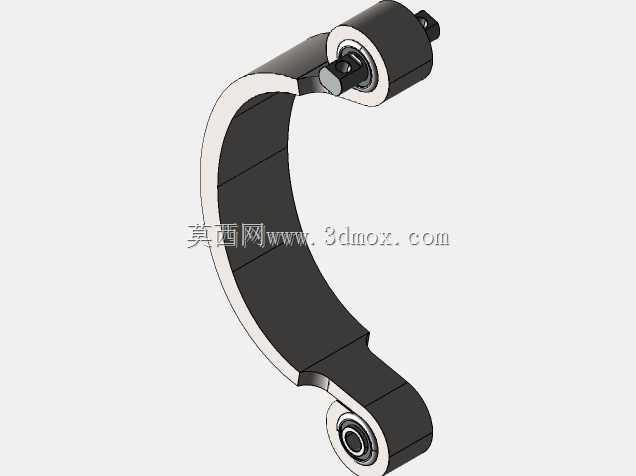

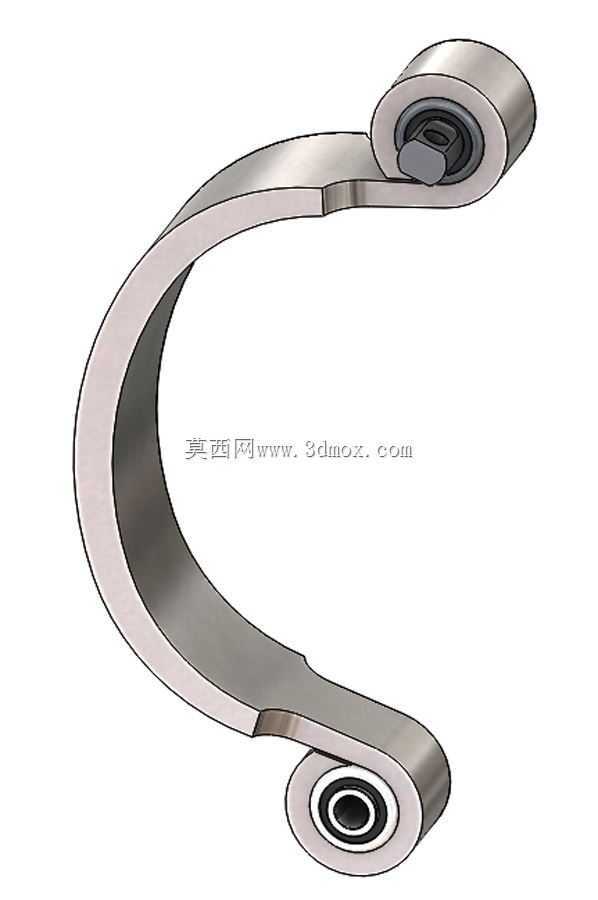

　　设计层面上，这款钢板弹簧采用变曲率弧形结构，整体弯弧的曲率根据悬架行程做了分段匹配，靠近两端卷耳位置的曲率更小，平直段更长，用来匹配安装座的固定边界，中间弯弧段曲率更大，预留出足够的变形空间，避免弹簧在极限压缩工况下出现应力集中导致的塑性变形。两端的卷耳结构内部集成了衬套安装位，衬套采用橡胶与金属复合的结构，一端用来连接车架侧的固定吊耳，另一端连接车桥侧的安装支座，安装时需要保证两端卷耳的同轴度公差控制在0.2mm以内，避免装车后出现衬套偏磨、行驶异响的问题。

　　从安装边界来看，这款弹簧的整体宽度适配常规商用车空气悬架的安装座尺寸，两端安装孔的中心距在设计时匹配对应车型的悬架轮距参数，弹簧片的厚度根据额定轴载做了匹配，既保证足够的抗弯强度，在满载冲击工况下不会出现断裂失效，同时也保留合适的弹性变形量，不会因为刚度过大影响空气悬架的滤震表现。实际使用过程中，这类钢板弹簧不需要像传统多片弹簧那样定期做片间润滑，因为单片结构不存在片间摩擦的问题，维护成本更低，同时弧形的结构设计让应力分布更均匀，相比等截面的直片弹簧疲劳寿命提升明显。在建模过程中，需要重点还原卷耳处的衬套配合间隙、弹簧片的变截面弧度，以及表面的预应力处理对应的结构细节，保证后续做有限元分析时，应力计算结果能够匹配实际装车的载荷工况，避免出现设计阶段的强度误判。
