多片式变截面钢板弹簧悬架弹性构件

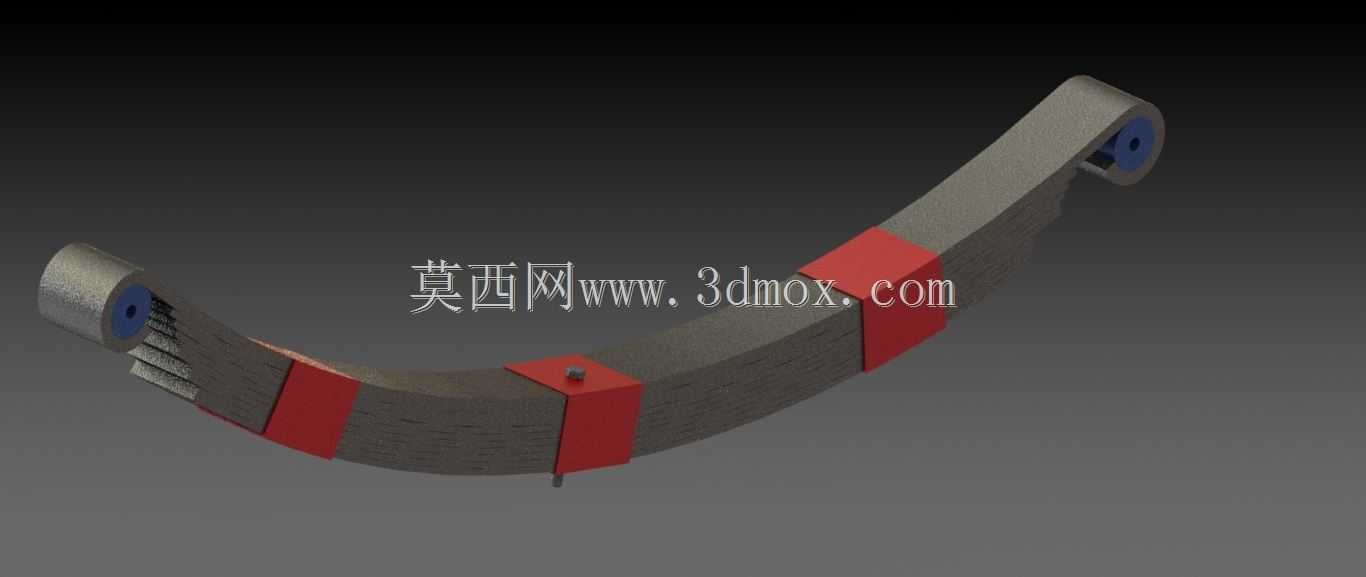

　　在商用车、非道路工程车辆以及部分重载乘用车的底盘悬架系统中，钢板弹簧始终是承担载荷传递、冲击缓冲与振动衰减的核心弹性构件，本次呈现的多片叠合式板簧结构，正是针对中重载工况下的悬架承载需求完成的结构设计。不同于单片式抛物线板簧的轻量化取向，该结构采用多片长度渐变的弹簧钢片叠合组装，从最长的主片到最短的末级片，各片曲率随长度递减自然形成变刚度承载特性，当车辆空载时，仅主片与上部少数几片参与承载，保证悬架具备足够的偏频控制能力，避免空载状态下车身弹跳过于生硬；当载荷逐步增加，下部各片依次接触参与承载，整体刚度随载荷上升平缓提升，匹配不同载重下的悬架行程需求，避免重载状态下悬架击穿。

　　从安装边界来看，该板簧主片两端卷制为同轴衬套孔，用于通过销轴与车架上的吊耳支架铰接，其中一端为固定铰接端，另一端为可摆动的吊耳端，适配板簧在承载变形过程中的长度变化量，避免运动干涉；板簧中部通过U型螺栓与车桥刚性固定，传递垂向、纵向与侧向载荷，中部设置的中心螺栓贯穿所有弹簧钢片的中心定位孔，保证各片在装配与工作过程中不会出现横向错位，同时在各片之间的对应位置设置了卡箍结构，将多片弹簧钢片束合在一起，限制钢片之间的横向相对位移，同时避免弹簧回弹时各片分离过大造成的结构损伤。

　　设计过程中首先需要匹配整车的轴荷参数，确定板簧的总成弧高、各片的自由曲率与厚度梯度，主片作为直接与吊耳连接的构件，需要额外考虑卷耳位置的应力集中问题，通常主片厚度会略大于二级片，同时在卷耳与片身过渡位置做圆弧过渡处理，避免交变载荷下的疲劳断裂。各片之间在装配时会涂抹润滑脂，减少工作过程中片间摩擦造成的异响与磨损，同时片间摩擦本身也能提供一定的阻尼作用，辅助减震器衰减路面传递的振动能量，但设计时需要控制片间压紧力，避免摩擦力过大导致板簧刚度特性偏离设计值，影响整车平顺性。

　　从实际应用场景出发，这类板簧结构广泛应用于载重货车、轻型客车、农用拖拉机以及工程叉车的底盘悬架中，相比螺旋弹簧搭配独立悬架的结构，其结构简单、维护成本低、承载能力强，能够在恶劣的非铺装路面工况下长期稳定工作，不需要额外布置复杂的导向机构，板簧本身即可承担纵向力与侧向力的传递作用，大幅简化底盘悬架的结构设计。在建模过程中需要重点还原各片的曲率渐变关系、卷耳的同轴度、中心螺栓与卡箍的装配位置，保证模型在做运动仿真时能够准确模拟板簧受压变形时的各片接触状态，验证不同载荷下的弧高变化量与应力分布，避免实际生产后出现刚度不匹配、片端应力集中导致的早期断裂问题。同时需要注意安装孔位的尺寸公差，两端卷耳的衬套内径需要匹配对应车型的销轴直径，中部U型螺栓的安装跨距需要与车桥的安装座尺寸匹配，保证装配时无需额外修配即可完成安装。
