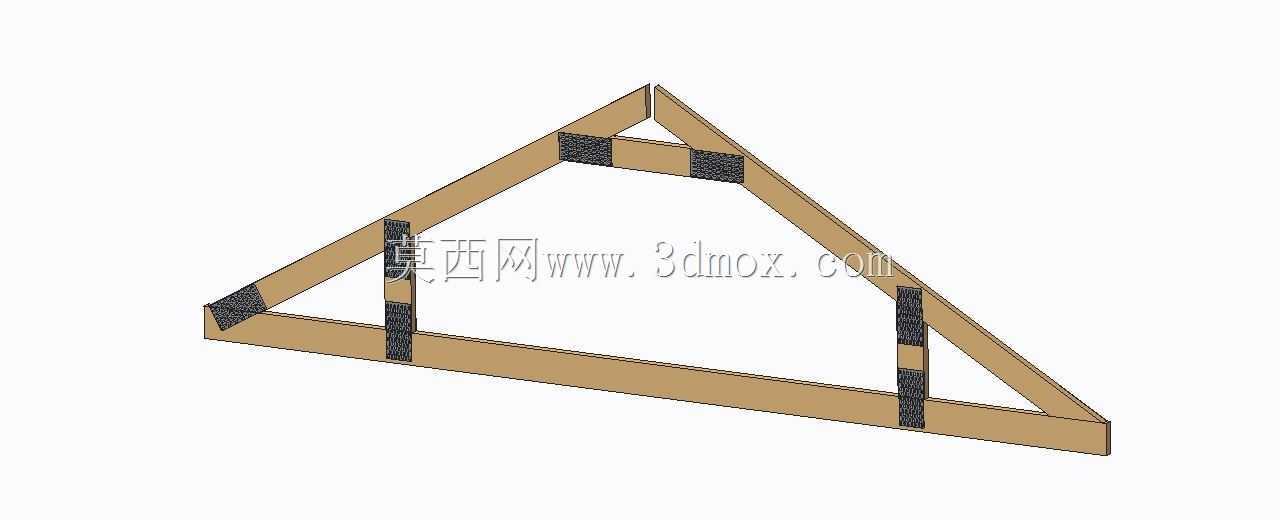

30度倾角三角形木质桁架屋架结构

　　这款30度倾角的三角形桁架屋架，主要应用于民用自建房、小型仓储库房、临时施工棚舍、乡村生产辅助用房的屋面承重体系搭建，也可适配轻型钢结构附属用房、农业养殖大棚的屋面支撑场景，作为屋面荷载传递的核心受力构件，承担屋面铺装材料自重、自然积雪荷载、屋面检修活荷载以及横向风荷载的传导作用，将上部荷载均匀传递至下部墙体或承重柱结构，避免屋面出现局部应力集中引发的变形、垮塌风险。从结构设计逻辑来看，采用30度的屋面倾角，是兼顾屋面排水效率与室内空间利用率的选型结果，该角度下雨水可沿屋面顺畅滑落，不易出现屋面积水渗漏问题，同时不会因坡度过大造成屋面材料浪费、室内顶部空间过度挤占。整体采用三角形桁架的受力形式，基于三角形结构的几何稳定性原理，

　　通过上下弦杆与腹杆的组合排布，将杆件受力以轴向拉压为主，充分发挥不同材质杆件的力学性能，减少杆件受弯带来的材料冗余。结构节点处采用加劲板做连接强化，对应腹杆与弦杆的交接位置，通过局部补强提升节点抗剪、抗扭能力，避免节点在交变荷载作用下出现连接失效。从安装边界来看，该屋架的底部弦杆为水平安装基准面，两端可直接与墙体顶部的圈梁、预埋承重件做螺栓或焊接连接，单榀屋架的跨度适配常规中小型建筑的开间尺寸，安装时可根据建筑总长度按等间距排布多榀屋架，后续在屋架上弦铺设檩条即可完成屋面基层的搭建，无需额外做复杂的受力验算，适配常规施工队伍的快速安装需求。设计过程中对腹杆的排布做了优化，在跨中弯矩较大的区域加密腹杆布置，

　　靠近支座的区域调整腹杆角度匹配剪力传递路径，在保证整体承重能力达标的前提下，尽可能减少非必要的材料使用，降低构件整体自重，减少下部承重结构的荷载负担。同时该结构的杆件截面选型统一，加工时可批量下料制作，减少现场裁切调整的工作量，构件之间的连接节点形式统一，安装时无需做特殊的定制化加工，可有效缩短现场施工的周期。
