轻量化镂空异形机械连接支架结构

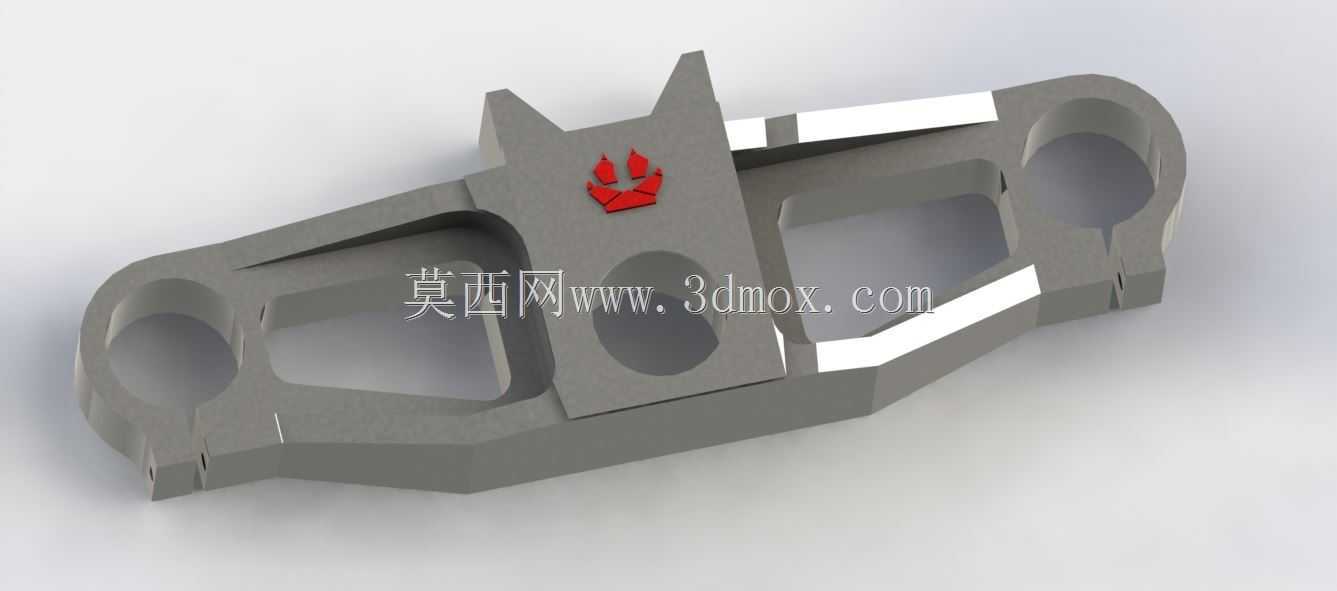

　　这类异形镂空连接支架多用于中载工况下的跨距式连接场景，常见于小型动力设备的机架衔接、特种作业机具的受力连杆部位，替代传统实心铸钢件实现同等受力下的减重目标。从结构设计逻辑来看，两端的环形安装孔为核心装配基准，孔位同轴度公差控制在IT7级区间，可适配标准销轴或螺栓穿装，孔壁预留0.2mm的精加工余量，方便后续根据实际装配需求做铰削处理，避免安装时出现卡滞或间隙过大的问题。中部的镂空槽并非单纯为减重开设，每一处槽型的走向都贴合主应力迹线分布，在受拉、受弯复合载荷作用下，剩余的筋条结构可将应力均匀分散到整个构件截面，不会出现局部应力集中导致的断裂隐患，顶部的凸起定位结构可与配套构件的卡槽配合，实现装配时的快速对位，无需额外做定位工装辅助。

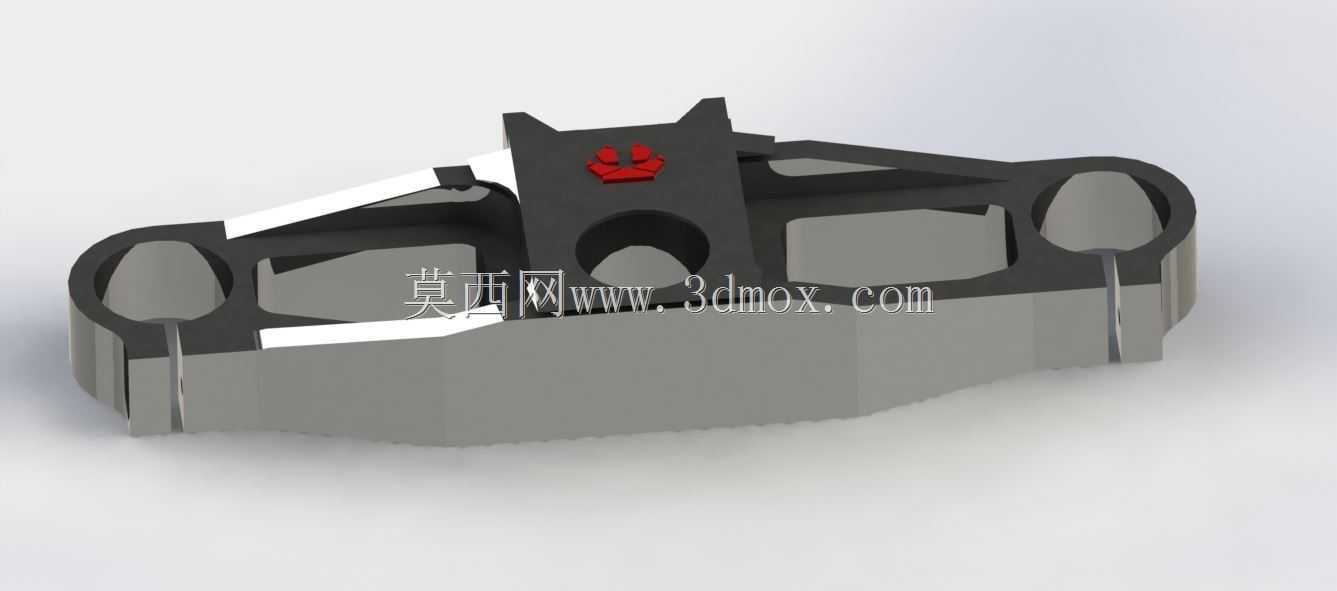

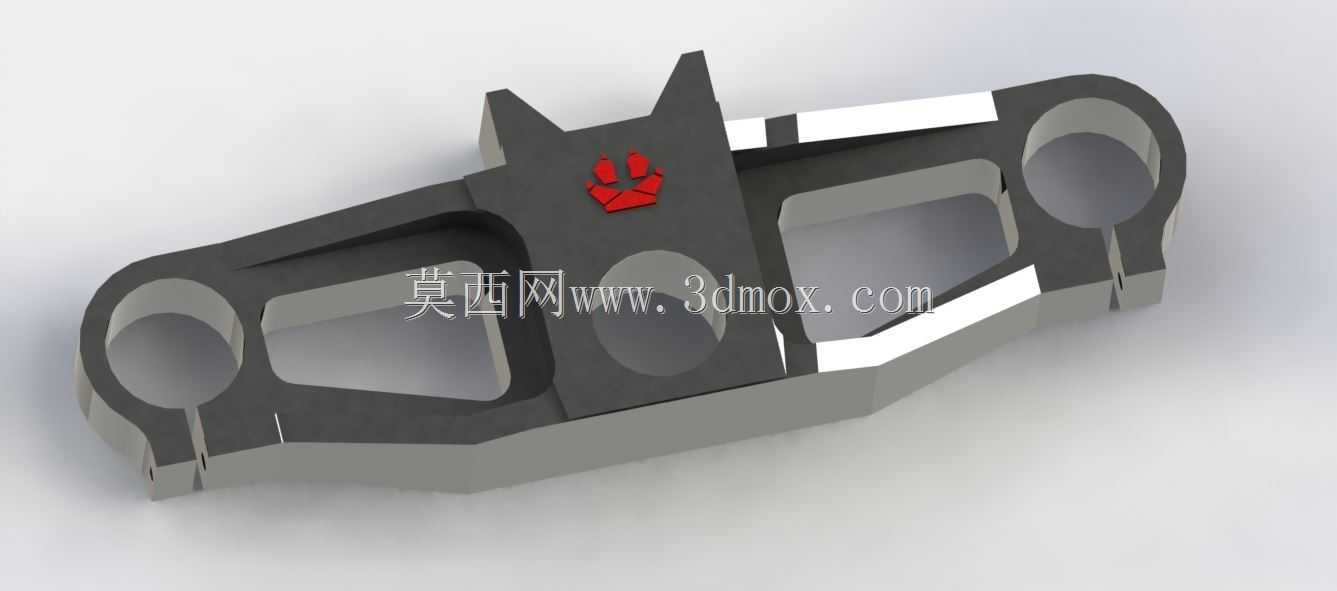

　　构件整体外形采用多段斜切面过渡，没有多余的外凸结构，安装时可嵌入相邻构件的预留槽位，不会与周边管线、其他运动部件产生干涉，安装边界的最大外轮廓尺寸适配常见的120mm跨距安装场景，两端安装孔的中心距误差控制在±0.1mm以内，可直接替换同规格的传统冲压焊接支架，无需改动周边配套结构。表面的红色标识位为安装对位标记，装配时对准相邻构件的标记点即可快速确认安装方向，避免反向装配件导致的受力异常。这类结构在设计时优先采用拓扑优化方式确定初始形态，再结合加工工艺性调整筋条厚度，所有转角处都做了R2-R3的圆角过渡，既可以减少加工时的应力集中，也能避免热处理环节出现开裂风险，构件的壁厚均匀控制在4-6mm区间，适配压铸或精密铸造工艺，

　　也可采用整块坯料五轴铣削加工做小批量试制，满足不同生产批量的成本控制需求。在实际使用场景中，这类支架可承受最大12kN的静拉力，循环载荷下的疲劳寿命满足10万次以上的作业要求，适配户外作业设备、小型特种车辆、自动化生产线的辅助连接部位，相比同承重等级的实心支架减重可达42%，有效降低设备整体自重，减少运动部件的惯量损耗。
