卡片性能检测用立式测试机柜结构设计

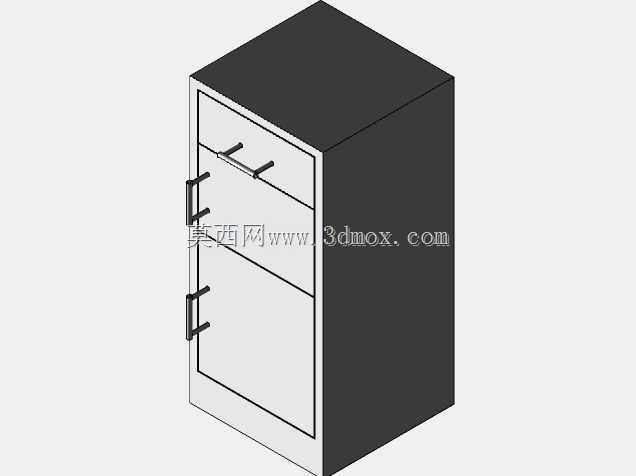

　　在卡片类产品的量产制程中，出厂前的功能一致性、触点导通可靠性、外观形变耐受度检测是必不可少的环节，这类检测工序往往需要连续运行，单台设备要承担单批次数千甚至上万张卡片的循环测试任务，对柜体结构的稳定性、操作便捷性都有明确的工程要求。这款立式测试机柜的结构设计，完全围绕产线工位的实际操作逻辑展开，整体采用立柜式窄面布局，占地面积控制在单人工位的合理范围内，不需要额外占用过多产线横向空间，底部预留了标准的安装固定孔位，可以直接锁附在车间防静电工作台面，也可以搭配可调脚杯放置在地面工位，适配不同产线的布局调整需求。柜体正面采用分层式功能区划分，上部设置带拉手的抽拉式操作仓，用于放置待检卡片的定位治具，抽拉结构采用双侧导向限位，

　　避免抽拉过程中出现卡滞或治具偏移，中部为测试核心模块的安装腔，预留了标准的板件安装螺孔阵列，可以根据不同的卡片测试需求，灵活更换导通测试模块、弯折测试模块或者耐磨测试组件，不需要对柜体主体进行二次改孔加工。下部设置独立的储物仓，可以存放备用测试治具、校准用标准卡片以及日常维护工具，减少工位上的零散物料堆放。柜体侧面采用整板式封闭结构，既可以隔绝车间内的浮尘进入测试模块内部，也能降低测试过程中传动组件产生的噪音向外传递，背部预留了走线槽与散热通风孔，供电线路、信号传输线路可以通过背部线槽规整排布，避免线路外露造成的拉扯损坏，通风孔对应内部核心模块的安装位置，保证长时间连续运行时的热量可以自然散出，

　　不需要额外加装散热组件就能满足常规车间环境下的运行要求。从结构强度设计上，柜体框架采用折弯件拼接成型，所有拼接位置都采用三角加强筋辅助固定，在长期反复抽拉操作、频繁开关仓门的使用场景下，不会出现框架形变、柜门错位的问题，所有外露的边角都做了倒钝处理，避免操作人员上下料过程中被锐边划伤。在实际产线应用中，这类设备可以直接对接产线的出料端，操作人员只需要将完成前序工序的卡片放入测试位，关闭仓门即可自动完成预设的测试流程，测试完成后仓门自动解锁，操作人员取出合格卡片流入下道工序，不合格卡片放入对应不良品盒即可，单工位的测试效率可以匹配前段印刷、封装工序的产出速度，不会出现测试环节堵料的情况。柜体的拉手采用外装式高强度结构，握持力度符合人工操作的施力习惯，长期反复开关不会出现松动脱落，仓门的闭合位置设置了缓冲垫，关闭时不会产生刚性碰撞的异响，也能保证仓门闭合后测试腔的密封性，避免外界杂物进入影响测试精度。
