薄板拉伸成型工装模具结构设计

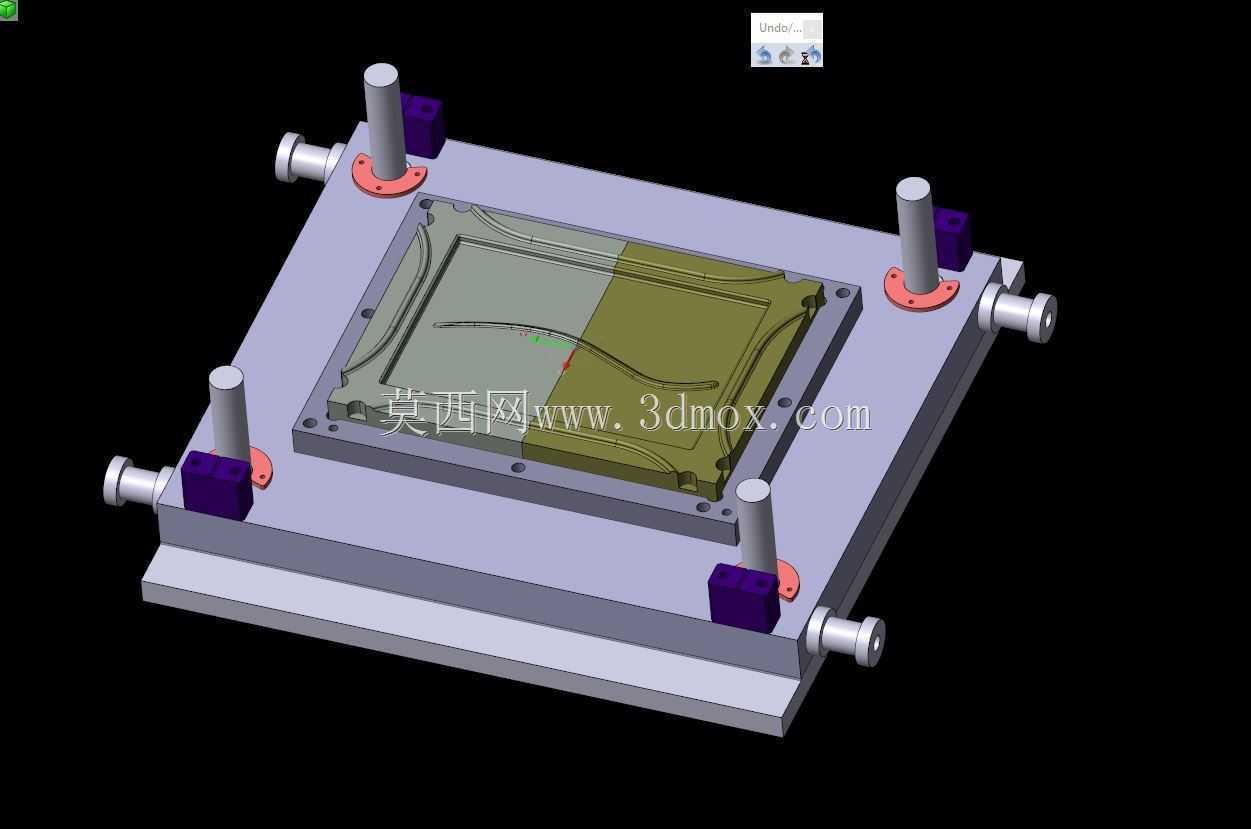

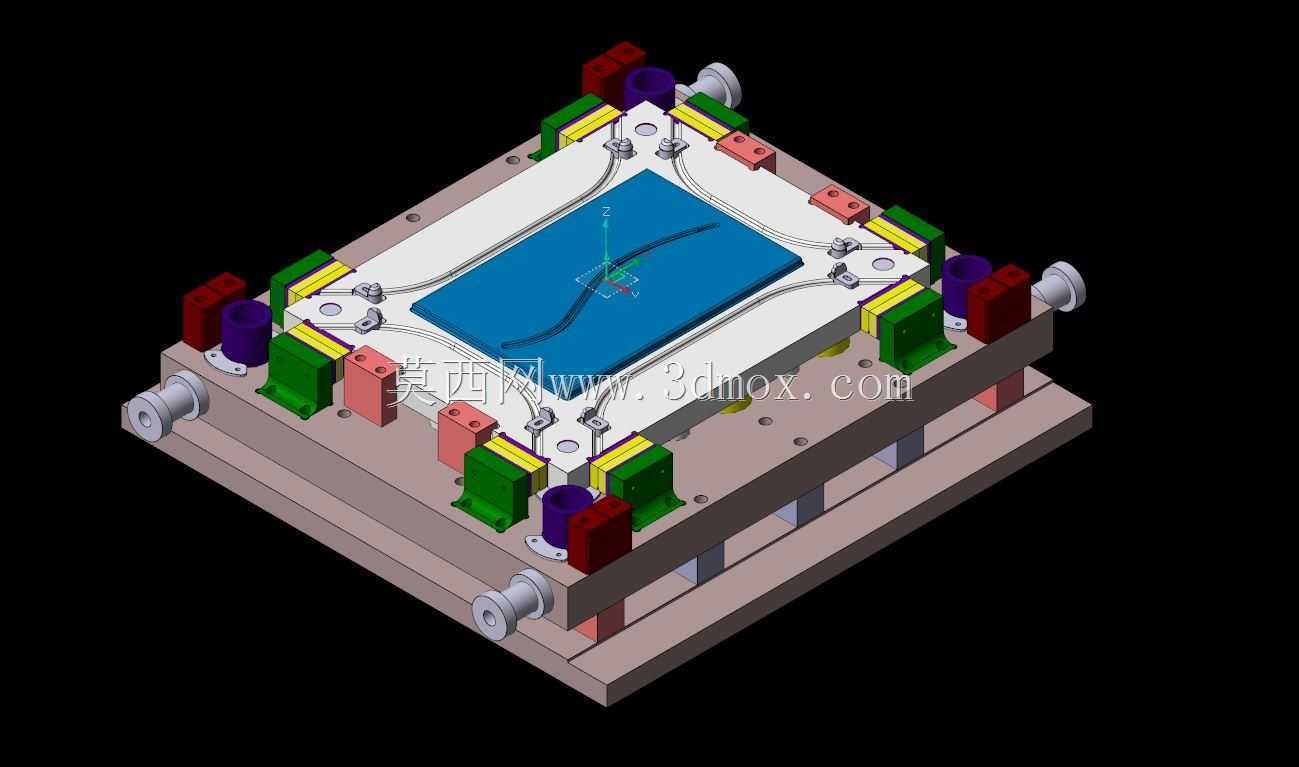

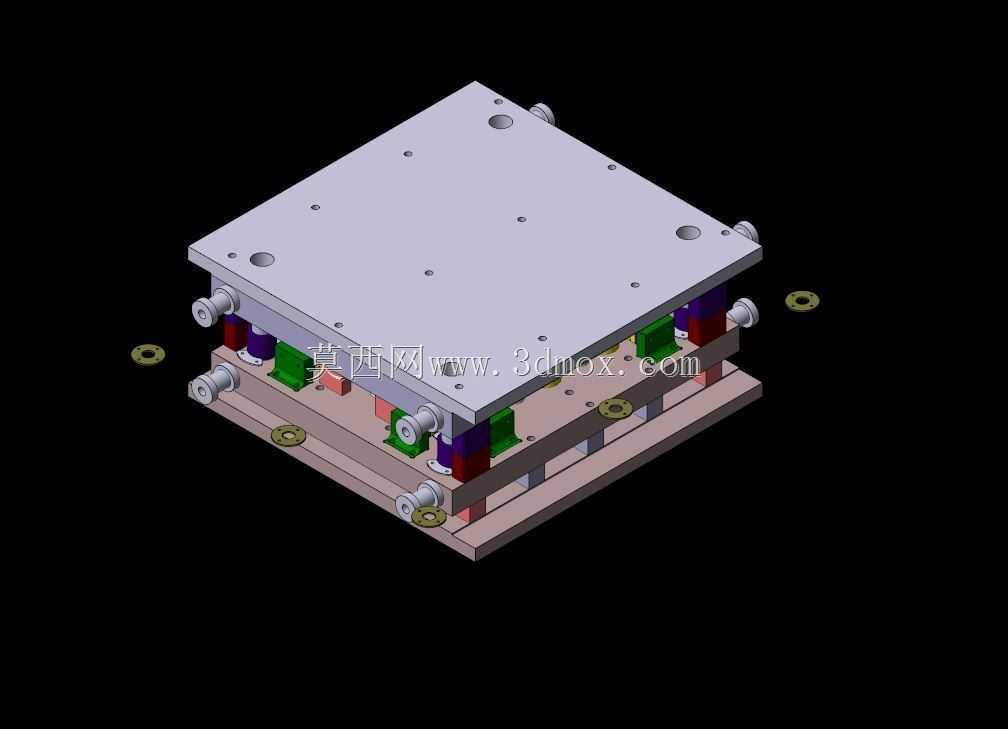

　　这套薄板拉伸成型工装，主要面向家电面板、汽车覆盖件类的异形曲面薄板加工场景，适配常规开式单点压力机的安装接口，可直接固定在压机工作台面完成批量冲压作业。整套模具采用下模座为安装基准的结构设计，下模座预留标准T型槽安装位，可适配多数通用压机的装夹尺寸，上模部分通过模柄与压机滑块连接，合模行程匹配常规400吨以内压机的开模高度要求，无需额外改造设备即可直接投产使用。从功能逻辑来看，模具核心成型区域采用整体式凸凹模结构，成型型面完全贴合目标薄板件的曲面轮廓，周边布置的多组可调定位压料组件，可在合模前对薄板坯料进行周向约束，避免拉伸过程中坯料出现窜动、起皱问题，不同颜色标识的压料块对应不同的压料力调节区间，现场调试时可根据板材厚度、

　　拉伸深度快速调整对应位置的压边力，减少试模阶段的反复修模工作量。设计阶段优先考虑了成型过程的材料流动控制，周向布置的定位组件同时兼具拉延筋的辅助作用，可在坯料流入成型腔时提供均匀的进料阻力，避免曲面转角位置出现材料堆积或者拉裂缺陷，模具的导向结构采用独立导柱配合自润滑导套，合模过程中可保证上下模的对位精度控制在0.02mm以内，避免成型件出现壁厚不均、型面偏移的问题。模具的安装边界充分考虑了现场换模的操作空间，所有锁紧、调节部件均布置在模具外侧，换模时无需深入模具型腔内部即可完成压料力调整、坯料定位校准操作，配套的顶料机构集成在下模座内部，成型完成后可自动将工件从凸模上顶出，配合自动化送料线可实现连续无人化冲压作业。

　　针对薄板拉伸常见的回弹问题，型面设计阶段提前做了回弹补偿量设置，在曲面曲率变化较大的位置预留了0.1-0.3mm的补偿余量，成型后工件的型面精度可直接满足后续焊接、装配的尺寸要求，无需额外的整形工序。整套模具的结构紧凑，无多余的冗余设计，所有易损的压料块、导向部件均采用标准件规格，后期维护时可直接采购替换，无需单独加工定制，可有效降低生产线的运维成本。
