DN25规格生态过滤装置结构设计

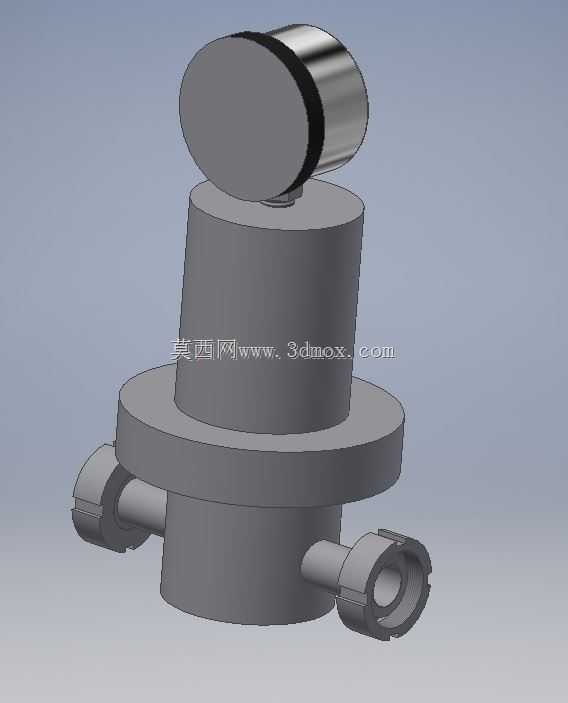

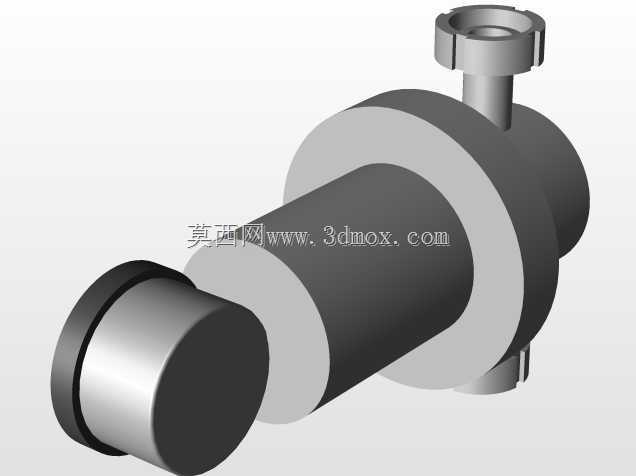

　　这款DN25通径的生态过滤装置，主要适配小口径流体输送管路的杂质截留需求，常见于民用净水支路、小型循环水系统、实验室流体回路以及小型生态水循环场景中，承担管路内流体的固液分离功能，避免管路下游的精密阀件、喷淋头、换热元件被颗粒杂质堵塞磨损。从结构设计来看，整体采用立式同轴布局，中部为圆柱形滤腔主体，上下通过法兰结构实现与管路段的对接固定，两侧对称布置的外螺纹接口为流体进出通道，接口处自带快装锁紧结构，无需额外焊接即可完成与同通径管路的对接安装，能大幅降低现场施工的装配难度。顶部的斜置圆柱形组件为排气与压差反馈集成结构，设备运行初期可通过该结构排出滤腔内积存的空气，避免气阻影响流体通流效率，

　　运行过程中也可通过该位置的压差变化判断滤芯堵塞程度，确定滤芯的清洗或更换周期。设计过程中充分考虑了安装边界的限制，整体径向最大尺寸为中部法兰的外圆直径，轴向总高度控制在同通径管路阀件的常规安装尺寸范围内，无需额外预留过大的安装空间，可直接替换同通径管路上的普通Y型过滤器，适配现有管路的改造升级需求。滤腔内部预留了标准尺寸的滤芯安装位，可根据实际过滤精度需求，搭配不同精度的滤网、滤棉或者生态滤料，满足从粗滤到精滤的不同场景要求，滤腔筒体的壁厚经过耐压校核，可承受常规低压流体输送系统的工作压力，法兰连接位置的密封槽设计可适配O型圈密封，避免运行过程中出现渗漏问题。两侧的接口采用对称式设计，安装时无需刻意区分进出水方向，

　　降低现场安装的出错概率，底部的筒体结构为可拆卸式设计，需要清理滤腔或者更换滤芯时，无需拆卸整体管路连接，仅需拆开下部筒体即可完成内部维护操作，日常运维的便捷性较高。顶部的组件采用偏心斜置布局，一方面避免了直立结构带来的轴向总高度过高问题，另一方面也让排气操作的位置更贴近操作面，无需探身到管路正上方即可完成排气操作，适配狭小安装空间内的操作需求。整体结构没有多余的异形结构，所有回转面均采用同轴设计，加工时可通过普通车削工艺完成大部分零件的加工，制造成本可控，适合批量生产应用。
