DN125规格角式管道过滤装置结构设计

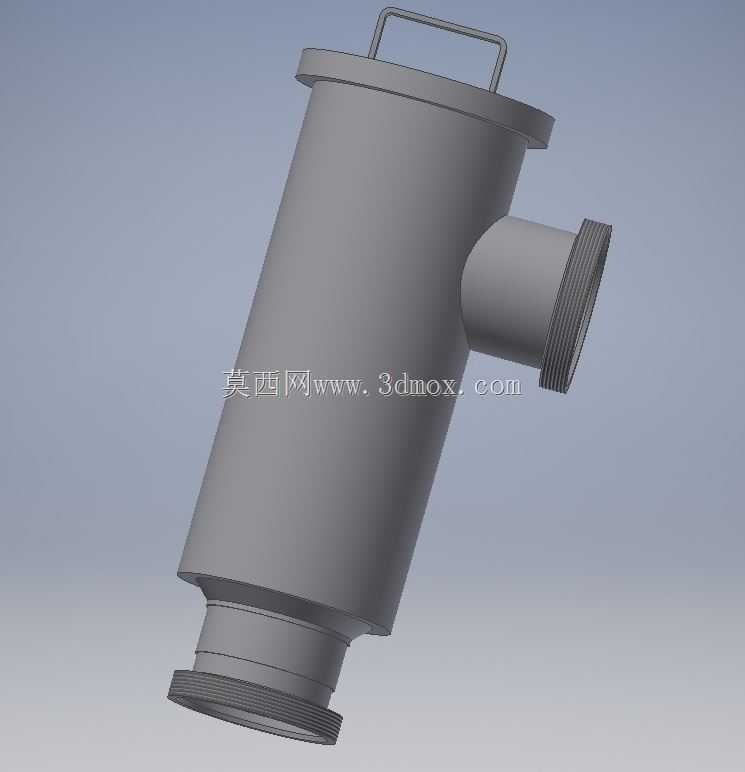

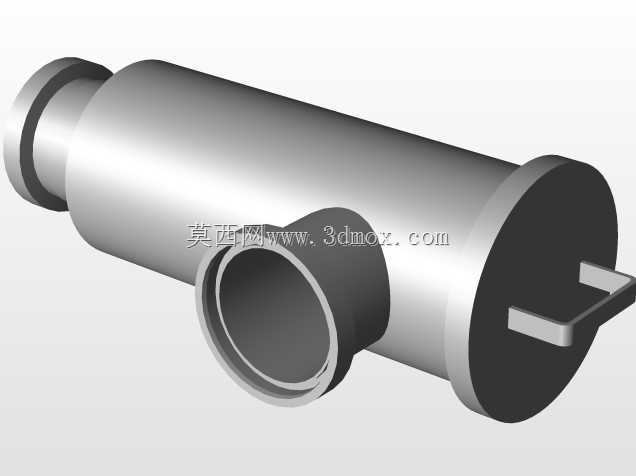

　　这款角式结构的过滤装置，适配DN125公称通径的管路系统，在流体输送场景中承担介质杂质截留的核心作用，常见于给排水、工业循环水、轻质化工流体输送、暖通空调管路等需要保障流体清洁度的工况，可拦截管路中残留的焊渣、金属碎屑、悬浮固体颗粒，避免下游阀门、泵体、换热元件等精密部件被杂质卡涩、磨损，延长整套管路系统的无故障运行周期。从结构设计来看，采用侧进底出的角式流道布局，相比直通式过滤器，在竖直安装的管路上能更合理利用安装空间，无需额外增设弯头改变管路走向，减少管路局部阻力损失。筒体顶部设置提手结构，方便运维人员拆卸上盖取出内部过滤滤芯进行清洗或更换，无需借助额外吊装工具，单人即可完成常规维护操作。进出端均采用外螺纹连接结构，

　　适配同通径的螺纹连接管路，安装时无需焊接作业，可快速完成拆装，适合后期需要频繁维护滤芯的应用场景。设计过程中充分考虑了安装边界约束，筒体主体为等径直筒结构，侧出口与底部出口的轴线呈90度垂直布局，安装时需预留筒体上方的操作空间，满足上盖拆卸、滤芯取出的操作距离，避免与周边管路、支架产生干涉。筒体壁厚按照常规低压流体输送工况的承压要求设计，可满足多数民用、工业低压管路的承压需求，内部滤芯的安装定位结构设置在筒体底部台阶处，可保证流体全部经过滤芯过滤后从出口流出，避免出现旁流短路导致过滤失效的问题。流道过渡位置做了圆弧倒角处理，减少流体在转角位置的涡流损耗，降低管路运行过程中的振动与噪音。顶部法兰压盖与筒体采用快拆式压紧结构，密封面设置平垫密封槽，可保证运行过程中无介质渗漏，同时拆卸时无需完全拧下所有紧固件即可掀开压盖取出滤芯，进一步降低运维操作的工作量。
