户外集成式预制设备舱结构设计方案

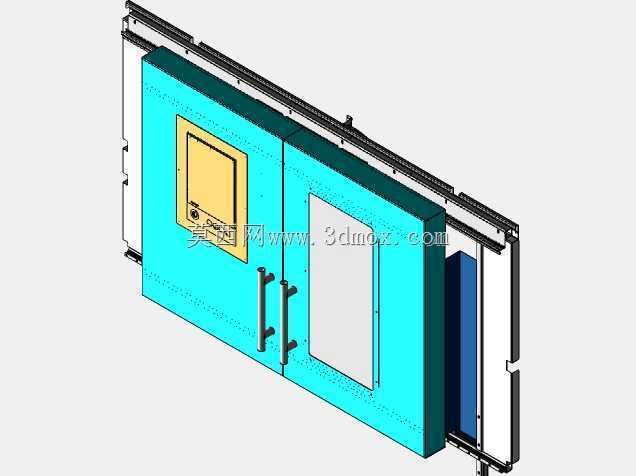

　　该结构为户外集成式设备承载舱体，主要应用于户外通讯基站、边缘计算节点、小型配电中继站点等场景，可在露天环境下为内部搭载的电子、电气设备提供封闭防护空间，替代传统砖混机房的建设方案，大幅缩短站点部署周期，适配山地、楼顶、厂区边角等多种复杂安装场地。从结构设计逻辑来看，舱体采用整体框架加蒙皮的承载形式，主框架选用标准型钢焊接成型，外部蒙皮采用双层夹芯结构，中间填充保温隔热材料，可有效隔绝户外高温、低温传导，降低内部温控系统的能耗；舱门采用双开式密封结构，门体周边加装三元乙丙密封胶条，配合多点锁止机构，可达到IP54以上的防护等级，阻挡雨水、沙尘进入舱内，同时门体设置有观察窗，无需开门即可快速查看内部设备的运行指示灯状态。

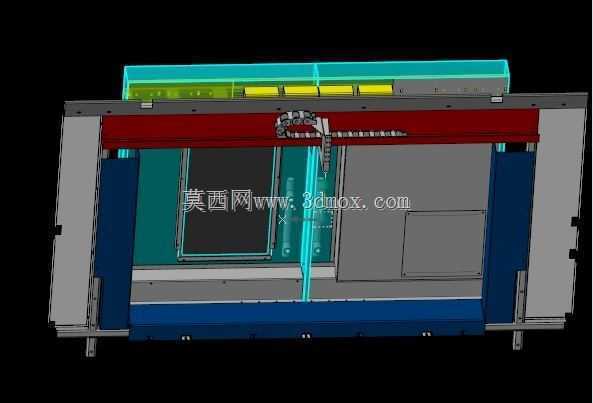

　　舱体内部预留了标准化的设备安装导轨与层板安装位，可根据实际搭载需求灵活配置配电模块、通讯设备、温控单元的安装位置，左侧区域预留的嵌入式安装位可适配标准尺寸的主控柜体，右侧预留的纵深空间可放置电池组或备用电源模块，顶部框架预留了吊装孔与走线槽位，既满足整体吊装转运的受力需求，也可实现顶部线缆的隐蔽式布设，避免线缆外露造成的老化、破损风险。安装边界方面，舱体底部设置有标准化的安装地脚，可直接与混凝土基础的预埋螺栓对接固定，无需额外制作过渡安装架，整体外形尺寸适配常规货运车辆的运输限界，可实现整体工厂预制、现场直接吊装就位，无需现场进行大量焊接、拼装作业。结构细节上，舱体内部的框架连接处均做了圆角过渡处理，

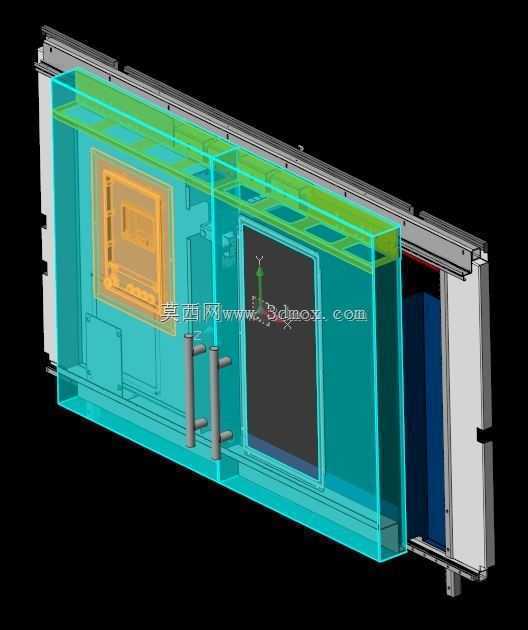

　　避免安装设备时划伤线缆或施工人员，门体铰链采用承重式不锈钢铰链，可承受频繁开关的载荷，同时预留了接地端子安装位，可实现舱体整体可靠接地，满足电气安全的相关要求。舱体的透明化结构展示可清晰呈现内部各功能区的划分逻辑，方便设计人员在前期方案阶段核对设备安装空间、走线路径的合理性，提前规避干涉问题，减少现场安装时的整改工作量。
