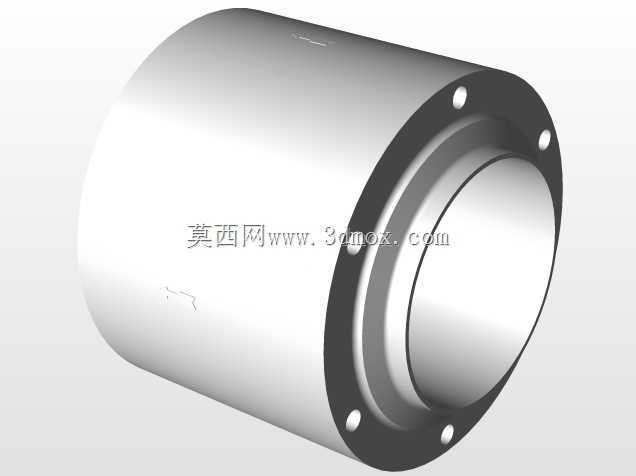

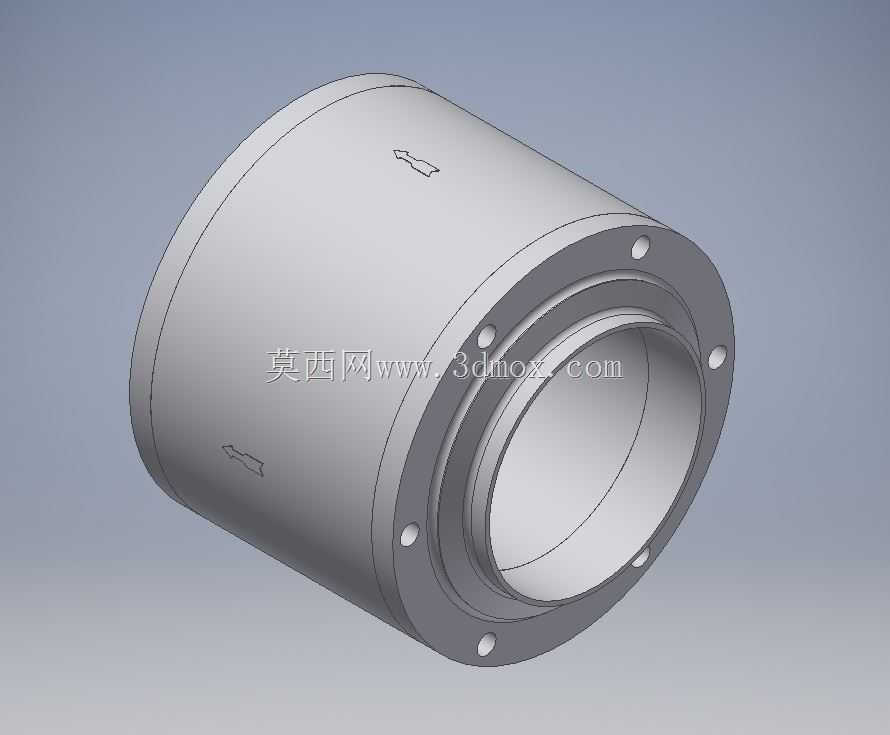

DN100直通式法兰连接工业阀件结构

　　这款DN100规格的直通式阀件，主要面向公称通径100mm的工业流体管路场景，常见于市政给排水主管路、化工介质输送管线、暖通空调循环水系统、工业生产制程流体管网中，承担管路通断控制、介质流向引导的核心作用，是管路系统中用量较大的基础控制部件。从结构设计来看，整体采用直通式筒体构型，流体通道沿轴向直线贯通，相比角式结构能大幅降低介质流经时的局部阻力损失，减少管路系统的压损，适配大流量输送的工况需求。阀体一端采用带均布螺栓孔的法兰连接结构，安装时可与同规格法兰盘通过螺栓紧固，配合密封垫片实现端面密封，连接可靠性高，可承受中低压工况下的管路载荷，也便于后期运维时的拆装检修；另一端可适配焊接或者对夹连接的安装需求，

　　能适配不同现场的管路安装条件。阀体筒身外壁压制有流向标识箭头，安装时可直观提示介质流向，避免反向安装导致的密封失效、阀件功能异常问题，这一细节设计能有效降低现场施工的出错概率。从安装边界来看，法兰端的螺栓孔沿圆周均布，孔位公差符合通用管路法兰的配套标准，无需额外加工适配即可与标准DN100法兰匹配，阀体整体轴向长度控制在常规同规格阀件的安装尺寸范围内，不会额外占用管路安装空间，可直接替换同参数的老旧阀件，适配现有管路的改造升级需求。结构设计上充分考虑了工况适应性，筒体壁厚经过强度校核，可满足常规水、中性流体、低腐蚀性化工介质的输送承压需求，法兰端面的密封面采用平面构型，适配非金属软垫片，密封性能稳定，

　　在额定工作压力范围内不会出现介质渗漏问题。建模过程中对阀体的过渡圆角、法兰与筒体的焊接衔接位置都做了符合加工工艺的处理，没有出现工艺死角，既满足铸造或者锻压成型的加工要求，也避免了应力集中导致的阀体开裂风险，同时筒身的光滑外壁也便于后期做防腐涂层处理，适配户外、潮湿等复杂安装环境的使用需求。
