DN50通径直通式工业流体控制阀结构

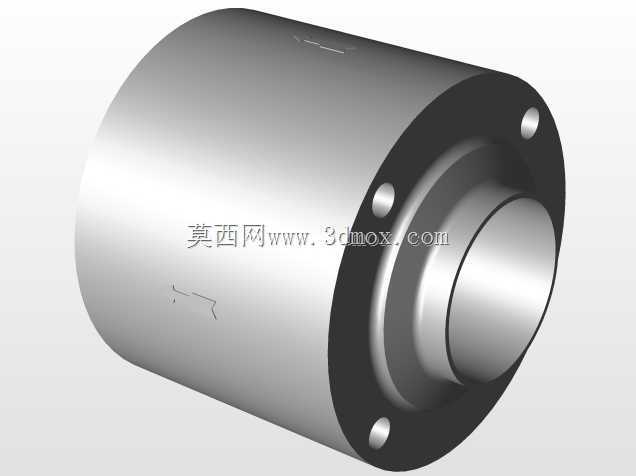

　　这款DN50通径的阀类元件，主要适配公称通径50mm的工业流体管路系统，在给排水、轻工制程、常规化工输送、暖通循环等场景中承担通断控制或流向引导的作用，安装位置通常处于管路中段或分支节点，用来匹配同通径的法兰管路对接需求。从结构设计来看，整体采用圆柱形筒体作为主体承压外壳，一端设置带安装孔的法兰连接端，法兰端面上的四个均布安装孔可配合螺栓完成与管路法兰的紧固对接，安装时需匹配对应压力等级的密封垫片，保证对接面的密封性能，避免输送介质出现泄漏。筒体表面压制的流向标识，是安装阶段的关键对位参照，可避免现场施工时出现介质流向装反的问题，直接影响阀件的功能实现与管路系统的运行稳定性。筒体另一端为直筒式结构，

　　可适配焊接或者快接式的管路连接需求，覆盖不同现场的安装工况。内部流道采用直通式设计，尽可能降低介质流经时的流阻损失，减少输送过程中的压力损耗，对于粘度偏高的流体输送场景也能保持较好的通过性，不会出现明显的介质滞留问题。设计阶段充分考虑了承压外壳的壁厚冗余，筒体段的壁厚可满足常规中低压管路的承压要求，法兰端的厚度经过受力校核，可承受螺栓紧固时的压紧力，同时在长期介质压力作用下不会出现结构变形。整体外形的同轴度公差控制在合理范围内，安装后可保证与管路的同心度，避免出现偏载导致的密封件偏磨问题。在实际选型应用中，这款阀件可适配水、低腐蚀性流体、润滑性油品等多种介质，使用场景覆盖民用供水系统、小型工业生产循环管路、

　　设备配套冷却回路等多个领域，安装时需注意预留足够的操作空间，方便后期的维护与操作。建模过程中对法兰安装孔的位置度、筒体与法兰端的同轴度、流道内壁的粗糙度相关结构都做了还原，可直接用于管路系统的装配干涉检查、安装布局模拟，也可作为同类型阀件改型设计的基础参照，帮助结构设计人员快速完成管路系统的三维布局，减少重复建模的工作量。
