DN15手动法兰式球阀工业结构设计

　　这款DN15规格的手动球阀，主要面向小通径工业流体管路的通断控制场景，常见于实验室流体输送系统、小型化工配料管路、设备冷却支路、气动控制回路这类对通断操作响应速度有要求、不需要频繁调节流量的工况中。和同通径的截止阀、闸阀相比，球阀的启闭行程更短，手柄转动90度即可完成全开或全关动作，操作人员可以通过手柄的朝向直接判断阀门的启闭状态，能有效避免管路运维中的误操作问题。

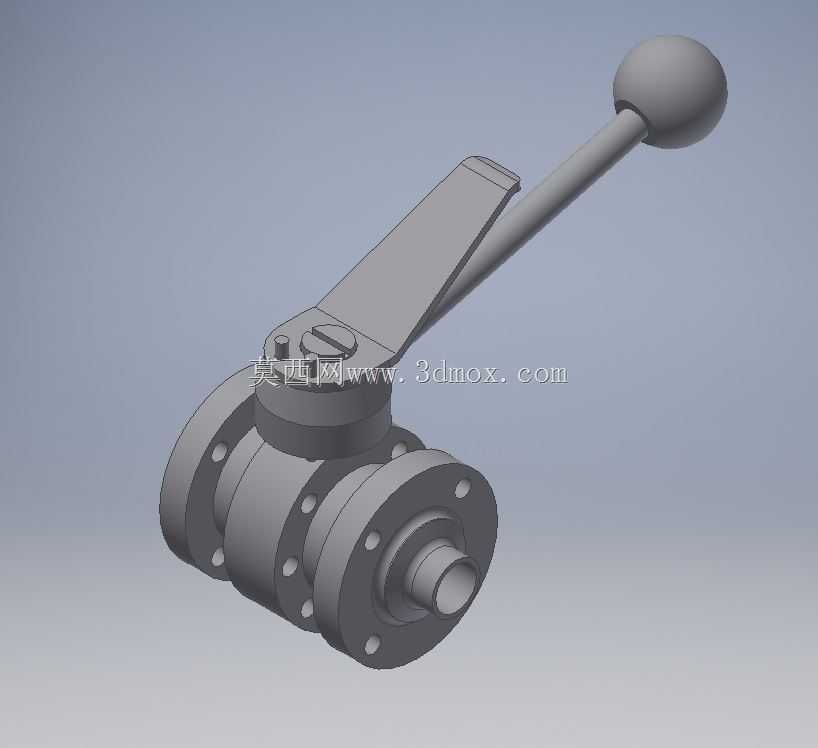

　　从结构设计逻辑来看，这款球阀采用法兰连接形式，相比螺纹连接的同规格阀门，法兰连接的密封可靠性更高，在存在轻微振动的管路场景中也不容易出现连接松动泄漏的问题，安装时只需要匹配对应压力等级的法兰垫片，对齐螺栓孔均匀锁紧即可完成固定，后期维护拆卸也不需要转动整段管路，对安装空间的容错率更高。阀体采用一体式中腔结构，减少了额外的密封结合面，从结构上降低了外泄漏的风险，球体与阀座的密封副采用硬密封适配结构，可兼容一定温度范围内的无颗粒流体输送，不会因为介质的轻微冲刷出现快速密封失效的问题。

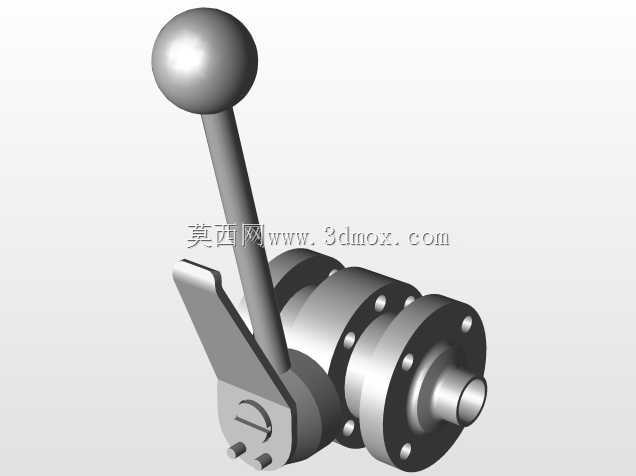

　　驱动部分采用带球形握柄的加长杠杆结构，杠杆力臂经过匹配设计，操作人员不需要借助额外的加力杆，仅靠手部力量就可以完成带压状态下的启闭操作，握柄的球形端头贴合手部握持轮廓，长时间操作也不容易出现手部硌伤的问题。手柄与阀杆的连接部位设置了防松定位结构，避免多次启闭后手柄与阀杆出现相对转动，导致状态指示错位。阀杆采用下装式结构，即使在阀杆密封件出现老化的情况下，介质压力也会将阀杆向上压紧，不会出现阀杆被介质压力顶出飞出的安全隐患。

　　从安装边界来看，这款阀门的法兰外径、螺栓孔分布间距、法兰厚度都严格匹配DN15公称通径对应的标准法兰尺寸，两端法兰的同轴度公差控制在安装允许范围内，不需要额外调整管路位置就可以完成对接。阀门整体的结构长度符合常规小通径球阀的安装尺寸要求，在预留的管路安装空间内可以直接替换同规格的其他手动阀件，不需要重新改动管路布局。阀门的顶部操作空间预留充足，手柄转动全程不会和周边的管路、支架发生干涉，即使在管路排布相对紧凑的设备内部，也可以顺利完成启闭操作。在实际选型应用中，这款阀门适合输送清水、轻质油品、压缩空气等洁净流体，全开状态下流道完全贯通，介质流动阻力极小，不会出现明显的压力损失，全关状态下密封性能可靠，可实现管路支路的完全截断，满足常规工业场景的流体通断控制需求。
