DN15气动隔膜式切断阀结构设计

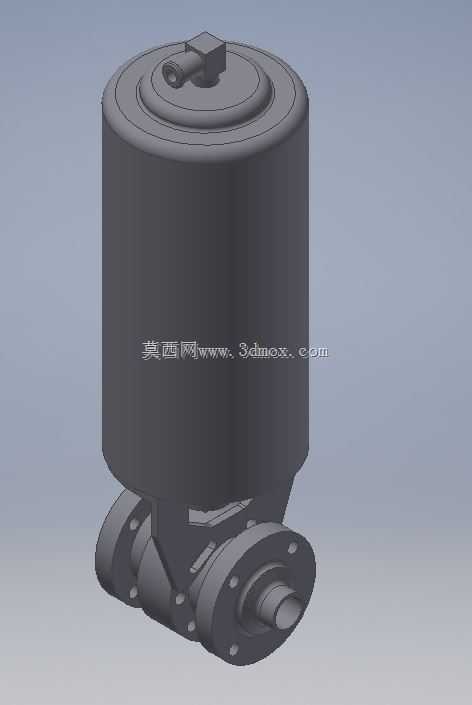

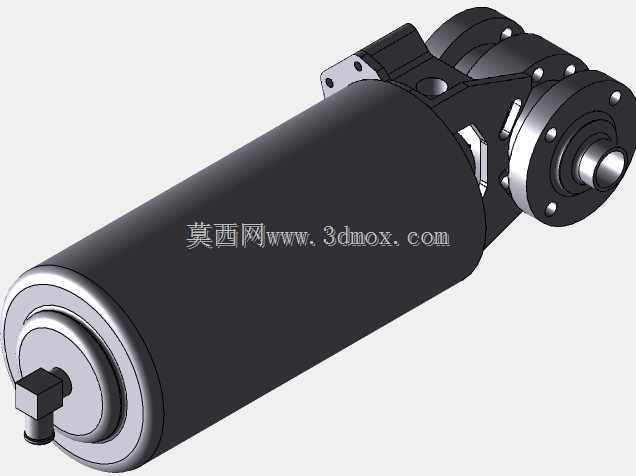

　　这款DN15规格的气动驱动阀门，主要适配小通径洁净流体管路的通断控制场景，在制药纯化水输送、实验室试剂管路、小型化工配料系统、食品级流体灌装线中应用较多，相比同口径手动阀，可接入PLC控制系统实现远程自动启闭，无需人工近距离操作，能适配自动化产线的节拍控制需求。从结构设计来看，上部的圆柱形腔体为气动执行机构容腔，内部集成复位弹簧与气动膜片，当控制气路通入额定压力的压缩空气时，膜片带动阀杆向下位移，挤压下部的隔膜件实现流道截断，失气状态下弹簧推动阀杆复位，流道自动导通，属于常通型气断式结构，故障失气时可保持管路导通状态，避免关键管路断流引发生产事故。下部的流道本体采用法兰连接结构，两端法兰的螺栓孔位按照小通径管路的通用安装标准排布，

　　安装时无需额外加工转接件，可直接对接同规格的管路法兰，法兰密封面的平面度在建模时做了公差约束，保证安装后密封垫片受压均匀，不会出现偏漏问题。整体外形的上部执行机构直径大于下部流道本体，安装时需要预留足够的上部操作空间，方便后期更换隔膜密封件以及气路接头的维护，阀杆与执行机构腔体之间设置了导向结构，避免长期往复动作出现阀杆偏磨，延长密封件的使用寿命。设计过程中重点考虑了隔膜的行程匹配，DN15通径对应的阀杆行程控制在合理范围内，既保证全开状态下流道无明显节流压损，又避免隔膜过度挤压产生永久变形，流道内部做了圆弧过渡处理，没有直角积料死角，适配需要定期CIP清洗的卫生级管路场景，不会残留介质引发交叉污染。

　　上部的气动接口设置在执行机构顶部侧面，采用标准小通径快插接口规格，可直接对接常用的6mm外径气动软管，气路布线时不会与上部的其他管路产生干涉。整体结构没有复杂的异形零件，除了隔膜密封件为非金属材质，其余金属结构件均可采用常规棒料或铸件加工，加工难度低，后期维护更换配件的成本较低，适合批量应用在多节点的流体控制管路上。
