DN125气动法兰式蝶阀结构设计

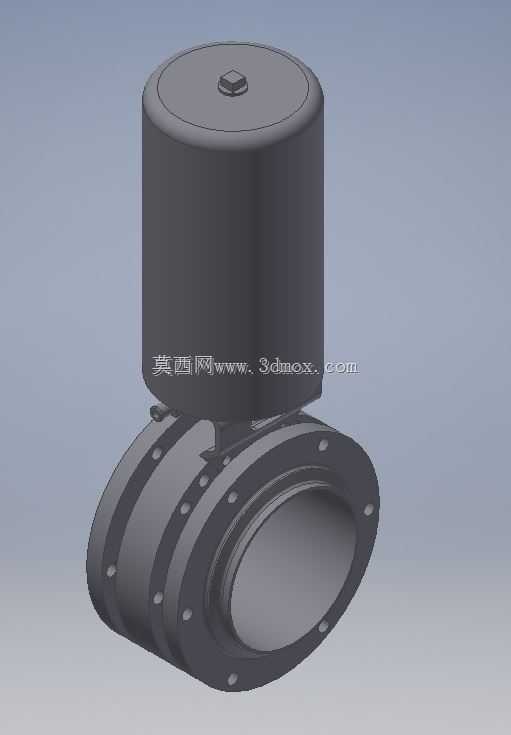

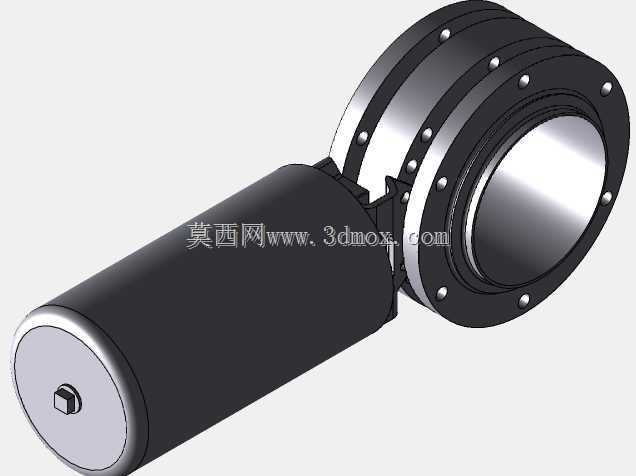

　　这款DN125规格的气动蝶阀，主要面向中低压工业流体管路的通断控制场景，常见于给排水管网、暖通空调循环水系统、轻工制程流体输送、环保水处理工段的管路上，用来替代手动阀实现远程自动控制，适配有气动气源的生产车间管路布局。从结构设计来看，上部的圆柱形气动执行机构和下部的蝶阀阀体采用直连式装配，执行器输出轴直接与阀板的驱动轴对接，省去了额外的连接支架与联轴器，既压缩了整体安装高度，也减少了传动环节的间隙，能提升阀板开关的位置精度，避免长期运行出现的开关到位偏差。阀体采用双法兰式连接结构，法兰盘上均匀布置螺栓过孔，安装时可直接与同通径的管路法兰配对，通过螺栓紧固实现密封连接，法兰密封面的平面度在建模时做了严格控制，避免安装后出现渗漏问题。

　　阀板采用偏心式密封结构设计，相比中线蝶阀，开启时阀板能更快脱离密封座，减少密封面的摩擦磨损，延长密封圈的使用寿命，同时降低阀门开关的气动驱动力需求，适配常规工厂0.4-0.6MPa的气源压力即可正常驱动。在安装边界上，这款阀门的法兰间距符合通用管路蝶阀的安装长度标准，不需要额外调整管路的预留间距，可直接替换同规格的手动蝶阀，改造升级时不需要改动原有管路布局，降低现场施工的工作量。上部执行器的顶部设置了行程指示端盖，可直观观察阀门的开关状态，同时端盖采用快拆结构，后期维护执行器内部的活塞、密封件时不需要整体拆卸执行器，可直接打开端盖完成检修作业。阀板的流道设计做了流线型优化，阀门全开状态下阀板与流道方向平行，

　　流阻系数远低于同通径的截止阀、闸阀，能减少管路输送过程中的压力损失，降低泵送系统的能耗。在建模过程中，对法兰螺栓孔的位置度、驱动轴与阀板的配合公差、执行器输出轴的同轴度都做了参数化约束，后续如果需要衍生其他压力等级或者同系列不同通径的型号，可直接通过修改参数快速调整模型，不需要重新搭建整体结构，能提升系列化产品的设计效率。这款阀门的密封座采用可更换结构设计，当密封件出现磨损导致渗漏时，不需要整体更换阀体，仅需拆开阀板压圈更换密封圈即可完成维修，能降低设备的后期运维成本。
