DN125手动杠杆式法兰蝶阀结构设计

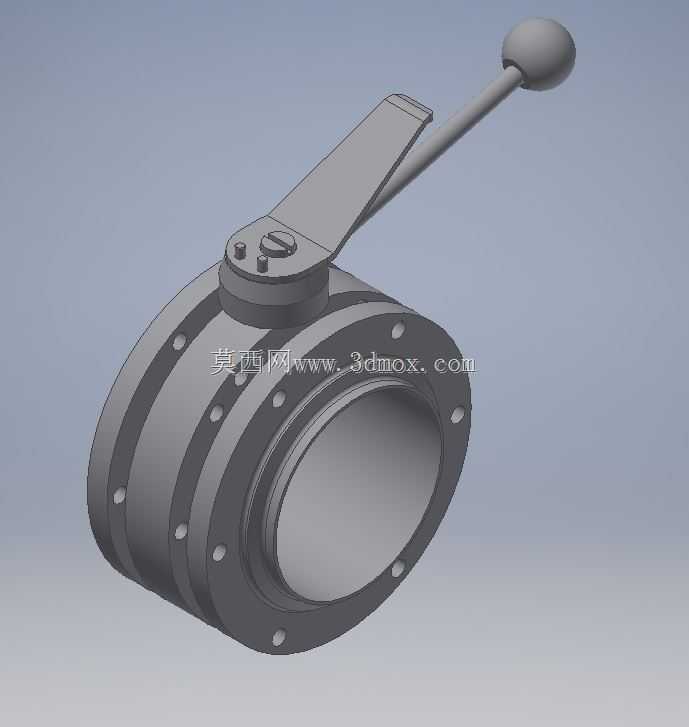

　　这款DN125规格的手动蝶阀，主要面向中低压流体输送管路的通断控制场景，常见于给排水管网、暖通循环系统、普通工业流体输送支线等不需要频繁调节开度的管段，相比同口径闸阀、截止阀，蝶阀的结构长度更短，安装占用的轴向空间更小，适合管路排布紧凑的现场工况。从结构设计来看，该阀门采用对夹式法兰连接结构，阀体两端带均布螺栓孔的法兰凸缘，安装时可直接与管路端的标准法兰配对，通过穿装螺栓完成紧固，密封面贴合后可耐受常规工况下的流体压力，不会出现渗漏问题。操作端采用带球形握柄的杠杆式操作结构，相比涡轮蜗杆式手动蝶阀，杠杆结构的开关行程更短，操作人员扳动握柄旋转90度即可完成全开到全关的动作，操作响应更快，适合需要快速切断管路的场景，

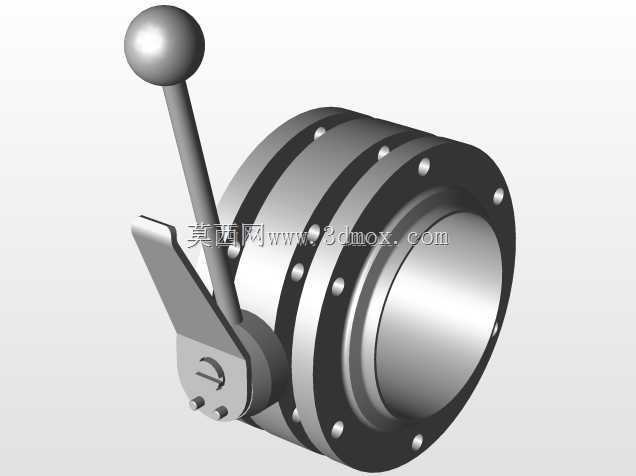

　　握柄末端的球形设计贴合手掌握持弧度，长时间操作也不会出现硌手的问题，操作力矩经过匹配设计，无需借助加力杆即可单人完成开关动作。阀板采用流线型圆弧结构，全开状态下阀板与管路轴线平行，流体通过时的阻力损失远小于同口径截止阀，不会造成明显的管路压降，适合大流量输送的管段使用。阀轴与阀体的连接部位设置有密封压盖，通过紧固压盖螺栓可调整密封填料的压紧度，长期使用出现微渗时无需拆解阀体即可完成密封维护，降低现场运维的工作量。从安装边界来看，该阀门的结构长度符合同口径蝶阀的通用安装尺寸，可直接替换同规格的老旧手动蝶阀，无需调整现有管路的法兰间距，阀体外部的操作手柄在全开状态下与管路轴线平行，全关状态下与管路轴线垂直，

　　安装时需要预留足够的手柄旋转空间，避免周边管路或支架阻挡手柄的转动行程。设计过程中对阀板的转动间隙做了限位设计，手柄转动到全开或全关位置时会被阀体上的限位块挡住，避免操作过度导致阀板密封面磨损，同时也能让操作人员直观判断阀门的开关状态，不需要额外加装阀位指示装置。阀体采用分体式组合结构，中间的阀座密封件可单独拆卸更换，当密封件出现磨损老化时，不需要整体更换阀门，仅需拆开阀体连接螺栓更换密封件即可，大幅降低设备的全生命周期使用成本。
