DN010气动隔膜式切断阀门结构

　　这款DN010规格的气动驱动阀门，主要面向小口径洁净流体管路的通断控制场景，常见于生物医药配液系统、小型化工试剂输送管线、实验室流体试验台、食品级饮品灌装支路等对管路介质洁净度、启闭响应速度有要求的工况中。从结构设计来看，上部的圆柱腔体为气动执行机构容腔，内部集成了活塞复位弹簧与气腔隔离结构，无需额外配置外置复位部件，依靠压缩空气驱动活塞下行带动阀杆动作，失气状态下可依靠内置弹簧自动复位至常闭状态，避免管路介质异常泄漏。下部的阀体采用法兰式连接结构，两端法兰的螺栓孔位按照小口径低压管路的通用安装间距设计，安装时无需额外加工转接法兰，可直接匹配同通径的管路法兰对接，法兰密封面采用平面结构，适配非金属软密封垫片，

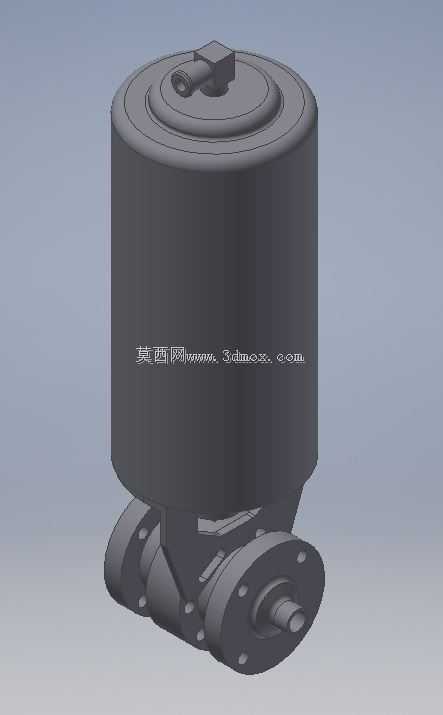

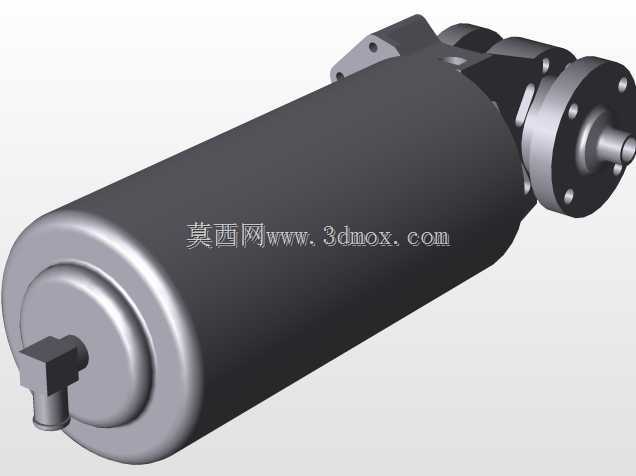

　　能够满足低压工况下的密封要求。执行机构与阀体之间采用支架式连接结构，预留了足够的阀杆行程空间，同时方便后期维护时更换阀杆密封件，无需将整个阀门从管路上拆下即可完成密封件的更换作业。整体外形为上部圆柱、下部双法兰流道的结构，上部执行机构的外径略大于下部阀体的通径尺寸，安装时需要预留执行机构周向的操作空间，避免相邻管路部件干涉气动接头的安装与后期的气源管路排布。流道部分采用直通式结构设计，介质流道内部无过多的凹凸死角，能够减少介质残留，适配需要定期管路灭菌、清洁的工况，避免介质积存滋生污染。阀杆与执行机构的连接部位设置了防尘密封结构，能够阻挡车间环境中的粉尘、水汽进入执行机构内部，延长活塞密封件的使用寿命，

　　适配多数工业车间的常规使用环境。在建模过程中，结构设计上充分考虑了气动执行件的行程匹配关系，阀杆的行程长度刚好满足阀门全开时的流道通径完全打开，不会出现截流导致的流阻增大问题，同时阀瓣与阀座的密封面采用平行贴合结构，关闭时的密封比压依靠气动推力与弹簧预紧力共同提供，能够满足低压管路的零泄漏要求。
