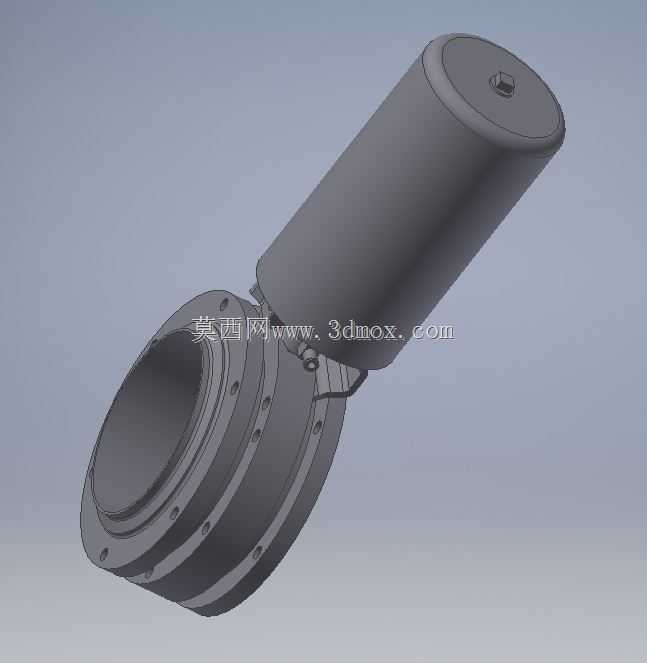

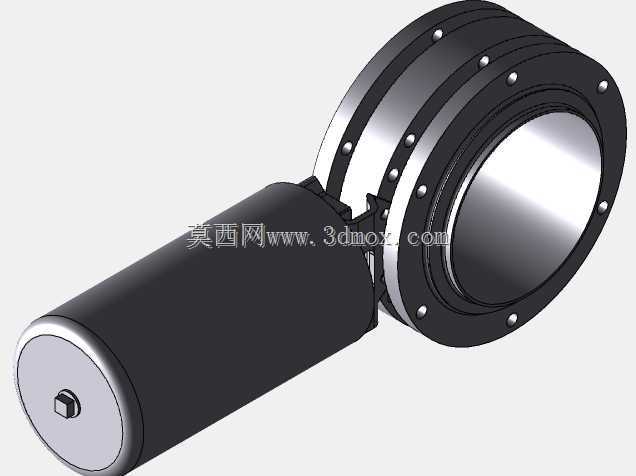

DN150气动驱动法兰式切断阀门结构

　　这款DN150规格的气动驱动阀门，主要面向大口径工业流体管路的通断控制场景，在市政给排水主管网、化工介质输送管线、暖通空调循环水系统、冶金行业冷却管路中都有广泛适配空间，相比同口径手动阀门，它能通过气动执行机构实现远程快速启闭，无需人员近距离操作，在高危介质输送、高空管路布设、需要联锁控制的自动化产线管路中优势明显。从结构设计来看，阀门采用法兰式连接端，法兰盘上均匀布设的螺栓孔完全匹配DN150公称通径对应的管路法兰安装标准，安装时只需对齐法兰密封面、加装对应压力等级的密封垫片后锁紧螺栓即可完成固定，不需要额外加工适配接口，能直接替换同规格的手动法兰阀门，降低管路改造的适配成本。上部的气动执行机构采用立式圆柱缸体结构，

　　缸体轴线与下部阀体流道轴线呈垂直布局，这种布局能最大化压缩阀门整体的横向安装空间，在管路排布密集的管廊、设备夹层等狭窄安装场景中，能减少相邻管路、设备的干涉风险。执行机构与阀体之间通过支架刚性连接，阀杆与执行器输出轴采用同轴直连结构，省去了传统连杆传动的间隙误差，启闭动作的响应速度更快，阀杆密封部位采用多层填料组合密封结构，能在额定工作压力下长期运行无外漏，适配水、压缩空气、低粘度油品等多种常规工业介质的输送控制。设计过程中充分考虑了安装边界的适配性，阀体下部法兰的密封面采用突面结构，能适配多数工业场景常用的非金属平垫片、缠绕式垫片，执行机构顶部预留的气源接口、阀位反馈安装位，能直接配套常规的气动三联件、阀位开关使用，

　　不需要额外定制转接配件。流道部分采用全通径设计，介质通过时的流阻系数远小于缩径阀门，在大流量输送场景下能有效降低管路的压损，减少输送过程中的动力损耗。执行机构的缸体采用封闭结构，能适配户外、多粉尘的工业安装环境，避免外界杂质进入气缸内部磨损活塞密封件，延长整体的使用寿命。在结构细节处理上，法兰盘的螺栓孔采用通孔设计，安装时螺栓可以从任意一侧穿入，适配不同方向的安装操作空间，阀体与执行器连接的支架部位预留了足够的扳手操作空间，后期维护更换密封填料时不需要拆卸整体阀门，就能完成填料的压紧或更换操作，降低后期运维的拆装工作量。
