DN80手动焊端蝶阀结构设计

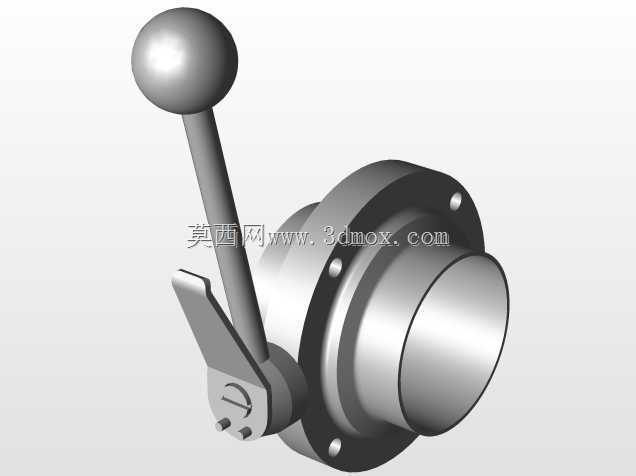

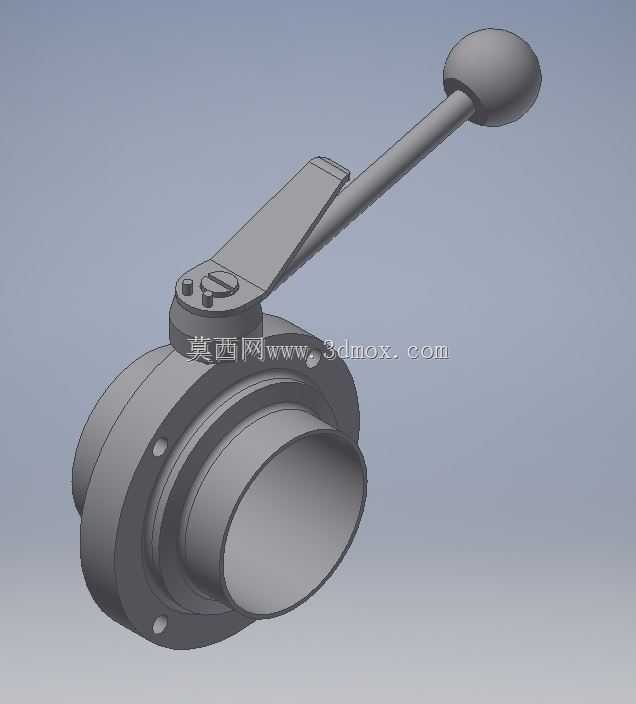

　　这款DN80规格的手动焊端蝶阀，主要应用在中小口径工业流体管路的通断与流量调节场景，常见于食品酿造、给排水、低压化工输送、暖通空调等对安装密封性有要求的管路系统中，焊接连接的形式能避免法兰连接的垫片渗漏隐患，适合长期固定安装、不频繁拆卸的管段使用。从结构设计来看，该阀门采用偏心蝶板结构，阀杆带动蝶板做90度回转即可完成全开全关动作，操作端设置带球头的加长手柄，一方面能通过杠杆力臂降低操作力矩，现场操作人员无需额外辅助工具即可完成启闭动作，另一方面球头设计贴合手部握持轮廓，长时间操作也不易产生硌手的疲劳感，手柄根部设置的档位定位结构，可以让蝶板稳定停留在任意开度位置，满足管路流量调节的实际需求。阀体采用直通式流道设计，

　　全开状态下蝶板与流道方向平行，介质流通阻力极小，不会造成明显的管路压损，适合输送水、油品、低压气体等多种洁净或低粘度介质。焊接端的结构尺寸匹配常规DN80无缝钢管的外径公差，安装时可直接与对应规格的管路进行对接焊接，无需额外配置配对法兰与密封垫片，能有效压缩管路安装的物料成本与施工周期，焊接部位预留了足够的焊接收缩余量，避免焊接热变形导致阀杆卡滞、蝶板密封面错位的问题。密封结构采用软质密封面贴合设计，蝶板边缘的密封件与阀座形成过盈配合，低压工况下能实现零泄漏截断，阀杆与阀体的配合部位设置了多级密封填料，既可以防止介质从阀杆处外渗，也能阻挡外部粉尘、水汽进入阀体内腔磨损配合面。整体结构没有冗余的复杂零件，

　　拆解维护时仅需拆除手柄端的压盖即可抽出阀杆更换密封件，后期运维难度较低，阀体外部的加强筋结构在保证整体刚性的前提下，尽可能压缩了阀体壁厚，控制了阀门整体重量，方便现场吊装与焊接对位。手柄的操作角度设置了清晰的开度标识，现场巡检人员可以直观判断阀门的当前启闭状态，避免误操作带来的生产安全隐患。
