DN80气动焊接端蝶阀结构三维设计

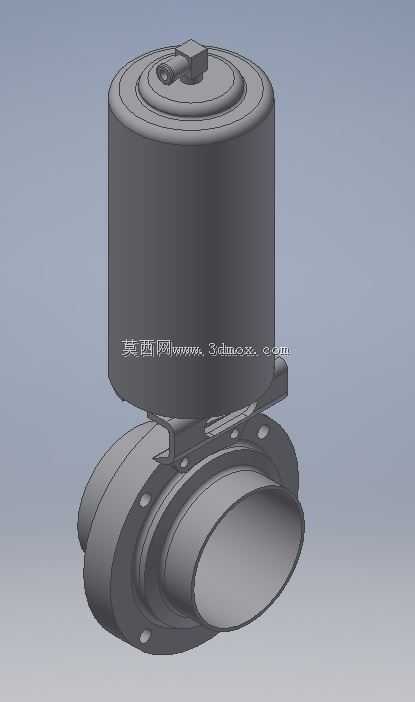

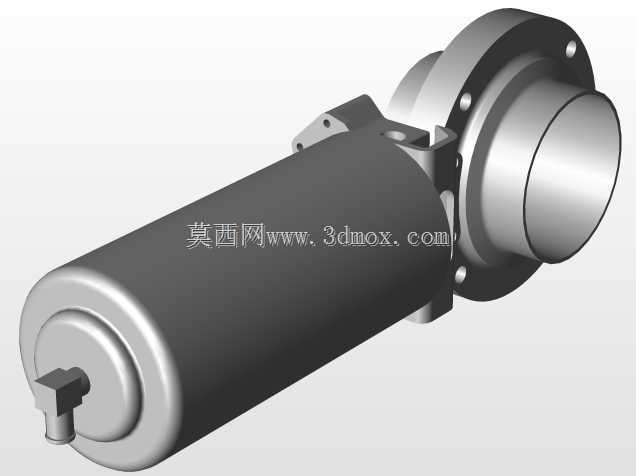

　　这款DN80规格的气动焊接端蝶阀，主要面向洁净流体管路、低压工况的流体通断控制场景，在食品加工管路、制药纯化水系统、中小型化工输送管线中应用广泛，相比法兰连接形式，焊接端结构能减少管路连接的泄漏点，适配对密封可靠性要求较高的焊接装配管路。从结构设计来看，上部的气动执行机构采用圆柱形缸体布局，执行器输出轴直接与下部蝶板的阀杆联动，省去了额外的传动转接结构，能缩短整体结构高度，减少安装时的竖向空间占用，执行器顶部的调节部件可用于微调阀门的启闭行程，避免蝶板与阀座出现过度挤压磨损的问题。下部阀体采用对夹焊接式结构，两端的焊接坡口可直接与同管径的无缝钢管对接焊合，安装时无需额外配置法兰垫片与紧固件，能降低管路装配的零件数量，

　　同时减少法兰连接带来的外泄漏风险。设计过程中重点考量了安装边界的适配性，阀体的焊接端外径与DN80标准钢管外径匹配，焊接时可直接对齐管口，无需额外的转接接头；执行器的外径尺寸控制在合理范围，相邻管路并行布置时不会出现结构干涉，阀杆的转动轴线与管路轴线垂直相交，保证蝶板启闭时的转动轨迹完全处于管路通径内部，不会出现卡滞。功能层面，气动驱动的形式可适配自动化控制系统的远程启闭需求，相比手动蝶阀，能实现管路流体的快速通断，响应速度可满足常规工况的联锁控制要求；蝶板的密封面采用圆弧过渡结构，启闭过程中对阀座的磨损更小，能提升长期使用的密封寿命。建模时对焊接端的坡口角度、阀杆与执行器的配合公差、蝶板的转动避让间隙都做了精准还原，

　　可直接用于管路布置的干涉校验、阀门安装支架的配套设计，也能作为同类型阀门改型设计的结构参考，帮助设计人员快速完成管路系统的三维布局，减少前期方案设计时的建模工作量。在实际选型应用中，这类焊接端气动蝶阀通常用于不需要经常拆卸的管路段，相比法兰连接形式，整体结构更紧凑，重量也更轻，能降低管路系统的整体载荷，尤其适用于高空布置的管路、对设备重量有严格要求的移动式流体设备中。
