DN65手动焊接式蝶阀结构设计

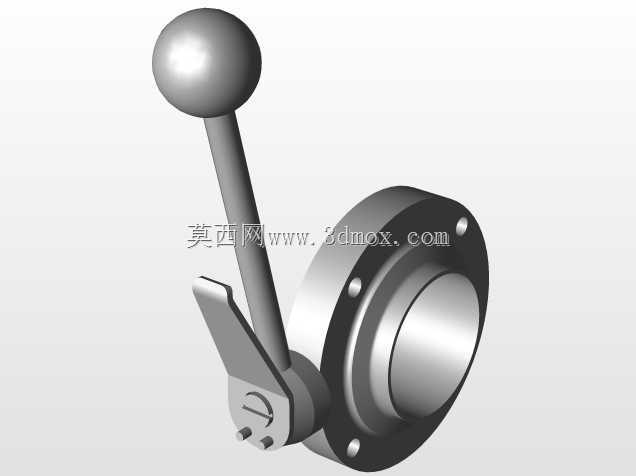

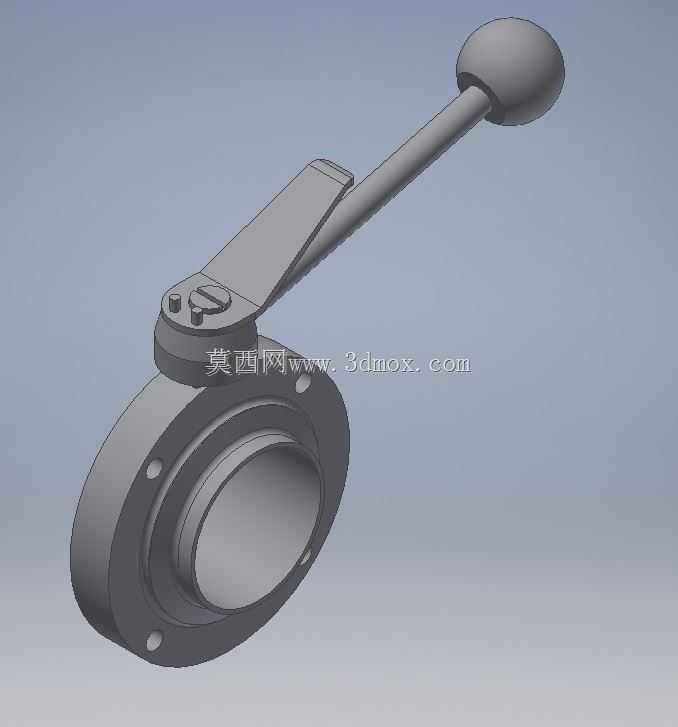

　　这款DN65规格的手动焊接端蝶阀，主要应用在中小口径工业流体管路的通断控制场景，常见于给排水管网、暖通循环系统、低压气体输送管线以及小型化工制程管路中，适配公称通径65mm的焊接连接管路，相比法兰连接形式，焊接端结构在安装完成后无额外密封接点，能有效降低管路长期运行中的泄漏风险，尤其适合管线布设后极少拆卸的固定工况。从结构设计来看，该蝶阀采用偏心蝶板结构，阀杆带动圆形蝶板绕固定轴线做90度回转实现启闭，手动操作端采用带球形握柄的加长杠杆结构，操作时力臂长度经过匹配计算，操作人员无需借助额外加力杆即可完成额定压力下的启闭动作，球形握柄的曲面设计贴合手部握持轮廓，长时间操作也不易产生硌手的疲劳感，手柄根部设置有限位结构，

　　可精准卡定全开与全关位置，避免操作过位导致阀杆密封件磨损。阀体采用对夹式焊接端结构，两端焊接端面的加工精度直接决定现场安装的焊接质量，建模时严格控制焊接端的坡口角度、端面平面度以及与阀座轴线的同轴度公差，确保现场组对时能与对应规格的管道实现无缝对接，不会出现错边导致的焊接应力集中。蝶板的密封面采用堆焊硬质合金的结构设计，密封面的锥度与阀座密封圈的压缩量经过反复校核，在全关位置时蝶板密封面与阀座形成均匀的面接触密封，不会出现局部压合过紧导致启闭扭矩过大，或是局部压合不足导致密封失效的问题。阀杆与阀体之间采用多层填料密封结构，填料压盖的压紧力可通过螺栓进行微调，在长期运行出现微量渗漏时，无需拆解阀体即可在线压紧填料消除泄漏点，

　　大幅降低后期运维的工作量。安装边界方面，该蝶阀的结构长度远小于同规格闸阀、截止阀，整体占用的管线轴向空间十分紧凑，在管路排布空间受限的场景下优势明显，手动操作端的手柄回转半径经过优化，在全开状态下手柄不会与相邻管路、支架发生干涉，现场安装时无需额外预留过大的操作空间，阀体上的安装定位标记可帮助施工人员快速确认蝶板的启闭方向，避免安装方向错误导致操作受阻。从实际使用角度出发，这款蝶阀的流道设计采用流线型过渡结构，蝶板在全开状态下与管路轴线平行，介质流经时的流阻系数远低于同口径截止阀，能有效降低管路输送过程中的压力损失，减少泵送设备的能耗，适合对管路压损有严格要求的循环水系统、通风系统使用。建模过程中对所有运动部件的配合间隙做了精准还原，包括阀杆与轴套的配合公差、蝶板与阀座的接触间隙、手柄限位块的卡合间隙，完全匹配实际加工的装配要求，可直接用于生产出图、装配干涉校验以及管路系统的整体排布仿真。
