DN50气动焊接式蝶阀结构设计

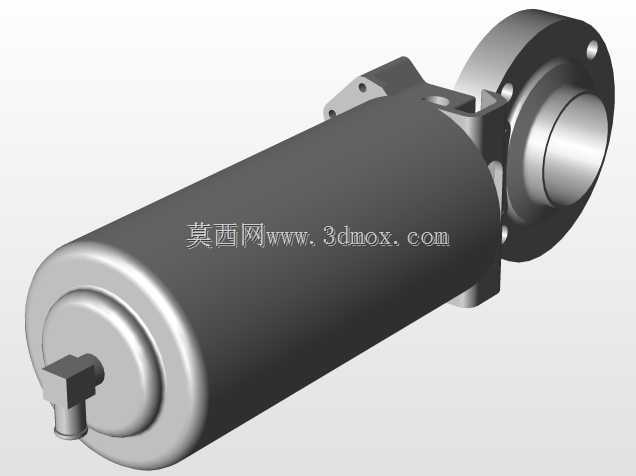

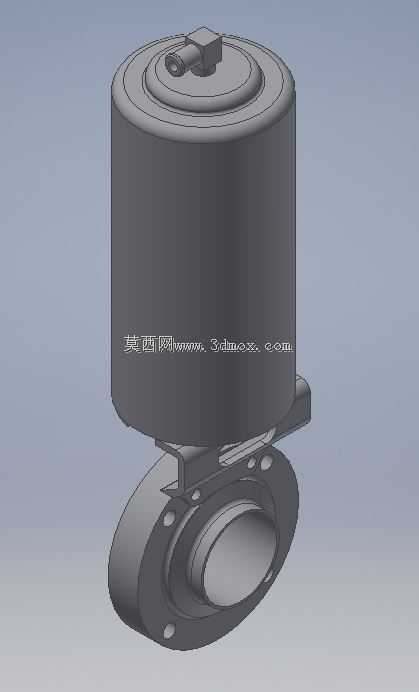

　　这款DN50规格的气动焊接端蝶阀，主要面向洁净流体管路、中低压工业输送场景设计，常见应用在食品加工管路、化工介质输送支线、暖通循环水系统的通断控制环节，相比法兰连接款式，焊接端结构能有效减少管路连接点的泄漏风险，适合对密封可靠性要求较高、后期极少拆卸的固定管路布局。从结构设计逻辑来看，上部的气动执行机构采用圆柱形封闭式壳体，能适配多粉尘、轻度潮湿的车间安装环境，执行机构输出轴直接与下部蝶板的阀杆联动，取消了额外的传动转接结构，既压缩了整体安装高度，也减少了传动环节的间隙带来的启闭滞后问题。下部的蝶阀本体采用对夹焊接式结构，两端的连接端面预留了标准焊接坡口，安装时可直接与同通径的无缝钢管组对焊接，无需额外配置法兰片与密封垫片，

　　能有效降低管路系统的整体重量与材料成本。设计过程中重点考量了安装边界的适配性，执行机构的外径控制在120mm以内，阀组整体垂直高度不超过210mm，蝶板全开时流道完全贯通，流阻系数远小于同通径的截止阀，不会对管路内的介质输送造成额外的压损。阀板与阀座的配合面采用偏心密封结构，启闭过程中阀板与密封座无持续摩擦，能大幅延长密封件的使用寿命，日常维护时仅需拆开执行机构与阀体的连接螺栓，即可更换内部密封件，无需将整个阀体从管路上切割拆除。在执行机构的选型匹配上，采用单作用弹簧复位结构，当气源切断时阀板可自动复位至常闭状态，能在突发停机、气源故障的场景下自动切断管路，避免介质泄漏造成的生产事故或安全隐患。建模过程中对所有配合面做了公差匹配，

　　阀杆与阀体的配合部位预留了密封件安装槽，可适配O型圈或填料密封两种形式，满足不同温度、不同压力等级的介质输送需求，整体结构无冗余设计，所有零部件均采用行业通用规格，后期替换配件无需单独开模定制，能有效降低设备的后期运维成本。
