DN40气动焊接端蝶阀结构设计

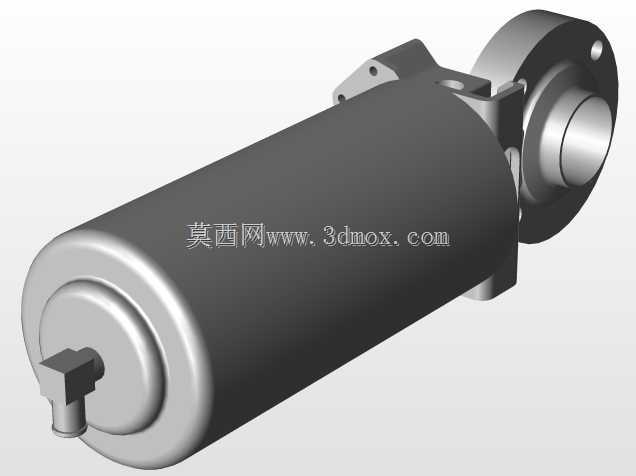

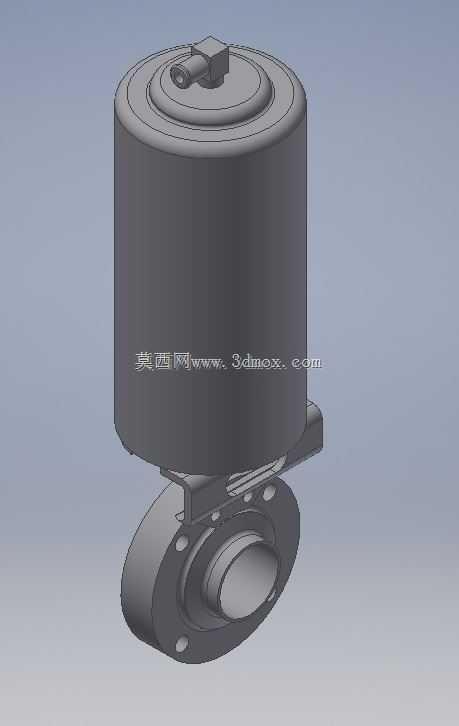

　　这款DN40规格的气动焊接端蝶阀，主要面向洁净流体输送、低压工况管路的通断控制场景，在食品加工管线、中小型化工配料管路、纯水输送系统中都有广泛适配性，相比法兰连接款式，焊接端结构能减少管路连接的密封点，降低长期运行中介质渗漏的风险，尤其适合管路安装后极少拆卸的固定工位。从结构设计来看，上部的圆柱型气动执行器采用直装式布局，执行器输出轴直接与阀瓣驱动轴连接，省去了中间支架与联轴器的冗余结构，整体轴向尺寸更紧凑，能适配安装空间局促的管廊、设备夹层等布设场景。执行器外壳做了圆弧过渡的封闭设计，可阻挡日常生产中的粉尘、飞溅液滴侵入内部驱动结构，适配多数常规工业车间的环境防护需求。下部的阀体采用对夹焊接式结构，

　　两端焊接端的坡口尺寸匹配常规DN40无缝钢管的焊接标准，安装时可直接与管路焊接固定，无需额外配置法兰片与密封垫片，能有效压缩管路安装的物料成本与施工周期。阀瓣采用偏心密封结构设计，开启时阀瓣能快速脱离密封面，减少密封面的摩擦损耗，提升阀门的循环使用寿命，全开工位时阀瓣与管路轴线平行，流道通畅无明显阻流结构，介质流经时的压力损失远小于同口径截止阀，适合对管路压损有严格控制的流体输送系统。设计过程中重点校核了执行器与阀体的连接同轴度，避免驱动轴长期承受径向偏载导致的密封件磨损、卡滞问题；驱动轴与阀体接触位置设置了多层轴封结构，可防止管路内介质顺着轴间隙渗入上部执行器腔室。安装边界方面，阀门整体径向最大尺寸不超过同口径法兰的外径范围，

　　轴向安装预留长度远小于同口径法兰连接蝶阀，焊接作业时可提前将执行器部分做隔热遮挡，避免焊接高温传导至执行器内部损坏密封件与驱动组件。日常运维中，该结构无需频繁拆解连接螺栓，仅需定期检查轴封位置的泄漏情况、校验执行器的开关行程即可满足长期稳定运行的要求，在中小口径固定管路的流体控制场景中，能兼顾安装便捷性与运行可靠性。
