DN40手动焊接式蝶阀结构设计

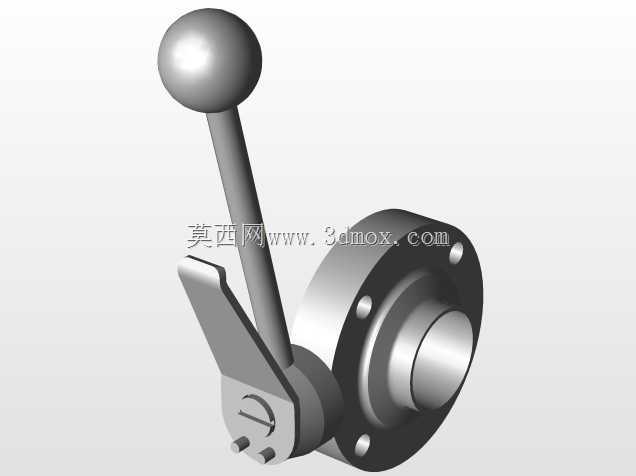

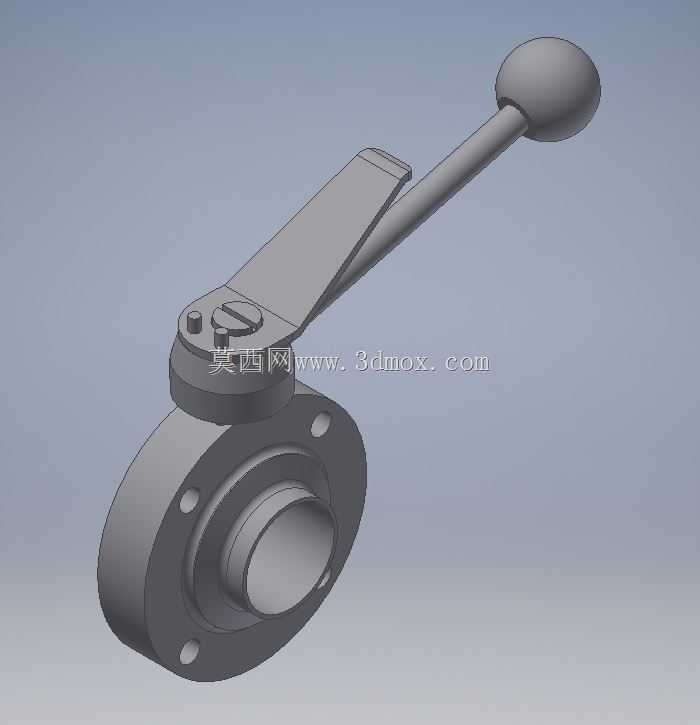

　　这款DN40规格的手动焊接端蝶阀，主要应用在中小口径低压流体输送管路中，常见于暖通给排水、小型化工支路、普通工业气体输送等场景，作为管路通断与流量调节的核心控制部件，依靠手动操作即可完成启闭动作，无需额外配置气动、电动执行机构，适配无外接动力源的简易管路系统，后期维护成本低，操作门槛低，现场巡检人员经过简单培训即可完成操作。从结构设计来看，整体采用对夹焊接式连接结构，阀体两端的法兰盘预留均匀分布的螺栓过孔，安装时可直接与对应规格的管路法兰配对，通过螺栓锁紧完成固定，焊接端的结构设计可适配现场焊接固定的安装需求，相比法兰活接结构，焊接连接的密封可靠性更高，在低压无频繁拆卸需求的管路段，可有效降低介质泄漏风险。阀体采用回转式蝶板结构，

　　蝶板与阀杆采用刚性连接，阀杆延伸段连接带球形握柄的操作手柄，手柄根部设置定位卡槽，可配合阀体上的限位结构实现不同开度的锁定，避免管路介质压力波动导致阀板自行回转，保证开度调节的稳定性。设计过程中优先考虑操作力矩的平衡，球形握柄的力臂长度经过反复校核，在保证密封面比压足够的前提下，尽可能降低手动操作的力矩，单人无需借助加力杆即可完成全行程启闭，手柄末端的球形端头做了圆滑过渡处理，避免操作过程中剐蹭操作人员手部。安装边界方面，这款蝶阀的整体轴向长度较短，相比同规格闸阀、截止阀可节省更多管路安装空间，尤其适配管路排布紧凑的设备内部集成场景，阀体的外轮廓无突出的尖锐结构，周边预留的操作空间仅需满足手柄90度回转的行程需求即可，

　　无需预留过大的检修操作空间。蝶板的密封面采用贴合式密封结构，关闭时蝶板回转至与管路轴线垂直位置，密封面与阀体密封圈完全贴合，可满足低压工况下的密封要求，阀杆与阀体的配合部位设置密封填料结构，可避免介质沿阀杆间隙向外渗漏，长期使用后仅需更换填料即可恢复密封性能，无需整体拆解阀体。在实际选型应用中，这款蝶阀适配公称通径40mm的管路，可输送水、低压气体、无强腐蚀性的常规流体，操作时仅需扳动手柄完成90度回转即可实现全开到全关的动作，手柄的指向可直观反馈阀板的开度状态，当手柄与管路轴线平行时阀门为全开状态，垂直时为全关状态，倾斜状态可对应不同的流量调节区间，现场无需额外加装开度指示装置即可快速判断阀门工作状态。
