DN80口径手动杠杆式蝶阀结构设计

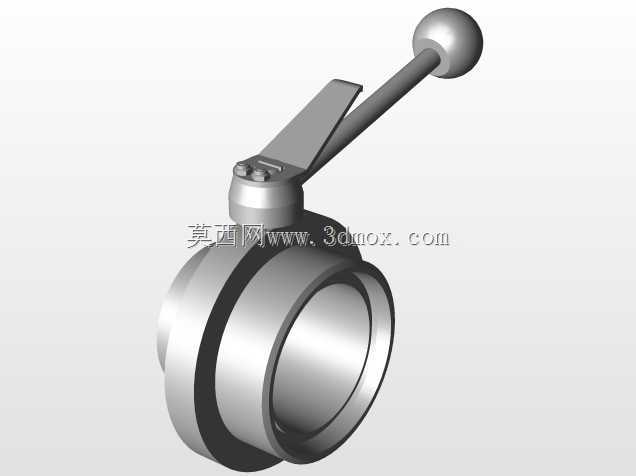

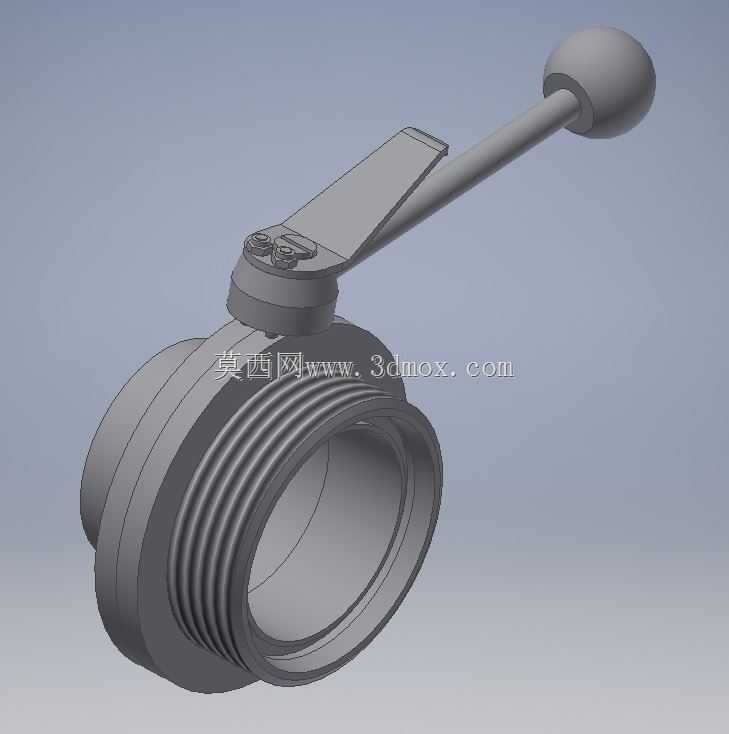

　　这款DN80口径的手动阀门，核心适配公称通径80mm的工业流体管路，在给排水、暖通循环、低压流体输送、小型化工配料管路等场景中应用广泛，主要承担管路通断控制、小范围流量调节的功能，无需外接动力源，完全依靠人工操作即可完成启闭动作，适合无供电配套、操作频次不高的管路节点使用。从结构设计来看，整体采用对夹式安装形态，阀体两端预留适配标准管路法兰的安装位，安装时只需将阀体夹在两片配对法兰之间，穿入螺栓紧固即可完成固定，相比法兰式阀体重量更轻，安装占用的轴向空间更小，能有效压缩管路排布的空间余量，适配空间局促的管廊、设备夹层内的管路布设需求。操作端采用带球形握头的杠杆式手柄，手柄长度经过力矩匹配设计，操作人员握持球形端头扳动手柄时，

　　无需借助额外加力杆即可克服密封面的摩擦阻力完成启闭，手柄转动角度对应阀板的开合角度，90度行程即可实现全开到全关的状态切换，手柄上可配套加装开度标识件，方便操作人员直观判断当前阀门的开合程度，避免误操作。阀体内部的阀板采用偏心密封结构设计，启闭过程中阀板密封面与阀体密封圈的接触行程更短，能有效减少密封件的磨损量，延长密封组件的使用寿命，阀板的过流面做了圆弧过渡处理，全开状态下流体通过的阻力系数更低，能减少管路的压损，降低流体输送过程中的动力损耗。从安装边界来看，阀体的径向轮廓完全适配DN80标准法兰的螺栓孔分布范围，安装时不会与法兰螺栓产生干涉，手柄的转动行程范围内预留了足够的操作空间，安装完成后手柄活动区域不会被周边管路、

　　结构件遮挡，操作人员站在管路侧面即可完成操作，无需额外预留过大的操作工位。整体结构没有复杂的传动组件，零部件数量少，日常维护时只需定期检查密封件的老化情况、手柄连接销轴的磨损情况即可，维护成本低，适合长期在常压、常温的流体管路中稳定工作，建模过程中对各配合面的公差做了匹配预留，密封槽的尺寸、阀板与阀轴的配合间隙都按照实际加工装配的要求做了参数化设定，可直接用于指导生产加工前的结构校核、安装干涉模拟，也可作为管路系统三维排布时的标准件模型调用，提前验证管路布设时的安装空间是否充足，避免现场安装时出现尺寸冲突。
