DN80气动驱动阀门结构设计

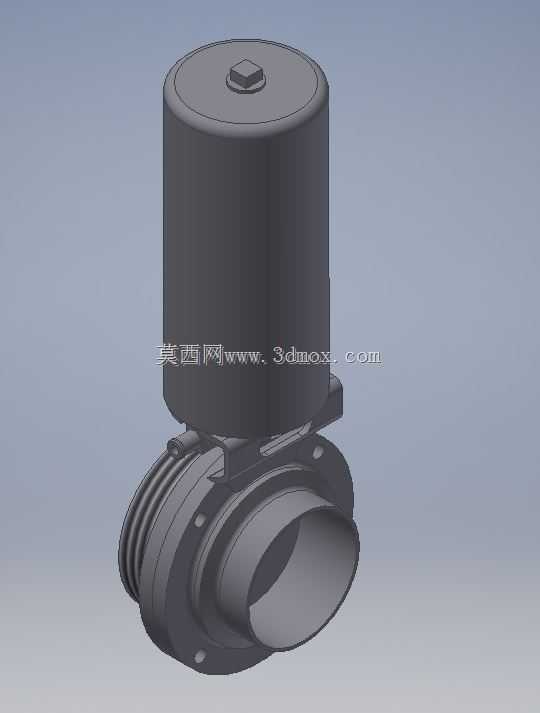

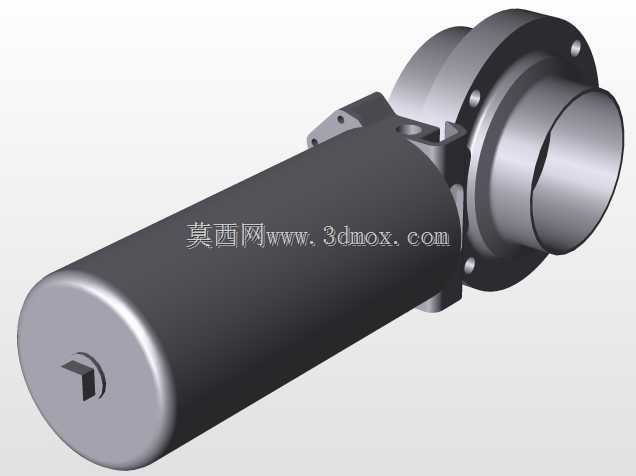

　　这款DN80规格的气动驱动阀门，主要适配公称通径80mm的工业流体管路，在市政给排水、化工介质输送、暖通循环系统、轻工生产管线中都有广泛的应用场景，核心作用是依托气动执行机构的快速响应特性，完成管路内流体的通断控制，相比手动阀门可实现远程信号触发启闭，适配自动化产线的无人值守控制需求。从结构设计逻辑来看，上部的圆柱形气动执行腔体采用一体化封闭结构，顶部设置的内六角结构用于执行机构内部组件的装配锁紧与后期维护拆解，腔体与下部阀体的连接采用支架式过渡结构，既可以预留执行机构输出轴的运动空间，也能避免管路流体温度直接传导至气动密封组件，延长密封件的使用寿命。下部阀体采用法兰式连接结构，端面上预留的螺栓孔位匹配DN80标准法兰的安装孔距，

　　安装时可直接与同规格管路法兰对接，密封面的平整度设计满足常规中低压管路的密封要求，无需额外定制转接件即可完成现场装配。流道部分采用直通式设计，介质流通时的流阻更小，不会出现介质滞留的问题，适配水、压缩空气、低粘度油品等多种常规流体介质的输送控制。设计过程中重点考量了安装边界的适配性，执行机构的外径尺寸控制在合理范围内，不会出现相邻管路安装干涉的问题，整体高度满足常规工业管线的安装空间要求，侧面的接线/接气接口预留了足够的操作空间，现场布设气动管线时无需额外调整管路走向。阀体与执行机构的连接部位设置了定位止口，装配时可快速完成同轴度对位，避免输出轴与阀杆出现偏心磨损，长期往复启闭也能保证动作的稳定性，不会出现卡滞、内漏的问题。从实际使用的角度出发，这款阀门的结构拆解难度低，后期更换密封件、维护执行组件时无需将整个阀体从管路上拆下，仅需拆解上部连接螺栓即可完成核心部件的维保，能有效降低产线停机维护的时间成本。
