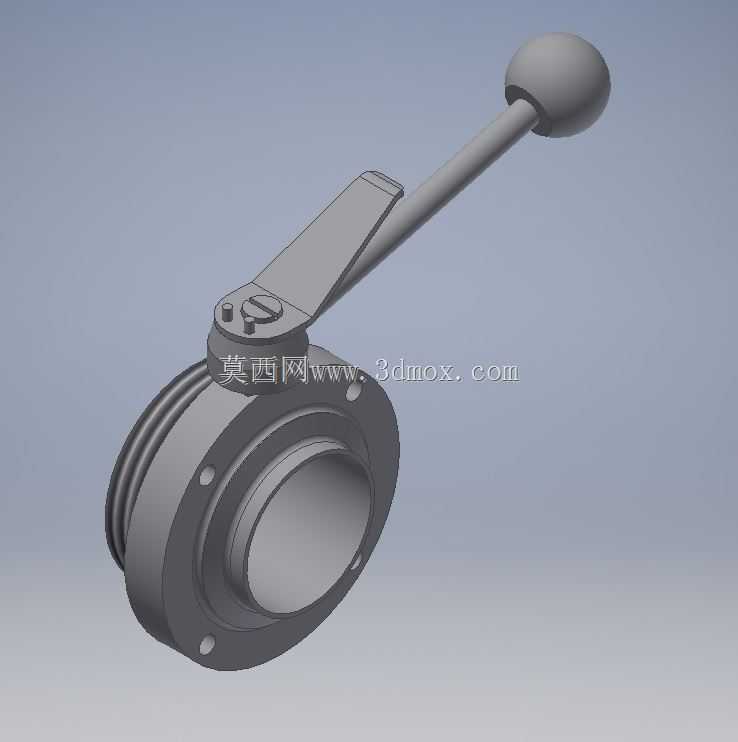

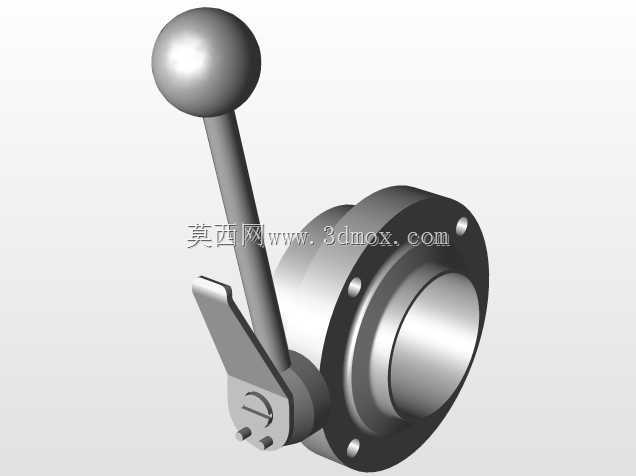

DN65手动杠杆式蝶阀结构设计

　　这款手动操作的蝶阀主要适配公称通径65mm的工业管路系统，在给排水、暖通循环、低压流体输送、小型化工物料输送等场景中承担通断与流量调节职能，日常工况下无需额外动力源，依靠操作人员扳动手柄即可完成启闭动作，适合无气源、电源配套的分散管路节点使用。从结构设计来看，该阀采用对夹式法兰安装结构，阀体周向均布的螺栓孔可直接匹配同通径管路法兰的安装孔位，安装时无需额外焊接转接件，仅需在两侧管路法兰间穿入紧固螺栓即可完成固定，整体轴向安装尺寸紧凑，能有效节省管路排布的空间占用，尤其适合空间局促的管廊、设备夹层内的管路布设。操作端采用加长杠杆式手柄，手柄末端设置球形握持端，操作时可借助杠杆力臂降低启闭所需的操作力矩，即便阀板两侧存在一定压差，

　　操作人员也可轻松完成扳动操作；手柄与阀杆连接位置设置定位压块，可在阀板全开、全关位置实现锁止，避免管路振动导致手柄移位引发的误动作。阀板采用偏心密封结构设计，启闭过程中阀板与密封座的接触面积随行程变化逐步贴合，可有效降低密封面的磨损速率，相比中线蝶阀具备更长的密封使用寿命，在低压工况下可实现零泄漏截断。建模过程中对安装边界做了充分校核，阀体的外轮廓尺寸、螺栓孔中心距、手柄转动的空间扫掠范围均按照常规工业管路安装规范设定，安装后手柄操作不会与周边管路、支架产生运动干涉，阀杆与阀体配合位置预留了密封件安装槽位，可适配丁腈橡胶、氟橡胶等不同材质的密封圈，满足不同温度、不同腐蚀特性流体的输送需求。该阀的流道设计采用流线型过渡结构，

　　阀板全开时流道阻力系数远低于同通径的截止阀，流体通过时的压损更小，可有效降低管路输送过程中的动力损耗，适合长期处于全开状态、仅在检修时做截断使用的管路节点，也可通过手柄停留不同角度实现管路流量的线性调节，适配不同工况下的流量控制需求。
