DN50气动蝶阀工业管路控制结构

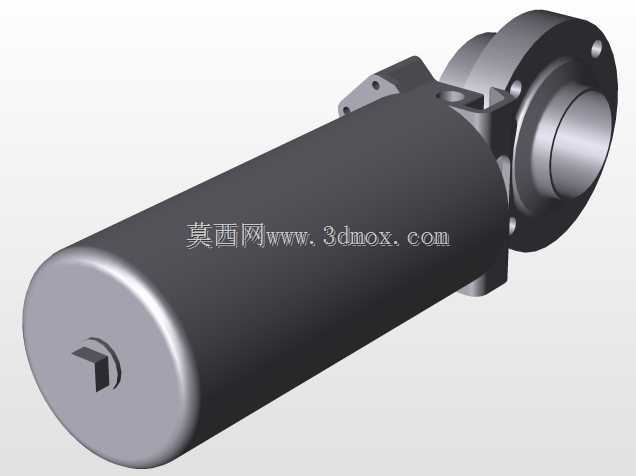

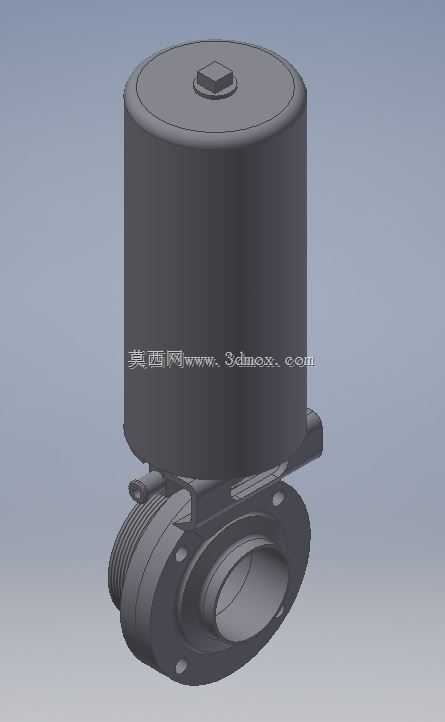

　　这款DN50规格的气动蝶阀，核心适配公称通径50mm的工业流体管路，在给排水、轻工制程、化工辅助管路、暖通循环水系统中都有广泛应用场景，主要承担管路通断切换、介质流量调节的功能，相比手动蝶阀，它可接入气动控制系统实现远程启闭，适配自动化产线的流体控制需求，无需人工近距离操作，在有腐蚀性介质、安装位置狭窄、操作频次较高的管段中优势明显。从结构设计来看，上部的圆柱形气动执行器采用单作用或双作用的活塞驱动逻辑，顶部的方形调节端可用于手动应急操作，当气源出现故障时，能够通过配套工具转动该端实现阀门的应急启闭，避免管路失控。执行器与下部阀体的连接支架做了加高避让设计，预留了足够的安装操作空间，不会与阀体法兰的安装螺栓产生干涉。

　　下部的蝶阀阀体采用对夹式法兰连接结构，一侧带有外螺纹衔接端，可适配不同的管路连接形式，法兰盘上的安装孔位严格匹配DN50公称压力对应的标准孔距，安装时无需额外加工适配，阀体流道采用中线式蝶板设计，蝶板转动行程为90度，全开状态下流道阻力小，介质压损低，关闭状态下密封面贴合均匀，可满足常规工况下的密封要求。设计过程中，执行器的输出扭矩做了冗余匹配，可覆盖阀座摩擦、介质压差带来的阻力，避免出现启闭卡滞的问题，整体外形的安装边界充分考虑了管排密集场景的安装需求，执行器的外径控制在合理范围，相邻管路安装时不会出现部件碰撞，阀体底部的密封结构采用嵌入式安装，更换密封件时无需将整个阀门从管路上拆下，降低后期维护的工作量。蝶板与阀杆的连接采用无销结构，避免了销钉部位的介质冲刷腐蚀，提升长期使用的可靠性，执行器的进气接口设置在侧部，接气管路时可顺着管路走向排布，不会出现气管弯折影响供气的问题。
