DN32气动驱动式工业控制阀门结构

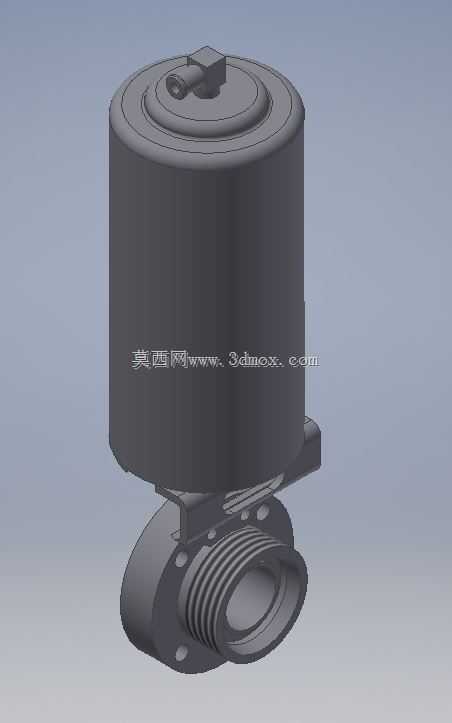

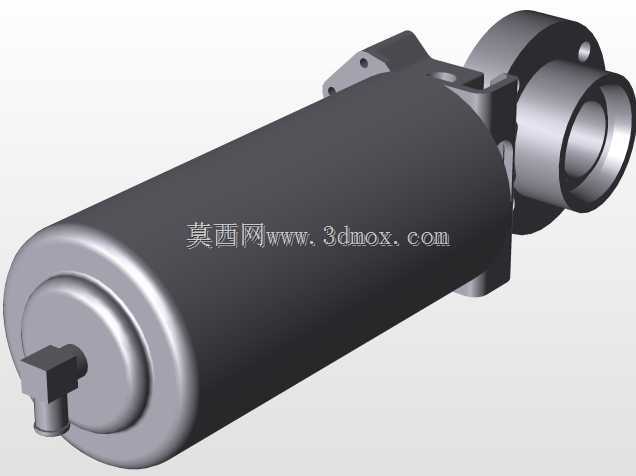

　　这款DN32规格的气动阀门，主要面向中小口径工业流体管路的通断控制场景，在化工配料支路、小型水处理单元、食品灌装管路、压缩空气分支管网这类需要快速启闭的工位上适配性极强，相比手动阀无需人员近距离操作，相比电磁阀能适配更高的压差工况，执行机构输出扭矩足够应对常规粘度流体的截断需求。从结构设计来看，上部的圆柱型气动执行器采用单作用弹簧复位结构，失气状态下可自动复位到安全工位，避免管路介质失控泄漏，执行器顶部的手动应急旋钮可在气源故障时临时操作阀门启闭，满足现场应急处置的需求。下部的阀体采用法兰夹装式连接结构，两端的法兰密封面直接对接同通径的管路法兰，无需额外焊接适配接头，安装时只需对齐法兰孔位穿入螺栓紧固即可，整体安装边界紧凑，

　　执行器外径小于两倍管路通径，不会在密集排布的管廊中占用过多横向空间，垂直方向的总高度适配常规支管的安装净空要求，不会出现和周边管线、支架干涉的问题。流道部分采用直通式结构，介质流经时的压损远小于角通式阀门，内部的密封副采用软质密封材质，截断状态下的泄漏等级满足常规工业管路的密封要求，阀杆和执行器的连接部位采用防转结构，避免启闭过程中阀杆跟转磨损密封件。建模过程中对执行器的腔体壁厚、法兰螺栓孔的位置度、密封槽的尺寸公差都做了对应还原，可直接用于管路排布的干涉校验、阀门选型的装配模拟，也能作为同类型气动阀改型设计的基础参考，在做设备三维布局时，可直接导入装配体匹配管路接口位置，验证安装操作空间是否满足扳手操作、气源接头安装的预留需求，避免现场安装时出现空间不足无法装配的问题。
