DN40气动驱动蝶阀结构三维设计

项目分类:阀门 发布时间:2021-12-04 ID:430474
  • DN40气动驱动蝶阀结构三维设计
  • DN40气动驱动蝶阀结构三维设计

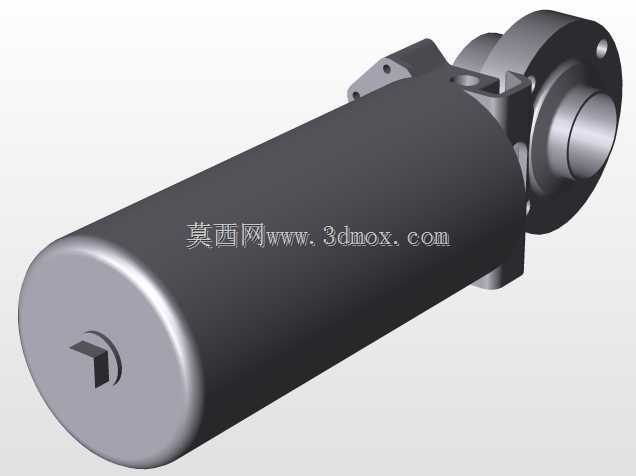

  这款DN40规格的气动蝶阀,在中小口径流体管路系统里应用场景十分广泛,常见于净水处理支管、化工配料管线、暖通空调循环水支路、小型气动输送系统的通断与流量调节环节,相比手动蝶阀,它能接入气动控制系统实现远程启闭,适配自动化产线的程控需求,不需要操作人员近距离手动操作,在有腐蚀性介质、安装位置狭窄或者高空布设的管路上,能大幅降低操作维护的难度。从结构设计来看,上部的圆柱型气动执行器是驱动核心,内部集成活塞与复位弹簧结构,通入压缩空气后即可带动阀杆转动,进而驱动下部阀板做90度回转,实现阀门的全开或者全闭动作,执行器顶部的方形接口是阀位指示端,能直观反馈当前阀门的启闭状态,方便现场巡检人员快速确认管路通断情况。

  下部的阀体采用对夹式连接结构,两侧法兰对接面的密封槽做了适配标准DN40法兰的尺寸设计,安装时不需要额外配置配对法兰的特殊紧固件,只要保证两侧管路法兰同轴度偏差在允许范围内,就能顺利完成装夹,阀体流道为直通式结构,阀板回转半径完全适配DN40通径,全开状态下流道阻力小,不会造成明显的介质压降,适合输送水、低压气体、无大颗粒杂质的流体介质。设计过程中重点考量了执行器与阀体的连接同轴度,阀杆穿过阀体上盖的位置设置了多级密封结构,避免管路内介质顺着阀杆缝隙渗漏到执行器腔体内,执行器的安装支架做了加强筋结构,能承受气动驱动时的回转扭矩,不会长期动作后出现支架变形导致阀杆卡涩的问题。安装边界上,

  执行器顶部到阀体底部的整体高度适配常规DN40管路的安装空间,阀体两侧连接端的厚度符合对夹式蝶阀的通用安装尺寸,不需要对现有管路做额外改造就能直接替换同规格的手动蝶阀或者其他驱动形式的蝶阀,阀板的密封面采用软质密封材质,关闭状态下能达到零泄漏等级,适合对管路截断密封性有要求的工况。在做三维建模的时候,对各个活动部件的运动间隙做了精准校核,阀板转动全程不会和阀体内壁发生干涉,执行器的输出扭矩匹配DN40通径下的工作压力需求,即使在额定工作压力下,也能顺利驱动阀板完成启闭动作,不会出现扭矩不足导致阀板关不到位的情况。
