DN25手动法兰式蝶阀三维结构设计

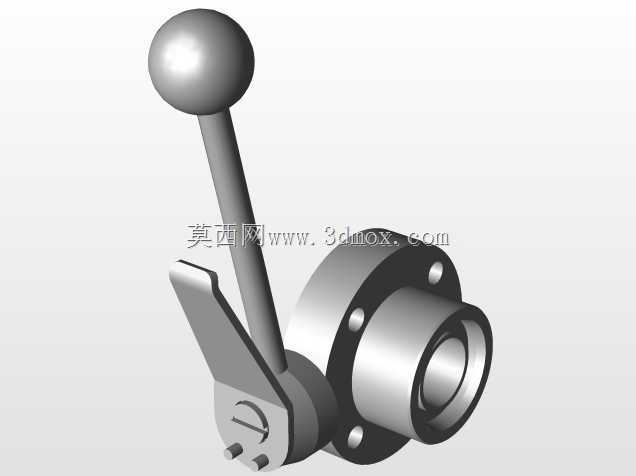

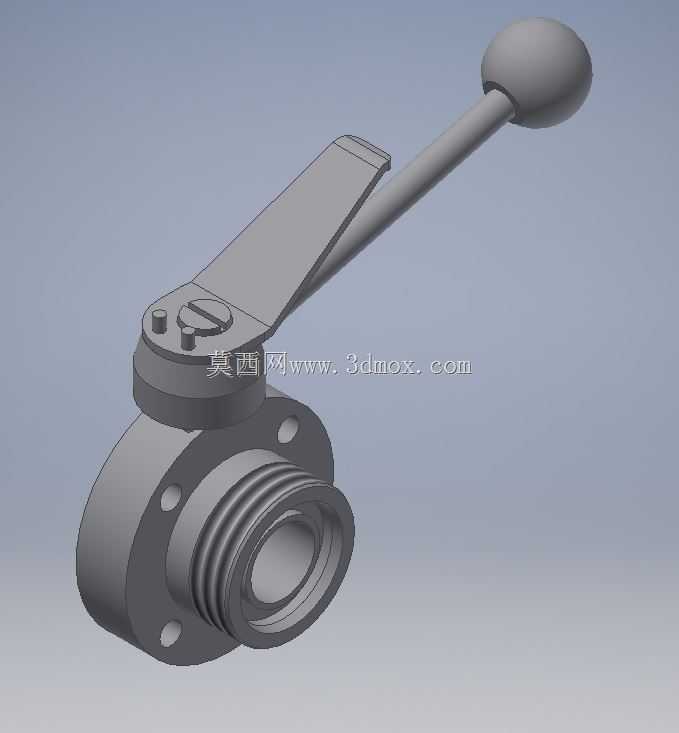

　　这款DN25通径的手动蝶阀，主要面向小口径流体管路的通断控制场景，常见于小型化工支路、实验室流体管线、民用给排水支管、小型气动系统支路等对安装空间有严格限制的管路布局中。从结构设计来看，整体采用法兰式连接结构，阀体一侧为带螺栓孔的法兰安装面，另一侧为外螺纹衔接结构，可适配两种不同的管路连接形式，减少现场安装时的转接件需求，降低管路泄漏风险。操作端采用带球形握柄的杠杆式手柄，手柄与阀杆的连接位置设置了定位卡槽结构，可在阀门全开、全关位置实现机械锁止，避免管路振动导致的阀位偏移，球形握柄的设计符合人手操作的施力习惯，开关操作时无需额外辅助工具，单手即可完成90度回转的开关动作，操作力矩经过结构优化，

　　即使在管路带压状态下也能顺畅完成启闭操作。设计过程中，首先围绕DN25的通径要求确定阀板的回转半径，确保阀板在全开状态下不会与阀体内部流道产生干涉，同时将阀板的密封面倾角设置为合理角度，兼顾密封性能和启闭时的摩擦阻力。阀体的法兰安装面按照常规小口径法兰的螺栓孔分布设计，四个安装孔均匀分布在法兰圆周上，安装时可适配同通径的标准法兰垫片，无需额外定制密封件。整体结构的安装边界控制紧凑，阀体主体的轴向长度较短，在空间局促的管路排布场景中，不会与周边的管路支架、其他阀件产生安装干涉。阀杆与阀体的配合位置设置了密封填料腔结构，可填充常规密封填料实现阀杆处的动密封，避免流体从阀杆位置泄漏。手柄的长度经过力矩核算，既保证操作时的力臂足够，

　　减少操作人员的施力强度，又不会因为手柄过长导致操作时需要过大的回转空间，在密集排布的阀组区域也能顺利完成操作。流道内部采用平滑过渡设计，阀板全开状态下与流道方向平行，流体通过时的阻力损失较小，不会在阀内产生明显的紊流区域，适合对管路压损有一定要求的流体输送场景。
