DN125气动驱动蝶阀结构设计方案

项目分类:阀门 发布时间:2021-12-04 ID:430494
  • DN125气动驱动蝶阀结构设计方案
  • DN125气动驱动蝶阀结构设计方案

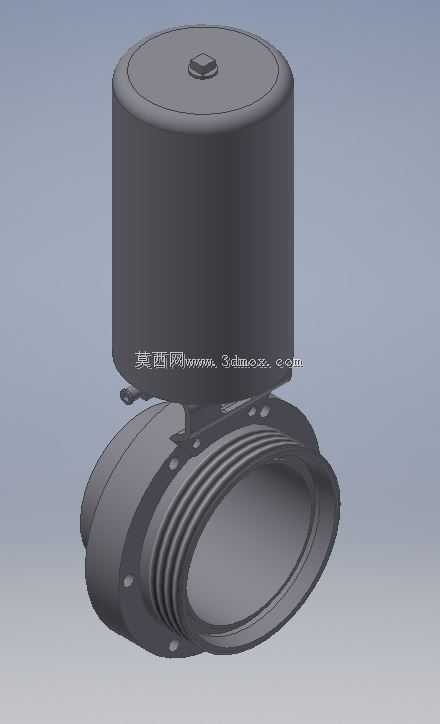

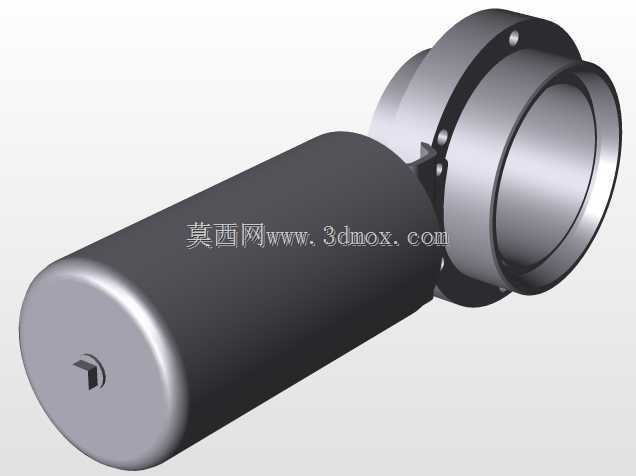

  这款DN125规格的气动驱动蝶阀,主要面向中低压流体输送管路的通断控制场景,在市政给排水、暖通空调循环水、轻工制程流体输送、环保水处理管路中都有广泛适配性,相比手动蝶阀,它可接入气动控制系统实现远程启闭操作,能适配自动化产线的管路联动控制需求,无需人工近距离操作,在高空布设管路、介质存在轻微腐蚀性的工况下能降低运维人员的操作风险。从结构设计来看,上部的圆柱形腔体为气动执行机构的容纳空间,执行器输出轴直接与下部蝶板的转轴直连,省去了额外的传动连接结构,既压缩了整体安装高度,也减少了传动环节的间隙误差,能提升蝶板启闭的位置精度,执行器顶部设置的调节部件可用于启闭行程的微调,避免蝶板关闭过位造成密封面挤压损伤,

  或是关闭不到位出现介质内漏的问题。下部的阀体部分采用对夹式安装结构,阀体两端的密封面适配同通径的管路法兰,安装时无需额外配置法兰转接件,直接夹装在两片管路法兰之间即可完成固定,能有效节省管路安装的轴向空间,适合布设空间紧凑的管廊、设备夹层内的管路改造或新建项目。蝶板采用偏心结构设计,启闭过程中蝶板与阀座密封面的接触为渐进式挤压,不会出现整圈密封面同时摩擦的情况,能大幅降低启闭扭矩,同时延长密封件的使用寿命,阀座采用嵌入式安装结构,后期维护更换密封件时无需将整个阀门从管路上拆下,仅需拆开执行器与阀体的连接部分即可完成密封件更换,能大幅缩短运维停机时间。从安装边界来看,阀门的整体径向尺寸与同通径法兰的螺栓分布圆匹配,

  安装时无需调整现有管路的法兰开孔位置,上部执行器的外径小于阀体法兰的外径,在并排布设多组同规格阀门时,相邻阀门之间不会出现执行器干涉的问题,执行器侧面预留的气动接口位置朝向阀体侧方,接通气源管路时不会与上部的管线支吊架产生空间冲突。在实际选型适配时,这款阀门的气动执行器输出扭矩可覆盖1.0MPa及以下压力等级的管路工况,针对清水、压缩空气、无强腐蚀性的工业流体都能稳定适配,蝶板的流线型结构能降低介质通过时的流阻,在全开状态下管路压损远小于同通径的截止阀,适合大流量输送的管路场景使用。建模过程中对密封面的挤压量、转轴与轴套的配合间隙都做了参数化预留,设计人员可根据实际使用的介质温度、压力等级调整密封压缩量参数,也可通过修改执行器连接法兰的尺寸参数适配不同品牌的气动执行机构,满足不同项目的定制化选型需求。
