D80规格可调节支撑脚结构设计

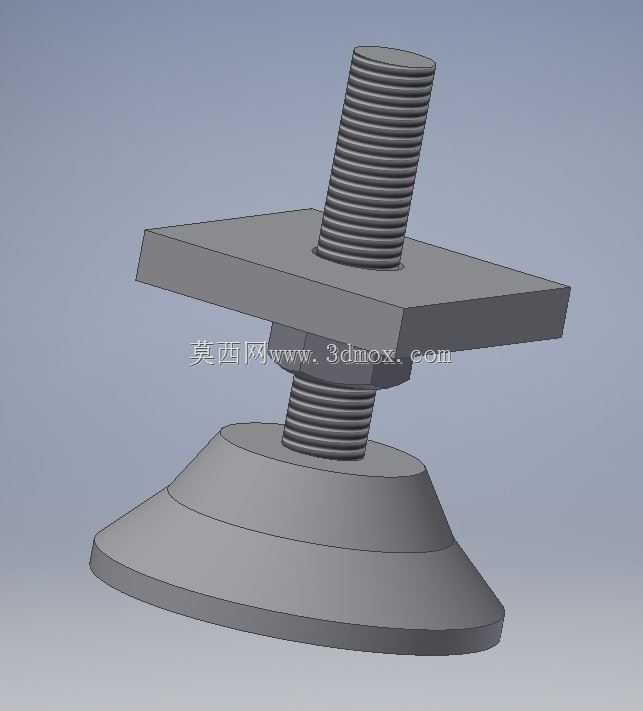

　　这款支撑件常被应用在各类工业设备机架、生产线型材架、输送线体、检测工作台的底部安装位，用来抵消地面不平整带来的设备晃动问题，也可根据作业人员操作习惯微调设备工作面的水平高度，部分对振动有要求的精密检测工位，还可搭配防滑橡胶垫使用，进一步降低设备运行时的微幅位移。从结构设计来看，整体采用三段式组合结构，底部是直径80mm的盘状承托底座，底座上表面做了锥面过渡，既可以分散螺杆传递的竖向载荷，避免应力集中在螺杆与底座的连接位置，也能在调节高度时减少螺杆的侧向弯折应力，提升整体承重能力。中间的方形压板是针对铝型材机架安装设计的结构，压板尺寸适配常用的40系、50系工业铝型材端面槽宽，安装时无需额外加工定制连接法兰，

　　直接将压板卡入型材端面的预置槽位，配合锁紧螺母即可完成快速固定，相比传统圆形压板，方形结构可限制支撑件在安装后的周向转动，设备长期运行也不会出现支撑脚松脱偏移的问题。上部的全螺纹螺杆贯穿压板与底座，螺纹段长度覆盖了常用的调节行程范围，调节时只需转动底座或螺杆即可改变整体支撑高度，调节到位后通过上下两个锁紧螺母分别锁死压板与底座的相对位置，避免承重后出现高度回落。在安装边界上，底座直径80mm的尺寸设计，既保证了与地面的足够接触面积，降低单位面积压强，避免在环氧地坪、木质地板等软质地面留下压痕，也不会因为底座尺寸过大干涉相邻的脚轮、线槽等底部安装部件；螺杆的公称直径适配常规机架安装孔尺寸，无需对现有型材安装位做二次扩孔加工，

　　可直接替换原有同规格的固定支撑脚。设计过程中特意将底座边缘做了圆角过渡处理，避免安装调试时尖锐边角划伤操作人员，同时底座下表面做了细微的环形防滑纹路，即使不额外加装防滑垫，在光滑的瓷砖地面也能提供足够的静摩擦力，防止设备受水平推力时出现滑移。这类支撑件的承重冗余设计覆盖了常规轻型到中型工业设备的承重需求，单支支撑可满足数百公斤的静载荷要求，多支组合使用时可适配数吨重的整体机架，在自动化生产线、包装设备、实验工作台、仓储货架等场景都有广泛应用。
