卡洛滕福斯D120可调支撑脚结构设计

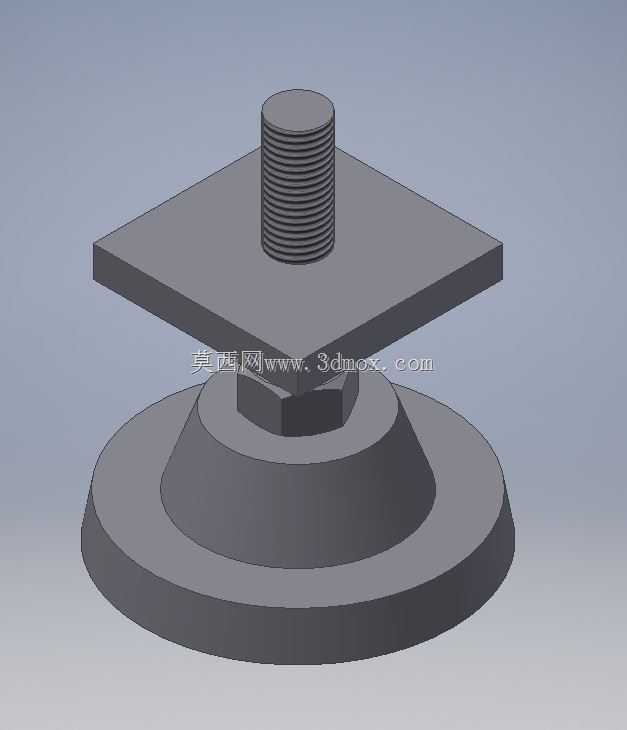

　　这款支撑脚的设计初衷，是解决工业生产场景中各类中小型设备的地面调平与承重支撑需求，常见于自动化生产线机架、输送线支架、小型加工设备底座、仓储货架立柱底部等安装位置，能够抵消地面不平整带来的设备倾斜问题，避免设备运行时因受力不均产生振动偏移，保障设备运行精度与结构稳定性。从结构组成来看，产品分为三个核心功能段：顶部带外螺纹的螺柱段，用于和设备底部的安装螺孔配合，通过旋转螺柱可以调整整体支撑高度，适配不同的地面高差；中间的方形安装压板，可在螺柱调整到位后通过锁紧螺母压紧，贴紧设备底面，避免支撑脚受力后发生转动移位，方形结构相比圆形压板拥有更大的接触面积，防转效果更优，同时也能分散螺柱传递的集中载荷；底部的锥形扩径底座，

　　采用下大上小的锥台结构，底部接触面积远大于上部连接段，能够将设备的垂直载荷均匀分散到地面接触面上，降低地面单位面积承压，即使在环氧地坪、水磨石等常规工业地面上使用，也不会出现压痕或局部沉降问题。设计过程中重点考量了安装边界与受力特性，螺柱采用标准公制粗牙螺纹，牙距适配常规设备安装孔的通用规格，无需额外加工转接件即可直接装配；方形压板的边长尺寸经过载荷校核，在额定承重范围内不会发生翘曲变形；底部底座的直径设定为120mm，对应型号命名中的D120参数，足够的接地面积可以保障支撑稳定性，同时锥面过渡结构可以减少应力集中，避免长期承重后底座与连接段的衔接位置出现断裂。实际选型使用时，需要先确认设备单脚承重不超过该支撑脚的额定载荷范围，

　　安装时先将螺柱旋入设备底部安装孔，初步调整到预估高度后将设备就位，再逐个旋转支撑脚调整水平度，待所有支撑脚均匀受力、设备水平度达标后，将压板上方的锁紧螺母拧紧至贴紧设备底面，完成安装锁定。这类支撑脚相比固定脚座，无需对地面进行打孔预埋，安装调整灵活，搬迁设备时可直接拆卸重复使用，在非标自动化设备、轻型加工设备、工业工作台的搭建中应用十分广泛，建模过程中对螺纹段、锥面过渡、压板平面的形位公差做了合理设定，既满足结构强度要求，也适配常规机加工的工艺精度，避免出现加工难度过高无法量产的问题。
